Lag¶
Bruk denne dialogen til å konstruere lag i byggegrop og kryss, og eventuelt legge inn verdier for attributter.
Hvor finner jeg dialogen?¶
På verktøyboksen i terrengmodelltegning, velg Byggegrop eller Kryss, og deretter arkfanen Lag.
Om lag i byggegrop og kryss¶
Lagene i byggegrop og kryss tegnes som sub-objekter. Du kan klikke på de enkelte lagene i plan og 3D for å vise nøkkelinformasjon og attributter i egenskapsvinduet.
Byggegrop har to beregningsmetoder. For volumkontur er det kun tillatt med ett lag, som kun kan inneholde ett polygon som bestemmer området som skal beregnes. Dette polygonet vil være av typen begrensningskontur. Kun et fåtall av funksjonene i dialogen er aktive for volumkontur.
Dialogens struktur¶
Dialogen inneholder tre lister:
- Liste for lag
- Liste for geometri
- Liste for attributter
1. Liste for lag¶
Denne listen inneholder alle lagene som inngrepet består av, med ulike innstillinger.
Et inngrep må minst ha ett lag for overflaten. Når du oppretter en byggegrop eller et kryss, ligger dette laget inne som standard.
Alle lag får sin egen GUID (Globally Unique Identifier) når de opprettes. GUID-en endres ikke selv om du redigerer geometrien i laget. Hvis du kopierer gropen med Lagre som..., genereres nye GUID-er. GUID-ene er lagret i modellen, men er usynlige for brukerne.
Flere andre valg er også tilgjengelige på høyre museknapp. Blant annet finner du valget Rediger skjæring-/fyllingsparametre. Dette valget finnes også på høyre museknapp for linjer i laget og trenger derfor en nærmere forklaring. Hvis du legger inn parametre for laget, gjelder de for alle begrensningskonturer og hullkonturer, forutsatt at du velger metode Auto for linjene.
Tips
I mange situasjoner inneholder laget mange begrensningskonturer som skal ha de samme innstillingene, for eksempel et lag med mange fundamenter. Merk også at når du lagrer maler, er det disse parametrene som blir lagret, og ikke de du eventuelt har opprettet manuelt på hver enkelt begrensningskontur eller hullkontur.
Type/Nr.¶
Et lag består av lagtype og lagnummer. Det finnes to typer:
- Teo. (konstruerte teoretiske lag)
- Mas. (lag generert fra en areal massetype)
Bruk valget Nytt... på høyre museknapp for å opprette et nytt teoretisk lag, for eksempel Dypsprengning.
Def.type¶
Et lag kan ha definisjonstype Enkel eller Sammensatt.
Triangelnett for enkle lag bygges fra punkter og linjer i laget.
Du kan lage et sammensatt lag med Nytt sammensatt.... Et eksempel kan være trau, som du ønsker å danne fra det laveste av overflate og forsterkningslag.
Triangelnett for sammensatte lag bygges ved å kombinere triangelnett fra flere lag.
Vis¶
Med dette valget kan du slå av visning av enkelte lag i skjermen.
Klippelag¶
Med dette valget kan du klippe et lag mot et annet lag.
Et eksempel er en grop med mange fundamenter. Hvis du legger fundamentene på et eget lag, ønsker du at disse skal stoppe mot hovedgropens overflate. For fundamentenes skjæringsflater bør du bruke parametre for en flate som kan defineres lang nok og med ønsket helning. Med andre ord, ikke bruke Skjæringsskråning jord eller Skjæringsskråning fjell som stopper automatisk mot fysiske lag.

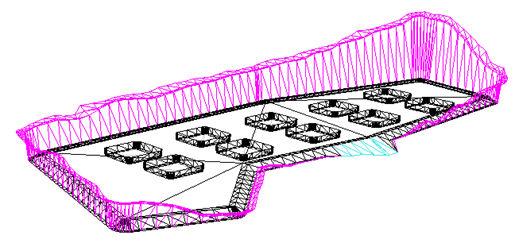

Bruk av klippelag for fundamenter
Trim¶
Hvis du velger klippelag, vil skjærings- og fyllingsflater som standard følge byggereglene.

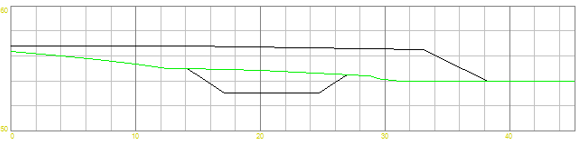

I eksempelet ser du at laget stopper mot sjiktet siden dette ligger under klippelaget.

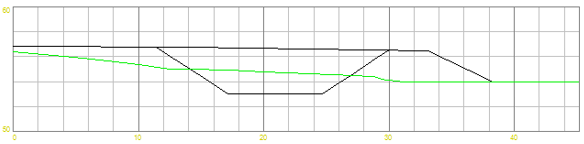

Med valget Trim kan du forlenge skjærings- og fyllingsflater til klippelaget.
Bygg¶
Med dette valget kan du overstyre knappen Bygg lag. Du kan altså slå av bygging av enkelte lag.
Inngrep¶
Med dette valget kan du angi hvilke lag som skal gjøre inngrep i terrenggridet, samt inngrepstype skjæring, fylling eller alle. Typisk vil dette valget være aktivt med inngrepstype "alle" for gropens overflate.
Triangler¶
Hvis du ønsker å vise skjæring/fylling som triangelnett, må du huke av for Triangler.
Dette er nyttig hvis du vil bruke samme materiale for hele laget (behandle skjæring/fylling og hovedflater likt i rendermodus). Hvis ikke, bruker programmet de predefinerte materialene for Veg skjæring og Veg fylling.
Trianguleringsmetode¶
Du kan velge mellom to metoder:
- Standard
Standard er standard og den mest brukte metoden.
- Overlapp
Overlapp er laget for bruk sammen med inngrepstype skjæring eller fylling. Metoden bruker kun begrensningskonturene i laget og gjelder kun for hovedtriangelnettet. Begrensningskonturene kan overlappe hverandre. Hver begrensningskontur trianguleres og slås deretter sammen.

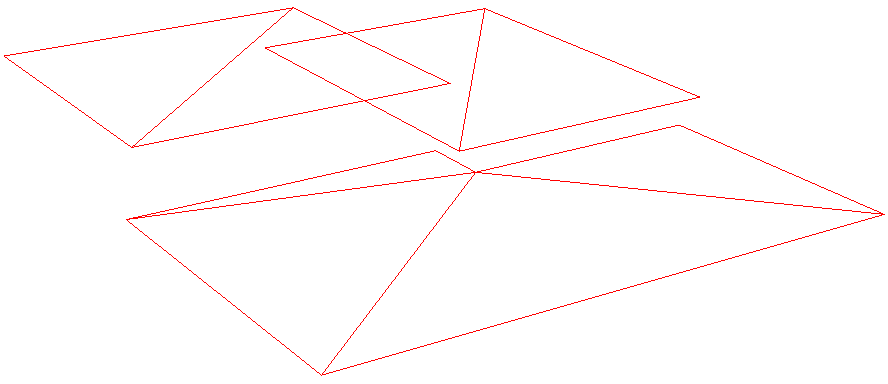

Overlapp

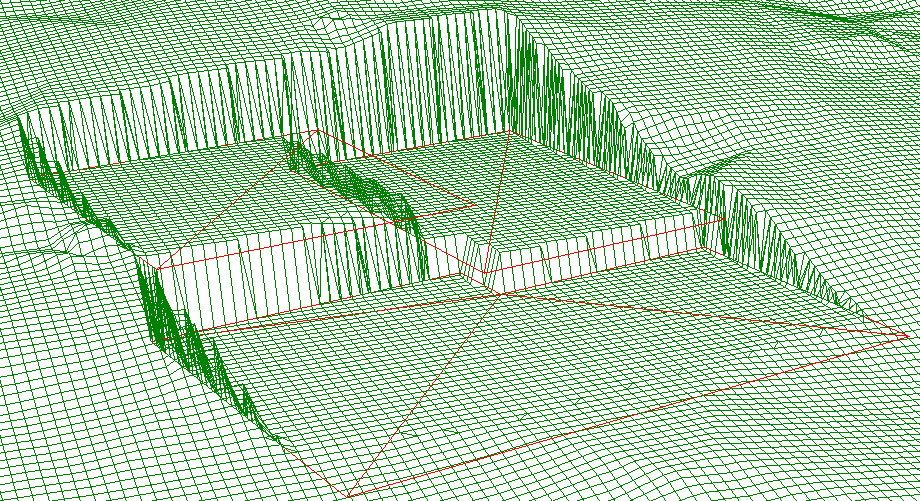

Ved for eksempel inngrepstype skjæring vil triangelnettet justere terrenggridet til laveste nivå.
2. Liste for geometri¶
Denne listen inneholder geometri og innstillinger for det aktive laget.
Punkt¶
Velg Ny... på høyre museknapp for å opprette nye punkter.
Linjer¶
Velg Ny... på høyre museknapp for å opprette nye linjer.
Du kan også bruke Legg til application layer-linjer.... Med dette valget kan du legge til en eller flere linjer fra application layer. Application layer-linjene velger du med standard metode for å markere objekt i skjermen, for eksempel ved å holde nede venstre musetast mens du drar mot høyre og nedover. Merk at linje blir satt til bruddlinje og polygon blir satt til begrensningskontur.
Et tredje alternativ er Legg til plangeometri fra skjerm.... Med dette valget drar du et rektangel over de linjene/polygonene du ønsker å legge til. Kun horisontale linjer/polygoner blir med. Funksjonen er spesielt laget for innsatte objekter i tegningen, for eksempel IFC-filer. I slike tilfeller ønsker du gjerne å hente laveste plan som grunnlag for gropens overflate.
Legg også merke til funksjonen Opprett union av polygoner.... Med denne kan du lage et nytt polygon av flere tilstøtende polygoner, med eller uten utvidelse.
Opprett union av polygoner...
Opprinnelige polygoner
Union polygon (med utvidelse 0.75)
Du kan også knytte en vertikalkurvatur til linjen. Velg i så fall Opprett vertikalkurvatur på høyre museknapp.
Det finnes også et valg for å utvide eller krympe lukkede 2D-linjer. Merk linjene og velg Utvid/krymp 2D-polygoner... på høyreklikkmeny.
Standardverdi er 2 × minimum punktavstand som definert under arkfanen Opsjoner.
Denne funksjonen er nyttig når utgangspunktet er to polygoner (lukkede 2D-linjer) med sammenfallende kanter. Disse vil ikke bli triangulert i byggegrop, siden rutinen krever at det er en liten avstand mellom linjene.
Krymp
"Utgangspunkt: 2D-lukkede linjer"
Krympet
De krympede linjene lar seg triangulere i byggegrop
For linjer har listen noen egne kolonner som beskrives nedenfor. Noen av disse, linjetype og metode, kan du endre samlet med valget Sett linjeinnstillinger... på høyre musetast.
Et annet nyttig valg er Kopier ytre linje. Denne følger punktene der skjæring og fylling treffer terrenget.

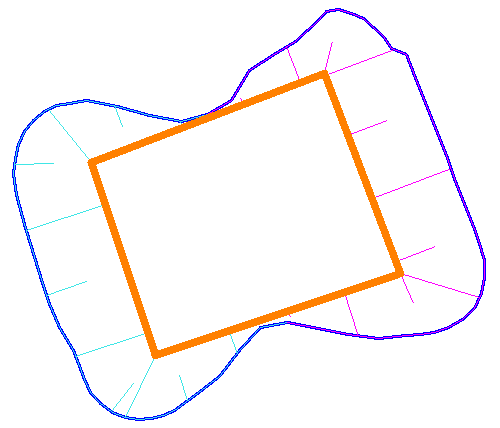

Den blå linjen er den kopierte ytre linjen
Grid¶
Hvis du huker av for Grid, blir det opprettet et grid som du kan snappe til når du redigerer linjen. Gridets orientering i rommet bestemmes av de tre første punktene i linjen. Tettheten på gridet kan du sette under Format - Gitterinnstilling.
Linjetype¶
Det finnes flere typer linjer:
- Hjelpelinje
- Bruddlinje
- Begrensningskontur
- Hullkontur
- Klippelinje
- Påskriftslinje
1. Hjelpelinje¶
Denne inngår ikke i trianguleringen og brukes hovedsakelig til:
- Å holde linje som beskriver et 3D-plan
- Linjer som kun skal ha skjæring/fyllingsflater, og ikke hovedtriangelnett. For eksempel ved masseutskiftning eller tilbakefylling.
2-4. Bruddlinje, begrensningskontur og hullkontur¶
For disse linjene kan du definere skjæring/fyllingsflater, det vil si overgang til terrenget. Huk av i kolonnen skjæring/fylling for å aktivere disse.
5. Klippelinje¶
Klippelinje brukes hvis du ønsker at skjæring/fyllingsflater skal klippes mot en linje kun for dette laget (de linjene som ligger på byggegrop-nivå benyttes i tillegg for alle lag).
6. Påskriftslinje¶
Påskriftslinjer bruker du til å presentere byggegropshøyder i plan. Som standard settes teksten inn horisontalt og kun i knekkpunktene. Hvis du ønsker å sette inn høyder med en gitt avstand langs linjen, kan du angi dette under arkfanen Opsjoner.
Høyde¶
Denne kolonnen viser om linjen er en 2D-linje (høyden vises i kolonnen), en 3D-linje, eller om linjen har en vertikalkurvatur for angivelse av høyde. Merk at du kan sortere på kolonnene i listen.
Skjæring/fylling¶
For begrensningskonturer og hullkonturer kan du huke av i denne kolonnen. Det vil aktivere parametrene som bygger skjæring- og fyllingsflater, samt eventuelle overbygningslag.
Metode¶
Som standard er metode Auto aktiv. Da brukes parametrene som er definert for laget. Merk at det er disse parametrene for laget som blir oppdatert når du velger Bruk mal... og Lagre mal...
Du kan overstyre parametrene for laget ved å velge Manuell metode. Da kan du ha ulike parametre for ulike linjer i samme lag.
Videre kan du redigere parametrene med Rediger skjæring-/fyllingsparametre på høyre museknapp.
Triangelnett¶
Triangelnettet for hovedflatene (flatene innenfor begrensningskonturen) bygger programmet på grunnlag av innlagte punkter og linjer i laget.
Triangelnettet for skjæring/fylling (flatene utenfor begrensningskonturen) bygger programmet på grunnlag av genererte profiler hvor begrensningskonturen er senterlinje. Parametrene for profilgenerering finner du under arkfanen Opsjoner.
Det er også mulig å importere triangelnett fra andre verktøy og bruke dette for eksempel i massetyper. Metoden er å importere triangelnettet til et application layer og så bruke standard kopier/lim inn-funksjoner. Merk at Lim inn blir aktiv for triangelnett når bygging er slått av.
3. Liste for attributter¶
Denne listen inneholder definerte attributter som du kan legge inn verdier for. Du kan koble attributter til et lag i byggegropen. Attributtene som gjelder for lagene definerer du i arkfanen Metadata.
Verdier legger du inn ved å taste direkte i feltet eller velge i predefinerte nedtrekksmenyer.
Bygg lag¶
Denne knappen bygger lagene i gropen mot sjiktene i tegningen uten at du trenger å gå ut av egenskapsdialogen for byggegrop. Merk at det også skjer en automatisk bygging av lagene når du trykker OK i dialogen dersom du har gjort endringer i gropen.
Masseutskiftning- og tilbakefyllingslag¶
Hvis du har fysiske lag for vegetasjon, matjord og/eller masseutskiftning, kan du også få beregnet de teoretiske masseutskiftningslagene automatisk.
Huk av for Autobygg utskiftnings- og tilbakefyllingslag, og lagene 03: Masseutskiftning og 04: Tilbakefylling blir bygget.

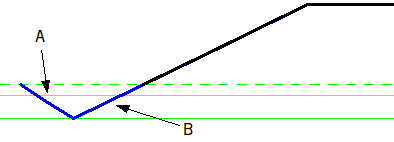

A* = Tilbakefylling, B* = Masseutskiftning
Disse lagene arver skjærings- og fyllingsparametre fra laget 0: Overflate. Hvis lagene eksisterer fra før, blir de overskrevet uten advarsel før ny bygging.
Overbygningslag¶
Huk av for Autobygg overbygningslag, og definerte overbygningslag blir opprettet og bygget, for eksempel 60: Bærelag 1 og 70: Forsterkningslag 1.
Hvor programmet henter verdier for overbygningen er forskjellig i kryss og byggegrop:
- Kryss: Overbygningen i krysset henter maksimal tykkelse fra SFI-filene i krysningspunktet og bruker denne i hele krysset.
- Byggegrop: Overbygningen i byggegropen henter tykkelsene fra skjæring/fylling-parametre til overflaten, det vil si at du må ha definert parametre for overbygning her.
