Opsjoner¶
Bruk denne dialogen til å endre byggeinnstillinger for hovedflaten og sideflater (skjæring/fylling), samt andre innstillinger for teksting og visning av informasjon i byggegropen.
Hvor finner jeg dialogen?¶
På verktøyboksen i terrengmodelltegning, velg Byggegrop og deretter arkfanen Opsjoner.
Parametre for skjæring/fylling¶
Hovedflaten bygges basert på punkter og linjer innenfor begrensningskonturen. Sideflatene bygges ut fra skjæring/fylling-parametre definert for begrensningskonturen.
Punktene der skjærings- og fyllingsflater treffer terrenget (den ytre linjen) finner programmet med tverrprofilmetoden. Begrensningskonturen er senterlinjen, og det genereres profiler i henhold til feltene Profilintervall og Avstand høyre side.

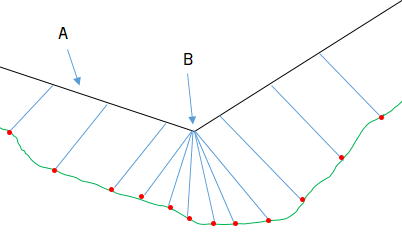

A* = Profilavstand, B* = Opsjon for avrunding
I tillegg finnes det andre innstillinger som påvirker byggingen av skjæring/fylling-flater.
Noen ganger fungerer ikke automatisk avrunding i ytterhjørner optimalt. Da kan du slå av denne opsjonen slik at du kun får ett profil akkurat i hjørnet. Hvis du ønsker avrunding på noen ytterhjørner, kan du legge inn små avrundinger manuelt i begrensningskonturen.
I andre tilfeller fungerer ikke den automatiske klippingen i innerhjørner slik du ønsker. Da kan du slå av denne automatikken og legge inn avgrensningslinjer for skjæring/fylling manuelt.
Parametre for triangulering¶
Du kan angi noen opsjoner for triangulering av gropen.
Valget Lukk åpninger mellom sideflater og hovedflater er som standard av.

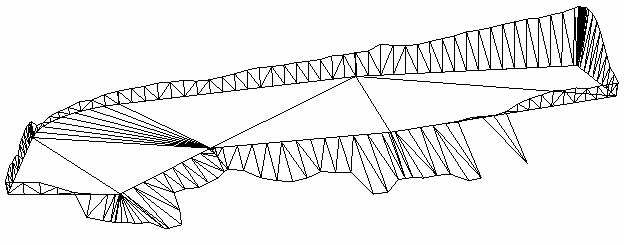

Valget Lukk åpninger mellom sideflater og hovedflater er av
Når dette valget er av, vil triangelnettene for sideflater og hovedflater være uavhengige av hverandre. Alle triangelpunktene er ikke felles i overgangen mellom sideflater og hovedflater, og det kan oppstå hull her, spesielt hvis det er brukt avrundinger.
Hvis du huker av for dette valget, vil overgangen mellom triangelnettene samsvare helt eksakt.

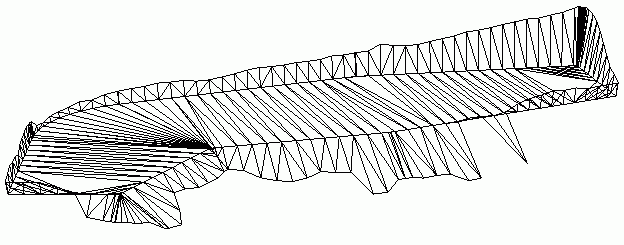

Valget Lukk åpninger mellom sideflater og hovedflater er på
Dette gir flere triangler i hovedflaten, og kan for store groper redusere ytelsen noe. Dette valget brukes typisk hvis du ønsker et sammenhengende triangelnett for hele gropen, for eksempel ved eksport til felt.
Med valget Maks. lengde på et bruddlinjeelement genereres mellompunkt på linjene som danner grunnlaget for hovedflaten. Dette valget er lite brukt i byggegrop.
Du kan også angi en Minimum punktavstand. Er avstanden mellom punktene mindre enn denne, betrakter rutinen punktene som like.
Felles parametre for skjæring/fylling og triangulering¶
Med dette valget angir du maks. sirkelavvik, det vil si avstanden mellom korden og buen, i plan og høyde. Basert på denne parameteren blir alle buer delt opp i flere linjesegmenter. Verdien angir hvor godt linjesegmentene følger buene.
Tillatt å flytte/rotere inngrep dynamisk¶
Med dette valget kan du tillate å flytte eller rotere inngrep dynamisk. Når dette valget er aktivert, kan du bruke standardfunksjoner for å flytte objekt via hurtigmenyen.
Inngrepsklasse¶
Du kan tildele en inngrepsklasse (fra 1 til 9) til gropen. På denne måten kan du koble ulike teksturer eller farger til gropene ved rendering.
Gridtetthet for tegning av masser¶
Her angir du gridtettheten som programmet skal bruke ved opptegning av masseresultatet i plan og 3D. Valget trer i kraft hvis du har huket av for Tegn masser i arkfanen Byggegrop.
Merk
Største tetthet som får effekt bestemmes av hva som er satt under Innstillinger Gemini Terrain....
Intervall for høydepåskrift¶
Påskriftslinje er en av mange linjer med ulik funksjon. Denne linjen bruker du til å legge inn påskrift av høyder. Intervall for høydepåskrift bestemmer hvor tett du ønsker å skrive høyder langs linjen. Det er kun påskriften som vises på skjermen, det vil si at linjen er usynlig unntatt under redigering.
Merk
0 i feltet betyr at du kun får høyder i knekkpunktene.
