Eksport DWG/DXF (Gemini utvidelser)¶

Bruk denne dialogen til å eksportere det du ser i skjermen, eventuelt med tilhørende attributter, til DWG/DXF.

Hvor finner jeg dialogen?¶

På menyen Fil, velg Eksport - DWG/DXF (Gemini utvidelser)...

Dette er en eksport med Gemini-utvidelser. Med Gemini-utvidelser vil vi blant annet kunne eksportere flater som polyfacemesh og få med attributter som Property Set. Dette støttes ikke av standard DWG/DXF-eksport, levert med DDS-CAD-plattformen, som vi også finner på menyen.

Funksjonen eksporterer all geometri som vises i tegningen. Er 2D-presentasjon aktiv når vi velger funksjonen, så er det denne presentasjonen som blir eksportert. Tilgjengelige valg vil variere litt avhengig av hvilken presentasjon som er aktiv.

Triangelnett¶

Vi kan velge om triangelnett i Gemini skal eksporteres som Polyfacemesh eller 3D face.

Polygon¶

Vi kan velge om polygon (eventuell lukket linje) som danner et plan i Gemini skal eksporteres som 3D face eller Polyline.

Eksporter attributter¶

Valget støtter attributter både i applikasjonslag og modeller.

Attributter og grupper på første nivå blir lagt på et Property Set med applikasjonslagnavn og objekttype som prefiks. Undergrupper blir lagt i attributtnavnet og skilt med punktum.

Eksempel Gemini:

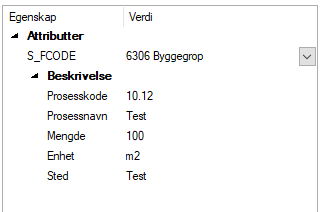

Attributter i Gemini

I AutoCad Architecture:

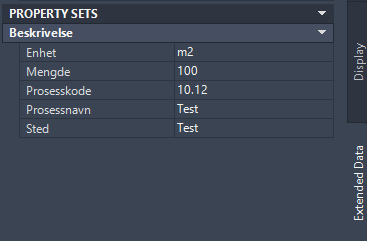

Eksporterte attributter som Property Set i AutoCad Architecture

Hva så med refererte grupper? Refererte grupper eksporteres alltid som Property Set med unike navn uten prefiks. Med valget Bare refererte grupper så blir ikke enkeltattributter eksportert i det hele tatt, selv om det er referert til.

Eksempel Gemini:

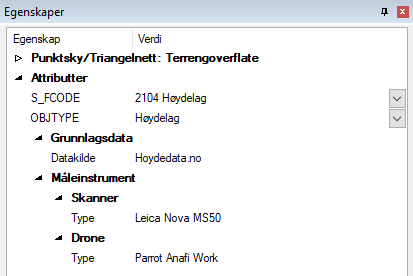

Refererte grupper i Gemini

I AutoCad Architecture:

Refererte grupper eksportert som Property Set

Hvis det refereres til grupper med samme navn, fra forskjellige steder (sys, user eller prosjekt), så vil den første gruppen vinne. Den andre/tredje osv. vil få prefiks.

Bruk blokkreferanser¶

Triangelnett i applikasjonslag og triangelnett (lag) i modeller kan vi eksportere enten som 3D face eller polyfacemesh. 3D face/polyfacemesh kan vi legge i en blokk eller ikke med valget Bruk blokkreferanser.

Advarsel

Vi får melding dersom et polyfacemesh-objekt er for stort for Autocad-formatet, det vil si har flere triangler enn 65 535. Løsningen vil være å splitte disse store triangelnettene før eksport.

Med dette valget vil geometritype sammen med avansert presentasjonsregel bli lagt i en blokk, eksempelvis figurpresentasjon for punkt og rørpresentasjon for linje. En blokk i AutoCad er en objekttype som består av ett eller flere andre geometriobjekter.

Eksporter høyder¶

I 2D-presentasjon er valget Eksporter høyder aktivt.

Med dette valget aktivt i 2D-presentasjon så gjelder følgende:

3D-linjer der alle punkter har samme høyde, blir 2D DWG polyline med høyde
3D-linjer med varierende høyde for punktene, blir 3D DWG polyline
Buer blir ikke bevart, men splittet opp i små linjesegmenter

Linjer i 3D-presentasjon blir 3D DWG polyline.

For 3D-linjer har vi ingen mulighet til å angi linjetype, det betyr at det ikke er mulig med stiplet linje for 3D DWG polyline. Det er heller ikke mulig å bevare buer for en 3D DWG polyline.

Koblingsfil¶

Vi kan velge å bruke en koblingsfil i eksporten. Med denne kan du koble en beskrivelse til lagnavnet (layer) i eksportert DWG-fil.

Med knappen ... kan vi velge en koblingsfil. Med installasjonen følger det en koblingsfil på sys-mappen, men vi kan lage egne med Ny... eller med Lagre som... Med sistnevnte knapp kan vi ta utgangspunkt i en eksisterende som vi eksempelvis kan tilpasse med Rediger...

Ta med vedlegg¶

Dersom vi huker av for dette valget så vil det i tillegg til DWG-filen også eksporteres andre filer (avhengig av innhold i filen).

Følgende vedlegg støttes:

Pictures¶

Applikasjonslagegenskap S_HYPERLINK vil med Eksporter hyperkoblinger bli eksportert som hyperlink i DWG-filen.

Vedleggene blir lagt på undermappen Pictures.

I 2D-presentasjon vil eventuelle WMS/BGR rasterlag eksporteres som bilde og legges på Pictures-mappen.

Pointclouds¶

Funksjonen støtter også eksport av punktskyer. Hvert punktskyobjekt i Gemini eksporteres som RCS-filer og legges på undermappen Pointclouds.

Eventuelle presentasjonsregler, RGB-farge, farge ved høyde eller farge ved intensitet, blir også eksportert.

Textures¶

DWG-eksporten støtter eksport av materialer i 3D-presentasjon.

Teksturene legges på undermappen Textures.

Resultatmappe¶

Når vi velger å ta med vedlegg i eksporten så vil det bli opprettet en mappe for hver vedleggstype. Vi må derfor oppgi en resultatmappe og ikke bare et filnavn. Filnavnet blir i dette tilfelle det samme som resultatmappen.

Mappestruktur
