Hjelpeopsjoner for dynamisk linje

Bruk denne dialogen til å aktivere dynamisk teksting og hjelpelinjer under redigering av linjer.

Hvor finner jeg dialogen?

På verktøyboksen i terrengmodelltegning, velg ikonet Hjelpeopsjoner for dynamisk linje...

Bruk av dialogen

Hvilke opsjoner som er tilgjengelige, avhenger av hvilken linje og presentasjon du jobber med.

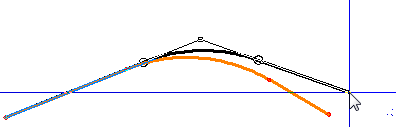

Dynamisk teksting

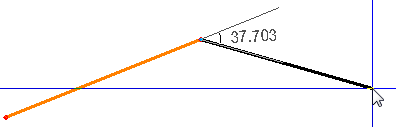

Bruddvinkel

Bruddvinkel vises alltid i resultatlinjen, men ikke der det er korrekte avrundinger.

Når du starter en ny linje i et fritt punkt, vil bruddvinkelen være i forhold til matematisk X-akse. Hvis du starter ved å snappe på en linje, vil linjen være matematisk X-akse.

Elementverdier

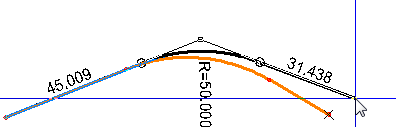

I plan er dette verdier for lengde, radius og klotoide.

For horisontalkurvaturer i SFI-modell kan du ha valgt en dimensjoneringsklasse med minstekrav til elementverdier. Hvis et standardkrav brytes, tegnes elementet med rød farge. Rosa fargekode brukes på hele linjen dersom valgte elementverdier for radius og klotoide ikke kan løses.

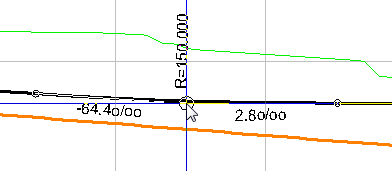

I lengdeprofil gjelder dette verdier for radius og stigning.

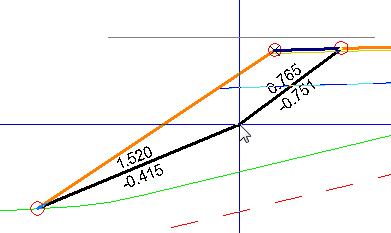

I tverrprofil gjelder dette verdier for bredde og helning på linjene. Bredde vises over streken, helning under streken.

Hjelpegeometri

Med dette valget kan du automatisk sette opp hjelpelinjer når du setter inn nye punkt eller redigerer eksisterende punkt. Merk at programmet kun tegner hjelpelinjene selv om snapping ikke er aktiv. Ikonene for å aktivere snapping finner du på verktøylinjen. Hvis snapping ikke er aktiv, har det ingen hensikt å bruke dynamiske hjelpelinjer. Videre tegnes hjelpelinjer kun i punkt med brudd.

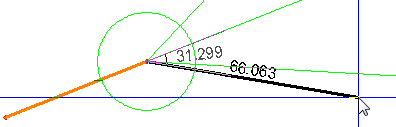

Sirkel og relative linjer i plan

Du kan sette opp hjelpesirkel og relative hjelpelinjer. Du får en relativ linje på venstre og en på høyre side av forlengelsen til forrige linje. Huk av for Dynamiske hjelpelinjer og angi verdier i feltene for Sirkelradius og Relativ vinkel. Hvis verdiene for hjelpesirkel og relative hjelpelinjer er 0, får du kun en hjelpelinje i forlengelsen av linjen.

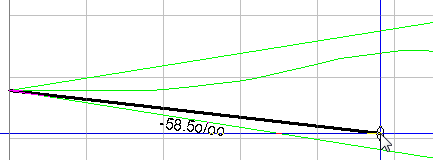

Stigning i lengdeprofil

I SFI-modell kan du ha valgt en dimensjoneringsklasse for vegen. Da vil maksimal stigning for vertikalkurvaturen være definert. Hjelpelinjer tegnes automatisk for å vise området du må holde deg innenfor for å tilfredsstille maksimal stigning i lengdeprofilet. Går du utenfor dette området, tegnes den dynamiske linjen med rødt.

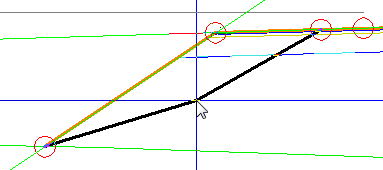

Fysiske og teoretiske lag

I lengde- og tverrprofil er valgene for Sirkelradius og Relativ vinkel grået ut. Det betyr at du kun kan få hjelpelinjer i forlengelsen av begge linjene (flatene).

Tabellen nedenfor oppsummerer de ulike alternativene:

Redigering og type linje	Dynamisk tekst	Hjelpegeometri
	Vinkelbrudd	Elementverdier
Redigering i plan
Applikasjonslag	x	x
Horisontalkurvatur	x	x
Byggegrop, kryss og ekstralinje	x	x
Linjedefinisjonsdata	x	x
Redigering i lengdeprofil
Linjedefinisjonsdata	x
Vertikalkurvatur	x	x
Fysiske lag	x
Redigering i tverrprofil
Fysiske lag	x
Teoretiske lag	x
