Sammensatt lag

Bruk denne dialogen til å definere et sammensatt lag, altså et lag som er en kombinasjon av flere andre lag.

Hvor finner jeg dialogen?

På verktøyboksen, velg ikonet SFI-egenskaper..., gå til arkfanen Lagnavn, og velg Legg til sammensatt... med høyre museknapp.

Bruk av dialogen

Funksjonen er tilgjengelig både i lengdeprofilredigering og tverrprofilredigering.

Tilgjengelige metoder

Du kan velge mellom tre metoder:

• Høyest
• Lavest
• Ende/ende

Du kan også sette avanserte innstillinger for de ulike lagene som inngår. Dette gjør du ved å høyreklikke på laget og velge Rediger...

Merk

Du kan også sammenføye lag med grupperedigering, men dette er en manuell operasjon som må gjentas hver gang det skjer en endring i et lag. Et sammensatt lag bygges automatisk fra definisjonen.

Fremgangsmåte

1. Velg Lagtype og Lagnummer.
2. Skriv inn Lagnavn.
3. Huk av for ønsket metode.
4. Legg til lagene som skal danne det sammensatte laget.
5. Sett prioritert kodelag (høyreklikk på laget).
6. Sett eventuelt avanserte innstillinger.
7. Trykk OK for å bygge laget i profilet.
8. Bygg laget i de andre profilene med Bygg flater (nødvendig i tverrprofilredigering, men ikke i lengdeprofilredigering).
9. Huk av for Sammensatt lag og trykk OK.

Eksempler

Sammensatte lag er nyttige når du trenger en kombinasjon av flere lag. Eksemplene nedenfor viser typisk bruk av sammensatte lag.

Eksempel 1

Et typisk eksempel er vist under. Her ønsker vi et sammensatt lag som består av vegoverflate og bakkeplanering.

Originale lag:

A* = Bakkeplanering, B* = Vegoverflate

Sammensatt lag med metode Høyest:

A = Sammenføyd

Eksempel 2

Originale lag:

A* = Tunnel sprengningsprofil, B* = Trau

Sammensatt lag med metode Ende/ende:

A = Sammensatt

Eksempel 3

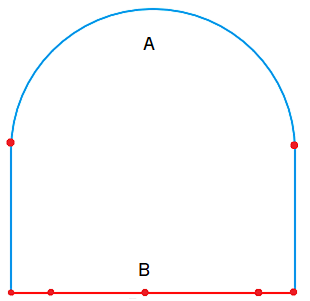

Fjern overflødige punkt:

A* = Tunnel sprengningsprofil, B* = Trau

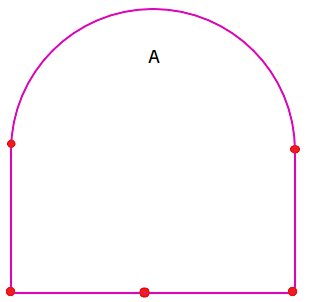

A = Sammensatt
