Rediger påskrift

Bruk denne dialogen til å definere påskrifter for lengdeprofiler og tverrprofiler.

Hvor finner jeg dialogen?

På verktøyboksen, velg SFI-egenskaper..., deretter Påskrifter, og til slutt Rediger....

Bruk av dialogen

Dialogen tilbyr flere ulike påskriftmetoder. Tilgjengelige metoder avhenger av om du er i lengdeprofil- eller tverrprofilvisning. Innstillingene i dialogen vil også variere avhengig av valgt metode.

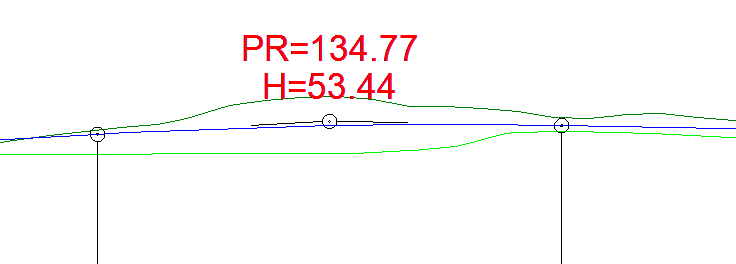

Nedenfor vises et eksempel på bruk av påskriften Lag offset i lengdeprofilvisning. Med denne regelen kan du i lengdeprofilredigering se hvordan terrenget endrer seg på tvers av lengderetningen. Merk at denne påskriften henter høydene fra tverrprofilene i modellen, og at oppløsningen dermed kan være grovere enn det genererte lengdeprofilet.

Fremgangsmåte

1. Velg Ny påskrift... i det horisontale listefeltet for påskrift.
2. Legg inn beskrivelse til påskriften (brukerdefinerte påskrifter får ID fra 100 og oppover).
3. Velg påskriftmetode Lag offset.
4. Velg Lag, for eksempel fysisk lag 01.
5. Velg Avstand (offset fra senterlinjen).
6. Trykk OK.

Prøv selv!

Vi anbefaler at du prøver deg frem med de ulike valgene i dialogen. Påskriftene kan enkelt fjernes fra skjermen og gjør ingen skade.

Du kan lese mer om flere av påskriftmetodene i brukermanualen.
