Sammenføy lag

Bruk denne dialogen til å sammenføye flere lag til ett lag.

Hvor finner jeg dialogen?

Høyreklikk i dialogen for Grupperedigering og velg Sammenføy lag...

Beskrivelse av valgene i dialogen

Høyest/lavest lar deg velge om det høyeste eller laveste laget skal brukes når lagene som skal sammenføyes overlapper hverandre.

Prioriter lag (...)

Slutt/slutt sammenføyer to lag i endepunktene, og danner for eksempel et lukket lag sammenføyd av Tunnel sprengningsprofil og Trau.

Resultatlag er laget sammenføyningen lagres i. Dette overskriver eventuelle data i laget, så hvis du ønsker å legge resultatet på et eget brukerdefinert lag, må du opprette dette først. Du kan for eksempel bruke funksjonen Dupliser... i grupperedigering.

Prioritert lag/prioritert kodelag er det laget som får prioritet når det gjelder å navngi flater i det nye laget.

Fremgangsmåte

1. Merk profilene, høyreklikk og velg Grupperedigering...
2. Merk aktuelle lag i listen.
3. Høyreklikk og velg Sammenføy...
4. Huk av for ønsket metode.
5. Velg resultatlag.
6. Trykk OK.

Eksempler

Eksempel 1

Et typisk eksempel er vist under. Her ønsker vi et lag som består av vegoverflate og bakkeplanering.

Før sammenføyning:

A* = Bakkeplanering, B* = Vegoverflate

Etter sammenføyning med metode Høyest:

A = Sammenføyd

Eksempel 2

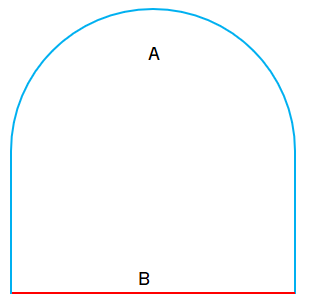

Før sammenføyning:

A* = Tunnel sprengningsprofil, B* = Trau

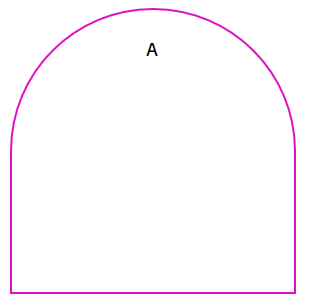

Etter sammenføyning med metode Slutt/slutt:

A = Sammensatt
