Klipp lag¶

Bruk denne dialogen til å klippe fysiske lag i bredde og høyde.

Hvor finner jeg dialogen?¶

Høyreklikk i dialogen for Grupperedigering, og velg Klipp lag...

Klipp til venstre/høyre for senterlinje (CL)¶

Bruk disse valgene for å klippe laget i en angitt avstand fra senterlinjen.

Klipp over/under senterlinje¶

Figurene under viser hvordan funksjonen virker.

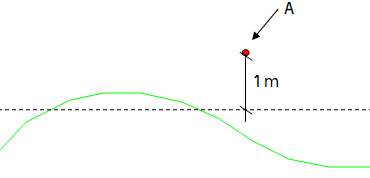

Utgangspunkt. A = Senterlinje

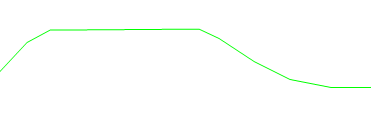

Eksempel med følgende valg: Slett punkt over, Relativ høyde fra senterlinje: -1.0

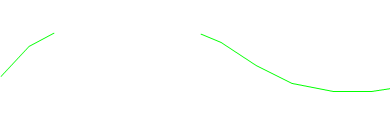

Hvis Behold åpninger er huket av i tillegg

Klipp mot lag¶

Med dette valget kan du klippe et lag mot et annet lag. Du kan velge å klippe på begge sider av senterlinjen, eller bare venstre eller høyre side.

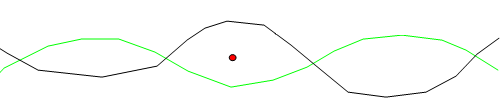

Figurene under viser hvordan funksjonen virker. Den røde prikken illustrerer senterlinjen.

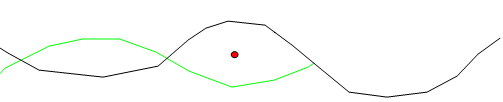

Utgangspunkt

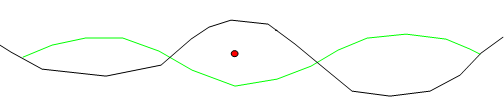

Klipping på begge sider og ytterste skjæring

Klipping på høyre side og innerste skjæring

Spesialtilfelle

I noen tilfeller kan det hende at du kun har skjæring på én side. Disse situasjonene kan du løse ved å huke av for Tillat klipping på motsatt side.

Klipping på begge sider med tillatelse til å klippe på motsatt side:

Klipp mot linje¶

Med dette valget kan du klippe mot en linje. Klippelinjene må være definert i kommandoen Ekstralinjer.... Du finner funksjonen på verktøyboksen i planvisning.
