Avanserte innstillinger for lag¶
Bruk denne dialogen til å konfigurere avanserte innstillinger for lag i massetyper.
Hvor finner jeg dialogen?¶
På verktøyboksen, velg SFI-egenskaper... – Massetyper – Rediger massetype – Avanserte innstillinger.
Juster lag¶
Offset¶
Med dette valget justeres høydene i laget med offset-verdien.
Valget brukes blant annet til å beregne gjennomgående lengder for ulike dybder i grøfter.
Eksempel
Beregn lengden der grøften ligger i dybdeintervallet 0–1 m.

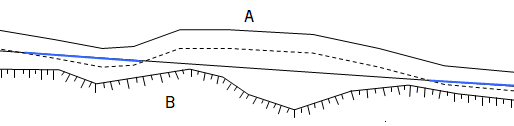

Blå linje = Dybdeintervall 0–1 m, A = Jord, B = Fjell
Massetypen defineres slik:
Flateutvalg¶
Du kan avgrense laget ved å oppgi hvilke flater som skal være med i beregningen. Dette gjøres ved å oppgi en tekststreng for flatene som skal inkluderes.
Eksempel
| Streng | Beskrivelse |
|---|---|
| (-5.1),(5.1) | Arealet til flatene -5.1 og 5.1 (kun disse to flatene) |
| (-5.1:5.1) | Areal fra og med -5.1 til og med 5.1 (inkludert alle flatene mellom) |
| (-6.2),(-4.1:4.1),(6.2) | Areal til flate -6.2, fra og med -4.1 til og med 4.1 inkludert alle flatene mellom, og flate 6.2 |
Kategori¶
Dette valget er aktuelt for tunnelkonturer. Dersom du ønsker å bruke deler av en lukket kontur i sammensatte lag eller massetyper, er dette mulig hvis du har lagt inn type for punktene i konturen.
Eksempel

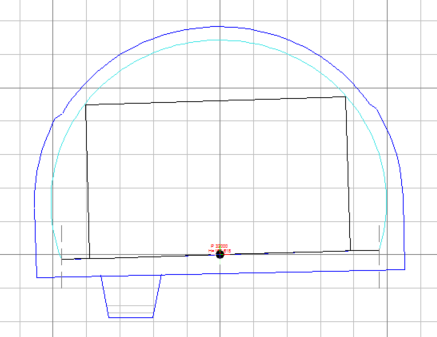

I den lukkede sprengningskonturen er flatene i sålen kodet med type Såle.
Ved å velge såle under kategori i avanserte innstillinger for laget, vil kun disse flatene bli brukt i beregningen av det sammensatte laget.

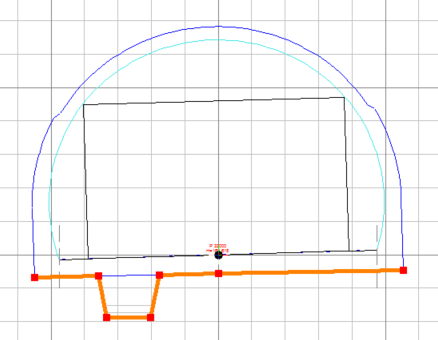

Du kan da lage et sammensatt lag med såle og grøft.
Prioritet¶
Noen ganger kan det være nødvendig å sette prioriteringsrekkefølge på lagene for å få beregningen til å gå opp.
For eksempel kan du ha et lag med innmålt fjell og et lag med antatt fjell i listen for Fra lag. I dette tilfellet ønsker du å beregne fra innmålt fjell, uavhengig av om laget er lavere eller høyere enn laget med antatt fjell. Dersom laget med innmålt fjell ikke finnes i et område, eller det mangler data i et profil, skal massetypen beregnes mot laget med antatt fjell. Løsningen er å sette prioritet 1 på laget med innmålt fjell.
Andre valg¶
Obligatorisk (lag må eksistere i profil)¶
Med dette valget kan du bestemme at laget må eksistere i profilet for at massetypen skal beregnes. Valget markeres med en M bak laget, for eksempel Fys. 1:Jord (M).
Klipp områder hvor laget er udefinert¶
Valget gjør at massetypen kun beregnes der dette laget eksisterer. Valget markeres med en C bak laget, for eksempel Fys. 1:Jord (C).
Klipp områder hvor laget er definert¶
Valget gjør at massetypen ikke beregnes der dette laget er definert. Valget markeres med CD bak laget, for eksempel Fys. 1:Jord (CD).
Sett motsatt høyest/lavest¶
Når du har flere Fra lag (eller Til lag) må du ta stilling til om Lavest eller Høyest skal være satt. I noen tilfeller er det nødvendig å se på noen av Fra lagene (eller Til lagene) som en gruppe og gjøre den motsatte vurderingen blant disse først. At valget er aktivt for laget markeres med en * i listen for Fra lag (eller Til lag).
Dette valget kan være vanskelig å forklare med ord, men et eksempel kan belyse dette bedre.
Eksempel

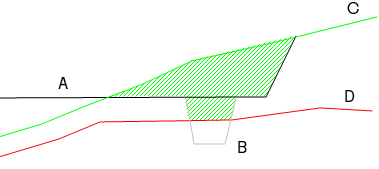

A = Overflatelag, B = Fundamentlag, C = Jord, D = Fjell
Massetypen defineres slik:
Restriksjonslag hvis det eksisterer i profil¶
Hvis laget eksisterer i profilet, brukes det som et restriksjonslag. Valget markeres med en R bak laget, for eksempel Fys. 1:Jord (R).
Snu retning på laget¶
Positiv retning i et lag (der punktene er sortert) er fra venstre mot høyre. Du kan snu retningen på laget med dette valget. Dette brukes blant annet i forbindelse med massetyper for tunnel. Valget markeres med en strek - bak laget, for eksempel Fys. 1:Jord (-).
