Bygg flater¶

Bruk denne dialogen til å bygge Gemini teoretiske lag. Lagene bygges i henhold til vegparametre (manuell metode).

Hvor finner jeg dialogen?¶

På høyre museknapp i vertikalt listefelt for tverrprofiler, velg Bygg flater.

Tilgjengelige lag¶

Huk av for de lagene du ønsker å bygge. Du kan bygge følgende lag:

Vegoverflate (i tabellen for overflatebeskrivelser)
Overbygning
Traubunn
Dypsprengning
Tunnel
Ekstralag (alle andre lag i tabellen for overflatebeskrivelser)

Merk

Låste profiler blir ikke berørt.

Informasjon

Enkelte tabeller for bygging forutsetter at du har brukt korrekte sjikttyper for de fysiske lagene. Se avsnittet Etablere terrengmodeller (sjikt) for nærmere beskrivelse.

Kombinasjoner av VIPS- og Gemini-lag¶

Du kan velge mellom følgende kombinasjoner av VIPS- og Gemini-lag:

Gemini teoretiske lag mot VIPS fysiske lag
- VIPS fysiske lag er innlest fra VIPS-database.
- Ved bygging av overflatelaget beregnes skjæring/fylling i forhold til VIPS fysiske lag.
- Overbygning/trau beregnes i forhold til overflatelaget.
Gemini teoretiske lag mot Gemini fysiske lag
- Gemini fysiske lag er generert fra terrengmodell.
- Ved bygging av overflatelaget beregnes skjæring/fylling i forhold til Gemini fysiske lag.
- Overbygning/trau beregnes i forhold til overflatelaget.

Påtvinge skjæring/fylling¶

Hvis automatikken i programmet ikke velger skjæring/fylling som ønsket, kan du påtvinge en annen løsning.

Figuren under viser to alternative løsninger: skjæring (blå farge) og fylling (rød farge).

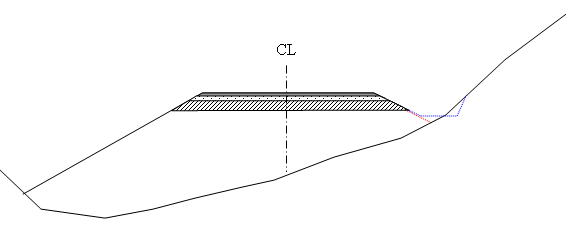

Alternative løsninger for skjæring og fylling

VIPS-import og lagvisning¶

Hvis du har importert et VIPS-prosjekt, kan du vise både VIPS-lag og Gemini-lag i profilene. Merk at det kan oppstå situasjoner der du ikke bygger Gemini teoretiske lag lik VIPS teoretiske lag. Dette gjelder spesielt lag som forsterkningslag og dypsprengning. Årsaken er at ikke alle tabeller som kan brukes i VIPS blir lest.

Manuell redigering¶

Hvis du ikke får bygget lagene slik du ønsker, kan du alltid løse problemet ved å redigere lagene manuelt. Det er lurt å låse manuelt redigerte profiler, slik at disse ikke ved et uhell blir bygget på nytt.
