Tegneopsjoner for lengde- og tverrprofiler

Bruk denne dialogen til å angi tegneopsjoner for lag, masser og påskrifter i profilen.

Hvor finner jeg dialogen?

På verktøyboksen i tverrprofilredigering, velg Tegneopsjoner for lengde- og tverrprofiler.

Visningsvalg

Valgene Vis lag..., Vis masser... og Vis påskrifter... er mest relevante for presentasjonstegninger. I lengde- og tverrprofilredigering er det enklest å slå av eller på visning via det horisontale listefeltet. I presentasjonstegninger finnes ikke det horisontale listefeltet, og du må derfor bruke disse valgene.

Merk

Listene i disse dialogene inneholder alle forekomster i vegmodellen, ikke bare de som er i aktivt profil.

Lag

Du kan velge mellom:

1. Alle lag
2. Lag brukt i beregningen
3. Lag fra Gemini
4. Lag fra VIPS

Disse valgene er aktuelle for SFI-modeller som inneholder importerte VIPS-data. Da kan det finnes to sett med lag, altså både Gemini teoretiske og fysiske lag, og VIPS teoretiske og fysiske lag.

Under vegmodell i dialogen for SFI-egenskaper velger du hvilke teoretiske og fysiske lag som skal brukes i beregningen. Følgende alternativer er tilgjengelige:

1. Gemini teoretisk mot VIPS fysisk
2. Gemini teoretisk mot Gemini fysisk

Masser

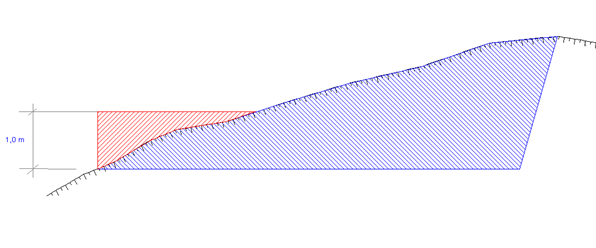

For en massetype kan du angi minimum tykkelse. For eksempel er den forhåndsdefinerte massetypen Sprengning (prosesskode) satt til 1 meter for denne parameteren. Det betyr at fjellhøyde under 1,0 meter skal regnes som 1,0 meter.

Med valget Vis arealer som beregnet tegnes arealene slik de er beregnet, og ikke slik de er avgrenset av lagene.

Figur: Minimum tykkelse for massetyper
