Rediger presentasjon for massetyper

Bruk denne dialogen til å definere presentasjonsregler for en massetype.

Linjepresentasjon

Penn

Velg pennnummer i dette feltet. Den aktive penntabellen definerer farge og linjetykkelse for alle penner. Standard penntabell for Gemini Terrain er TER. Se brukermanualen for nærmere beskrivelse av penntabeller.

Strektype

Du kan velge mellom følgende linjetyper:

1. Ingen
2. Heltrukket
3. Stiplet

For stiplet linje må du angi verdier for "Åpning - Linje1 - Linje2 - Linje3" i mm.

Skravurpresentasjon

Med denne funksjonen definerer du skravur.

Du kan ha skravur med en enkel farge eller mer avanserte skravurmønstre. Du definerer selv vinkel og avstand (oppgis i mm på plott) for avanserte skravurer.

Tilgjengelige skravurtyper:

1. Ingen
2. Linjer
3. Rutenett
4. GDP-typer

Eksempler

Gul bunnfarge med skravurtype Ingen

Ingen bunnfarge, skravurtype Linjer med vinkel 90 og linjeavstand 5

Grønn bunnfarge, skravurtype Linjer med vinkel 90 og linjeavstand 5

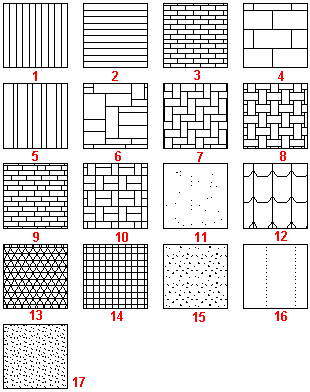

GDP-typer
