Opprett linjedefinisjon fra flate i veg

Bruk denne dialogen til å opprette en ny linjedefinisjon og et teoretisk lag fra en valgt flate i et vegprosjekt.

Koordinatene (x, y, z) for det siste punktet i flaten benyttes. Dersom flaten ikke eksisterer i et område, følger linjedefinisjonen senterlinjen til den eksisterende SFI-filen, men det opprettes ikke noe teoretisk lag der.

Hvor finner jeg dialogen?

På verktøyboksen i terrengmodelltegning, velg funksjonen Opprett linjedefinisjon fra flate i veg....

Bruk av dialogen

Fremgangsmåte

1. Merk senterlinje for kildefil (SFI).
2. Velg funksjonen Opprett linjedefinisjon fra flate i veg....
3. Velg Lagtype.
4. Velg Lag.
5. Velg Flate som den nye linjedefinisjonen skal følge.
6. Aksepter foreslått navn (navn på kildefil + flatenummer), eller angi et eget navn.

Dialog for opprettelse av linjedefinisjon fra flate i veg

Eksempel: Konturboring

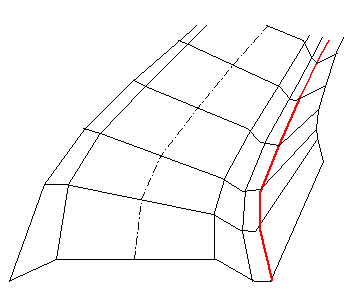

Ved konturboring trenger du et lengdeprofil for flaten før fjellskjæring, for eksempel flate 4.1. Velg da Lag: Trau og Flate: 4.1. Linjedefinisjonen blir da som vist i figuren under.

Eksempel på linjedefinisjon for konturboring
