Opsjoner¶
Bruk denne dialogen til å endre byggeinnstillinger for hovedflate og sideflater (skjæring/fylling), samt andre innstillinger for teksting og visning av informasjon i kryss.
Hovedflaten bygges basert på 3D-linjer fra Kryss3D. Sideflatene bygges ut fra skjæring/fylling-parametere arvet fra de involverte vegene.
Hvor finner jeg dialogen?¶
På verktøyboksen i terrengmodelltegning, velg ikonet for Kryss, og deretter fanen Opsjoner.
Parametere for Kryss3D¶
Her bestemmer du om skulder skal bygges fra skjæring/fylling-parametere eller fra 3D-linjer beregnet i Kryss3D. Hvis du huker av for Bygg skulder med skj/fyll-parametre, settes skulder til 0 i Kryss3D, og parameter for skulderflate arves fra vegene. Dette valget er standard.
Fordelen med å bygge skulder fra skjæring/fylling-parametere er at du kan ha ulik helning på kjørebane og skulder, samt angi ulik presentasjon.
Advarsel
Du må avslutte kryssdialogen, åpne den igjen, og lage nytt kryss eller redigere eksisterende kryss dersom du endrer dette valget.
Parametere for skjæring/fylling¶
Krysset arver parametere for skjæring/fylling fra de involverte vegene. Flatene som disse parametrene definerer, bygges i profiler langs linjene for skulderkant eller vegkant, avhengig av hva som er satt under parametere for Kryss3D. De bygde flatene danner grunnlaget for sideflatenes triangelmodell.
Hvordan programmet genererer disse profilene, bestemmer du med parametrene profilavstand, avstand høyre side og beregn fra justert terreng.
Parametere for triangulering¶
Programmet triangulerer resultatlinjene fra Kryss3D. Linjene finner du igjen i fanen for lag. Dette kan være linjer innenfor skulderkant eller vegkant, avhengig av innstillingene under parametere for Kryss3D.
For linjer til øyer kan du angi ekstra parametere:
- Høyde kantstein: Gjelder alle trafikkøyer.
- Bredde kantstein: Beregningsmessig tung operasjon. Sett bredde til 0 hvis du ikke ønsker å inkludere denne.
- Senterhøyde sentraløy: Høyde på senter i sentraløy, relativt til kjørehøyde sentraløy.
- Kjørebredde sentraløy: Bredde på kjørbar del av sentraløy.
- Kjørehøyde sentraløy: Høyde på kjørefelt i sentraløy (indre begrensning), relativt til høyde på vegkant (ytre begrensning).
Fellesparametere for skjæring/fylling og triangulering¶
I feltet Maks. sirkelavvik (XY og Z) angir du maksimal verdi på pilhøyden til korden i kurver. Figurene under viser effekten av ulike verdier for sirkelavvik.
Programmet deler opp kurvene i linjestykker ut fra krav om maksimal sirkelavvik for triangler.

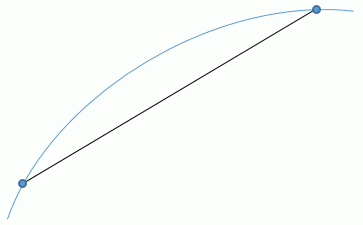

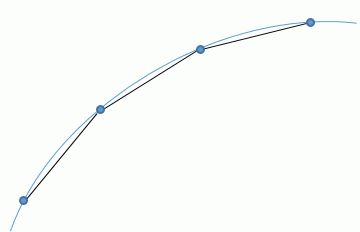

Effekt av ulike verdier for sirkelavvik i triangulering
Sammenligning av ulike sirkelavvik-innstillinger
Teksting av punkt¶
I denne gruppen av opsjoner huker du av for de linjene som skal være tilgjengelige for teksting i planvisning. Punktene inkluderes også i masserapporten.
Gridtetthet for tegning av masser¶
Her angir du gridtettheten som programmet skal bruke ved opptegning av masseresultatet i plan og 3D. Valget trer i kraft hvis du har huket av for Tegn masser i fanen for egenskaper.
Merk
Største tetthet som får effekt bestemmes av innstillingen under Innstillinger Gemini Terrain... - Prosjekt - Generelt.
Intervall for høydepåskrift¶
Påskriftslinje er en av flere linjer med ulik funksjon. Denne linjen bruker du til å legge inn påskrift av høyder. Intervall for høydepåskrift bestemmer hvor tett du ønsker å skrive høyder langs linjen. Kun påskriften vises på skjermen; linjen er usynlig unntatt under redigering.
Merk
0 i feltet betyr at du kun får høyder i knekkpunktene.
