Grøft

Bruk denne dialogen til å beskrive en grøft ved hjelp av parametrisk metode.

Hvor finner jeg dialogen?

På verktøyboksen, velg SFI-egenskaper... og deretter Grøft.

Oversikt

Du kan konstruere kummer og ledninger direkte i linjedefinisjonsdata, som beskrevet i avsnittet om VA-prosjektering, eller overføre punkt og linjer fra applikasjonslag til linjedefinisjonsdata, som beskrevet i avsnittet Dokumentasjon av mengder i grøfter.

Parametrene i denne dialogen, sammen med datatypene i linjedefinisjonsdata, brukes av programmet til å bygge grøften automatisk. Datatypene i linjedefinisjonsdata, eventuelt ekstralinjer, gir 3D-geometrien til kummer og ledninger, forutsatt at nødvendig nøkkelinformasjon som ledningsdimensjon og kumdimensjon er lagt inn.

Det finnes to hovedsituasjoner:

  1. Grøft som egen SFI-modell
    I dette tilfellet må du velge en ledning som master (huke av for CL) i linjedefinisjonsdata, slik at denne blir SFI-modellens senterlinje.

  2. Veg/tunnel og grøft i samme SFI-modell
    I dette tilfellet skal du ikke velge en ledning som master i linjedefinisjonsdata, men bruke opsjonen Grøft senterlinje forskjøvet fra hovedsenterlinje, som beskrevet nedenfor.

For grøften må du velge en del parametre som styrer utformingen.

Genererte lag

Følgende lag blir bygget:

  • Lag 45: Grøft parametriske vegger
  • Lag 46: Grøft parametrisk fundament
  • Lag 47: Grøft parametrisk omfylling

Forutsetninger

Automatisk bygging av grøft forutsetter at SFI-modellen inneholder tverrprofiler. Hvis du redigerer geometrien til ledningene, må du generere nye tverrprofiler for å fange opp endringene. For å få en korrekt modell må det være tverrprofiler i alle knekkpunkt.

Det finnes ikke et eget forhåndsvisningsvindu i denne dialogen (grøften bygges når du trykker OK), men i tverrprofilredigering får du forhåndsvisning direkte i tverrprofilet. Her kan du zoome og for eksempel måle avstander. Massetyper oppdateres også ved redigering i tabellen. Du kan velge hvilket profil du ønsker å se på.

Parametre for lag 45: Grøft parametriske vegger

Start med å velge en av følgende designtyper:

Normal

Designtype Normal

For denne typen angir du en helling for grøftevegg i jord.

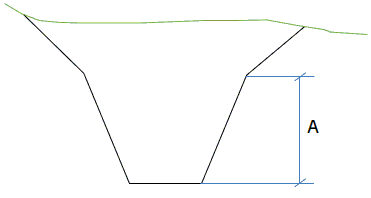

Grunn/dyp med to overflater

A = Grense grunn/dyp grøft

For denne typen angir du to hellinger for grøftevegg i jord. I tillegg må du angi grenseverdien for når grunn helling og dyp helling skal brukes.

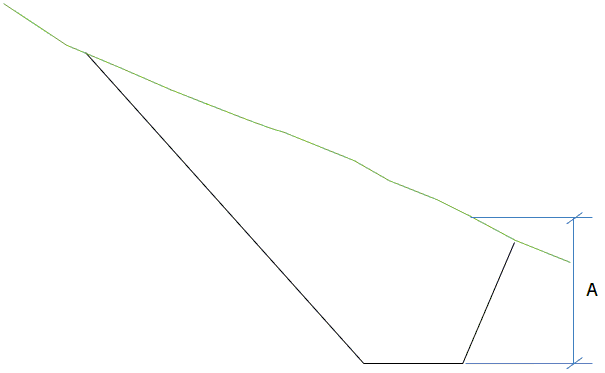

Grunn/dyp fra vegghøyder

For denne typen angir du to hellinger for grøftevegg i jord, men kun én brukes avhengig av grøftedybden. Det er den loddrette vegghøyden som det kontrolleres mot. Du kan velge å behandle hver side for seg, slik at du i skrånende terreng kan få ulik helling på venstre og høyre side.

A = Grense grunn/dyp grøft

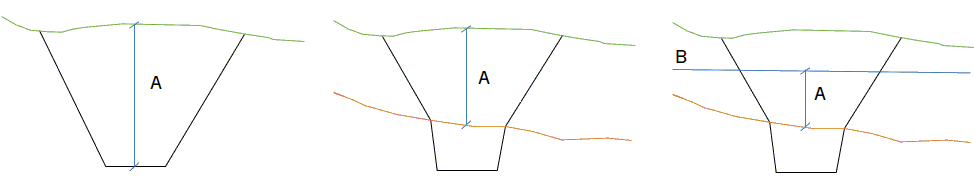

Grunn/dyp fra grøftesenter

For denne typen angir du to hellinger for grøftevegg i jord, men kun én brukes avhengig av grøftedybden. Det er høyden i senter grøft som det kontrolleres mot.

A = Senter grøft, B = Trau

Terassert grøftebunn

Du kan få programmet til å terassere grøftebunnen. Den eneste parameteren du angir er helningsvinkelen mellom de ulike nivåene.

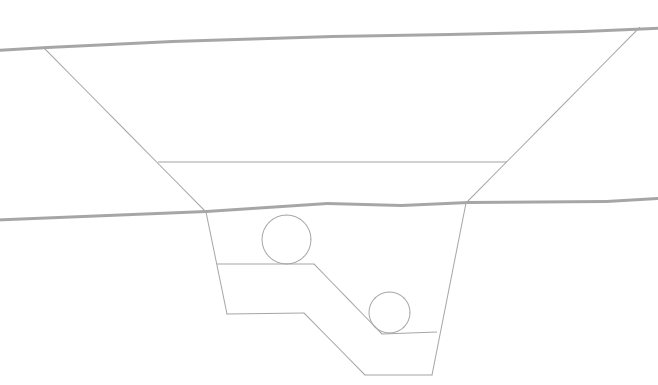

Eksempel på terassert grøftebunn

I tverrprofiler med kum blir ikke grøftebunnen terassert.

Utvidelse for kummer

Noen ganger får du stykkpris for hver kum, og da skal grøften kun følge ledningene. Dette håndteres med sjekkboksen Ta hensyn til kummer.

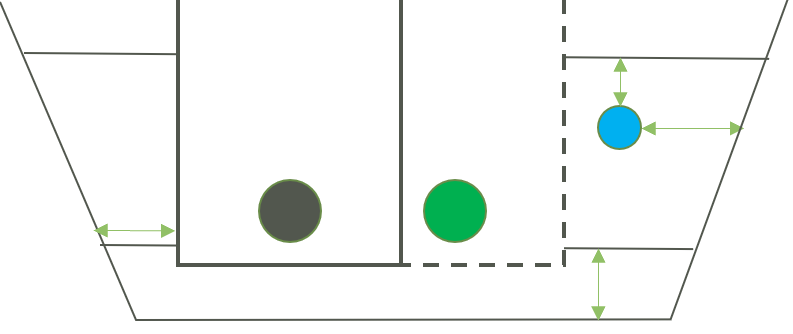

Eksempel hvor det er tatt hensyn til kummer

Videre kan du klippe grøften mot et lag i SFI-modellen, for eksempel et avansert snitt for trau. Skjæringsflatene er definert til å klippe mot sjiktene (jord og fjell), men du kan overstyre dette med Trim. Med Trim kan du få skjæringsflatene til å skjære mot klippelaget, selv om klippelaget for eksempel ligger over sjiktet.

Minimumskrav til avstander

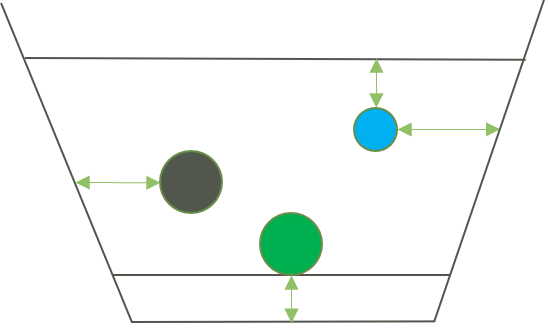

I figuren er avstandene vist i forhold til senter rør

Du kan angi minimumskrav til avstander:

  • Avstand fra rør til grøftevegg
  • Avstand fra øverste rør til omfylling
  • Tykkelse på fundament
  • Minimum grøftebredde

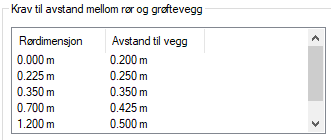

Minimumsavstandene til grøftevegg avhenger av rørdimensjon. Du kan selv sette opp eller endre kravene i tabellen og eventuelt lagre disse i egne maler for senere bruk.

Eksempel

  • Rørdimensjon 0.100 gir avstand 0.200 (mindre enn først gitte verdi)
  • Rørdimensjon 0.225 gir avstand 0.250
  • Rørdimensjon 0.349 gir avstand 0.250
  • Rørdimensjon 0.350 gir avstand 0.350
  • Rørdimensjon 1.500 gir avstand 0.500 (høyere enn sist gitte verdi)

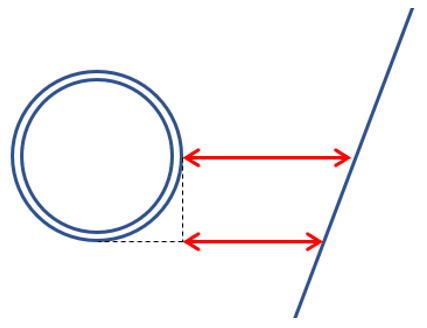

Du kan også endre posisjonen som minimumsavstandene refererer til med valget Rørposisjon for beregning, til eksempelvis senter eller bunn rør.

Du kan velge ulik rørposisjon for beregning

Stopp grøft i udefinerte områder

Avmerkingsboks for udefinerte områder, det vil si områder i grøften uten ledninger. Avmerkingsboksen er som standard ikke merket av. Da vil grøften interpoleres i udefinerte områder.

Parametre for lag 46: Grøft parametrisk fundament

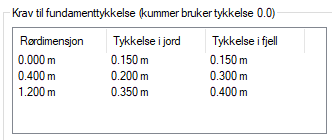

Kravene til fundamenttykkelse angis også med tabell

Laveste punkt på laveste rør brukes for å bestemme om vi er i jord eller fjell.

Når seksjonen ikke har rør, brukes laveste kum. I disse tilfellene brukes verdien for dimensjon 0.0. Når seksjonen har rør og kum, brukes laveste verdi, og er de like brukes rør.

For gamle SFI-er vil det bli laget en linje i tabellen, for eksempel dim: 0,0, jordtykkelse: 0,15, fjelltykkelse: 0,15, fra enkeltverdien.

Parametre for lag 47: Grøft parametrisk omfylling

Deretter må du velge omfyllingsmetoder. Du kan ha ulik omfyllingsmetode i jord og fjell, og kan velge mellom følgende utforminger:

  1. Horisontal
  2. Følg rør horisontalt
  3. Følg rør med helning
  4. Følg rør horisontalt, de to øverste
  5. Følg rør horisontalt, ingen kanaler
  6. Følg rør med helning, ingen kanaler

Omfyllingsmetoder

Omfyllingsmetodene illustreres enklest med noen figurer:

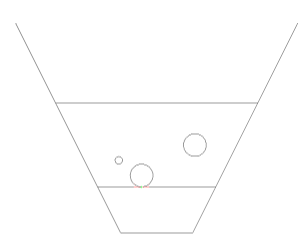

Horisontal

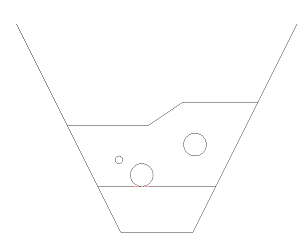

Følg rør horisontalt

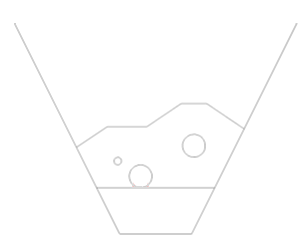

Følg rør med helning

Følg rør horisontalt, de to øverste

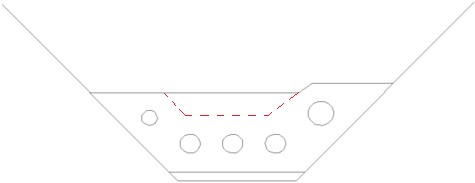

Følg rør horisontalt, ingen kanaler

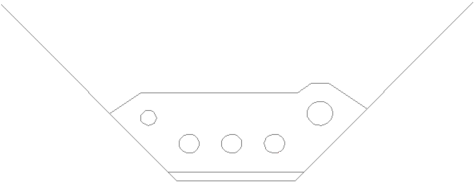

Følg rør med helning, ingen kanaler

Grøft senterlinje forskjøvet fra hovedsenterlinje

I vegmodeller kan du bruke en ekstralinje som offset-linje når du bygger flatene i grøften. Dette er spesielt aktuelt i tunnel, der du ønsker at grøften skal ha samme pelnumre som vegen.

Du kan velge mellom:

  1. En ekstralinje automatisk opprettet fra datatype i linjedefinisjonsdata
  2. En hvilken som helst eksisterende ekstralinje

For alternativ 1 beregner programmet en ekstralinje for datatypen du velger. Denne linjen kan i tillegg utvides litt, slik at du får med kummer i starten og slutten. Ekstralinjen oppdateres automatisk dersom du redigerer datatypen i linjedefinisjonsdata.

For alternativ 2 er du selv ansvarlig for å oppdatere ekstralinjen. Denne ekstralinjen oppdateres ikke automatisk dersom du redigerer datatyper i linjedefinisjonsdata.

Viktig

Vær oppmerksom på at alle profilnumre og helninger vil være i henhold til hovedsenterlinjen. Dette kan føre til feil eller skalert helning hvis offsetlinjen avviker mye i vinkel fra hovedsenterlinjen.

Bruk av flatetabeller (manuell metode)

I tidligere versjoner av programmet brukte vi flatetabeller (manuell metode) for veg til å beskrive grøfter.

Du kan fortsatt bruke flatetabeller, for eksempel i tilfeller der automatikken feiler og du trenger å gjøre manuelle tilpasninger.

Med knappen Velg lag som skal konverteres til flatetabeller (manuell metode) kan du overføre de parametrisk definerte lagene til flatetabeller.

Lag beskrevet med flatetabeller vil ha prioritet over parametrisk grøftebeskrivelse. Merk at du kan ha kombinert bygging av grøften, der noen lag bygges med flatetabeller og andre med parametrisk beskrivelse. Den horisontale listen inneholder blant annet en kolonne med beregningsmetode som gir deg oversikt over dette.
