Tunnelblokker

Bruk denne dialogen til å opprette tunnelblokker og angi hvor blokkene skal bygges langs veglinjen.

En tunnelblokk beskriver en liten del av tunnelen som ikke følger standard tunnelprofil, for eksempel tilpasning ved avkjøringsrampe eller taknisje som skal repeteres flere ganger langs veglinjen. Tunnelblokker kan brukes sammen med både manuell, parametrisk og kombinert metode.

Nye tunnelblokker oppretter du i venstre vindu ved å peke og venstreklikke i kolonnen Blokknavn. Skriv inn navnet på blokken i feltet. Selve beskrivelsen av blokken gjør du i tilhørende redigeringsdialog. Tunnelblokker beskrives på samme måte som manuell tunnel, men konturene legges inn relativt til et referanseprofil. Høyreklikk og velg Rediger... for å definere blokken.

Med Kopier/Lim inn kan du kopiere tunnelblokker, også mellom SFI-filer.

I høyre vindu angir du hvor blokkene skal bygges langs veglinjen ved å legge inn profilnummer og blokknavn. Du kan taste inn verdiene manuelt eller kopiere dem fra Excel.

Tunnelblokkene bygges i tverrprofilene i henhold til blokkbeskrivelsen. Det anbefales å generere profiler på nytt før du bygger flater, for å sikre at du har profiler for alle parameterendringer langs veglinjen. Merk at det under profilgenerering opprettes et profil 1 mm før startprofilet og 1 mm etter sluttprofilet til blokken. Dette gir full fleksibilitet i tunnelblokken. Tunnelblokken er et eget objekt og kan ha ulikt antall flater i forhold til standard tunnelprofil langs veglinjen.

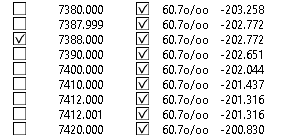

I dette eksempelet starter blokken i profil 7388 og slutter i profil 7412.
