Kjøretøyseditor

Bruk denne dialogen til å definere nye kjøretøy som skal brukes for dimensjonering av veganlegg og til konstruksjon av sporingskurver for kjøretøyet.

Kjøretøytypene som er definert i N100 Veg- og gateutforming ligger inne som standard, og disse kan ikke endres av brukeren. Standard kjøretøytyper er personbil (P), lastebil (L), buss (B), vogntog (VT) og modulvogntog (MVT).

Et kjøretøy bygges opp av elementer, som kan være et kjøretøy, en trekkvogn, en dolly eller en semitrailer. Alle avstander er gitt i forhold til styringspunktet (senter på foraksel) eller tilkoblingspunktet (Kingpin). Et element består av et karosseri og en container. Karosseriet er definert av blant annet chassis, overbygning og akselgrupper. Noen av parametrene har forhåndsdefinerte verdier, for eksempel styringsmåte.

Hvor finner jeg dialogen?

På verktøylinjen, velg ikonet for Innstillinger Gemini Terrain... og deretter Kjøretøyseditor under Felles innstillinger.

Bruk av dialogen

Du kan ta utgangspunkt i et eksisterende kjøretøy for å definere et nytt.

Fremgangsmåte

1. Merk kjøretøytype og trykk Dupliser.
2. Merk parameteren du ønsker å endre.
3. Skriv inn eller velg ny verdi og trykk Oppdater eller [Enter]. Endringen vises umiddelbart i forhåndsvisningen.
4. Trykk OK for å lagre det brukerdefinerte kjøretøyet.

Brukerdefinerte kjøretøy lagres i filen VehiclesNor.xml i User-mappen.

Parametre

I definisjonen av de respektive kjøretøyene er følgende parametere angitt:

Gruppe	Betegnelse	Beskrivelse	Type	Verdier
Kjøretøy	Navn	Betegnelse av kjøretøyet	Tekst (60 tegn?)
	Kode	Dimensjonerende kjøretøybetegnelse. Brukes ved konstruksjon av breddeutvidelser, sporing, og krav ved svingebevegelser i kryss.	Tekst (10 tegn?)
	Motoreffekt	Samlet motorkraft i kW ved akselerasjon, ikke i bruk	Desimalverdi	50–400 kW
	Frontareal	Frontareal i m² ved beregning av luftmotstand, ikke i bruk	Desimalverdi	1–10 m²
	Koef. Luftmotstand	Koeffisient for luftmotstand, ikke i bruk	Desimalverdi
	Fremdriftssystem	Beskrivelse av hjuldriftssystem, ikke i bruk	Valg fra liste	None, RWD, FWD, AWD
Element	Figur	Beskriver layout av elementet samt hvordan de forskjellige lengder og dimensjoner skal tolkes	Valg fra liste	Box, Buss, Dolly, Sedan, Semitrailer, Tractor, Trailer, Truck
	Avstand til front	Lengde fra foraksel til fronten av kjøretøy. Positiv verdi.	Desimalverdi
	Avstand til påkoblingspunkt	Lengde fra foraksel til påkoblingspunktet for neste element	Desimalverdi
	Avstand til bakre ende	Lengde fra foraksel til bakre ende på elementet	Desimalverdi
	Førerhus høyde	Høyde på førerhus angitt fra senter første frontaksel	Desimalverdi
	Topp understell	Angi toppen av understellet målt fra senter første frontaksel	Desimalverdi
	Bredde	Total bredde på elementet	Desimalverdi
	Lasteplanhøyde	Høyde opp til bunnen av lasteboksen fra senter frontaksel	Desimalverdi
	Lasthøyde	Høyde opp til toppen for lasteboksen fra senter frontaksel	Desimalverdi
	Lastbredde	Bredde på lasteboksen	Desimalverdi
	Fremre lasteposisjon	Avstand til fronten av lasteboksen fra senter frontaksel	Desimalverdi
	Bakre lasteposisjon	Avstand til bakre posisjon for lasteboksen fra frontaksel	Desimalverdi
	Styringsmåte	Angir hvilken styring elementet har	None (ikke i bruk), Axel, Kingpin
	Last foraksel	Vekt på forakselgruppe	Desimalverdi	kg
	Last bakaksel	Vekt på bakakslingsgruppe	Desimalverdi	kg
Foraksel/bakaksel	Avstand offset	Lengden fra første frontaksel til aksel	Desimalverdi
	Styringstype	None, Passiv, Follow, Active
	Antall dekk	Antall dekk på aksling, fordeles på hver side	Desimalverdi	0, 2, 4, 6, ...
	Dekkdiameter	Diameter på dekkene. Halve diameteren på første foraksel angir også referansehøyden	Desimalverdi
	Dekkbredde	Angi bredde på dekkene	Desimalverdi
	Stivhetskoeffisient	Dekkenes stivhet (ikke i bruk)	Desimalverdi

Figurene nedenfor illustrerer ulike elementer:

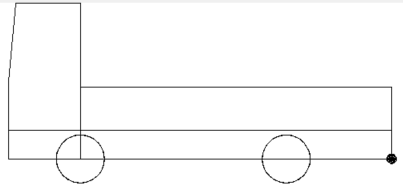

Eksempel: Truck

Eksempel: Dolly

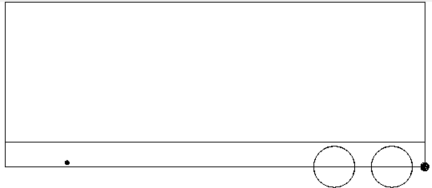

Eksempel: Semitrailer
