Vegparametre (parametrisk metode)¶

Bruk denne dialogen til å definere et normalprofil med vegparametre ved bruk av parametrisk metode.

Hvor finner jeg dialogen?¶

På verktøyboksen, velg SFI-egenskaper..., arkfanen Vegkropp, og Vegparametre (parametrisk metode)...

Anvendelsesområder¶

Bruk denne dialogen i følgende modeller:

SFI (vegmodell)
EFI (byggegrop)

Generell beskrivelse¶

Dialogen har et eget vindu for forhåndsvisning av vegparametrene, og du kan endre hvilket profil du vil se. Vegparametrene kan vises mot reelle fysiske lag eller mot fiktive fysiske lag.

Hvis du huker av for reelle data, kan du peke og trykke i kartet for å vise bygget tverrsnitt akkurat der du ønsker. Nærmeste profil i parameterlisten utheves, og flatekoden som påvirkes av den uthevede parameteren tegnes i blått.

Merk

Det er ikke mulig å zoome i forhåndsvisningsvinduet. I tverrprofilvisning vises resultatet også direkte i profilet under redigering.

Legge til nye parametre¶

Fremgangsmåte

Velg ønsket parameter i kombinasjonsboksen
Trykk Legg til...
Skriv inn profilnummer og verdi
Oppgi eventuelt hvilke(n) side parameteren skal gjelde for

Tips

Du kan også velge parameter ved å merke en eksisterende parameter i listevinduet under kombinasjonsboksen.

Tips

Du kan klikke på veglinjen i skjermen for å få opp profilnummeret der du peker.

Bruk av maler¶

Det enkleste er å ta utgangspunkt i en mal med predefinerte parametre. Arkfanen Veg i SFI-egenskaper har en knapp for Bruk mal.... Etter å ha hentet inn en mal kan du tilpasse parametrene.

Excel-integrasjon¶

Excel kan være nyttig, for eksempel ved gjentakende elementer som havarilommer. Da kan du lage en formel i Excel og slippe å taste alle profilnumrene. Vi anbefaler å redigere én parameter om gangen i Excel.

Advarsel

Lim inn fra Excel limer inn alt uten å sjekke mot det som ligger der fra før.

Fremgangsmåte for Excel

Merk aktuell parameter i listen
Trykk Kopier
Bytt til Excel og velg Lim inn
Legg til verdier i Excel
Merk alle parametrene i Excel, inkludert overskriftene, og velg Kopier
Bytt til Gemini Terrain og trykk Lim inn

Verdiformater¶

Verdiene skrives som desimaltall:

1:2 skrives som 0.5
2 o/o skrives som 0.02
30 o/oo skrives som 0.03

Alle hellinger for vegbane, skulder, grøfter, fyllinger og skjæringer er definert likt. Positivt fortegn indikerer helning oppover i forhold til horisontalplanet, sett fra den kanten av flaten som vender inn mot senterlinja.

Avansert side- og flateavgrensning¶

Side- og flateavgrensning er nyttig i mange sammenhenger. Sideavgrensning kan brukes mot landskap og byggegrop, mens flateavgrensning kan brukes ved busslommer og kryssområder.

Det finnes ikke egne vegparametre for side- og flateavgrensning. Side- og flateavgrensning har egne tabeller som er identiske med tabellene for manuell veg.

Konvertering til manuell metode¶

Med knappen Konverter til manuell kan du overføre vegparametrene (parametrisk metode) til vegparametre (manuell metode).

Advarsel

Det er ikke mulig å konvertere motsatt veg. Med manuell metode har du større fleksibilitet i utformingen av vegkroppen, men denne metoden har ikke kobling til håndbok N100.

Informasjon

Alle parametrene er beskrevet i den generelle brukermanualen.

Vegmodell¶

Normalprofilet bygges opp ved hjelp av parametre for de ulike elementene i vegen. I kombinasjonsboksen for Parameter finner du alle tilgjengelige vegparametre, eventuelt filtrert etter hovedgruppene:

Overflate
Overbygning
Underbygning

En parameter defineres for et bestemt startprofil og gjelder til det eventuelt blir definert et nytt startprofil med nye verdier. Noen parametre endres proporsjonalt mellom to profiler med forskjellig verdi, mens andre er konstante frem til ny verdi.

Overflate¶

Parametrene for overflate kan være definert for Venstre, Høyre, eller Begge sider av vegen. Riktig side for venstre og høyre finner du ved å se framover i veglinjen (stigende profilnummer).

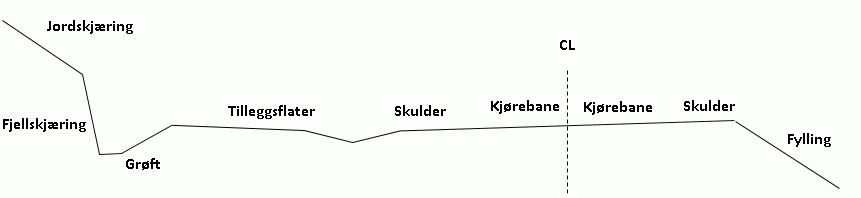

Ulike vegelementer

Med knappen Generer parametre fra vegklasse... kan du generere verdier for standard normalprofil, overhøydediagram, og breddeutvidelser i henhold til valgt dimensjoneringsklasse for vegen.

Overbygning¶

For overbygning kan du ha:

Inntil 8 lag for kjørebaneflater og skulderflater
Inntil 5 lag for tilleggsflatene 5-7

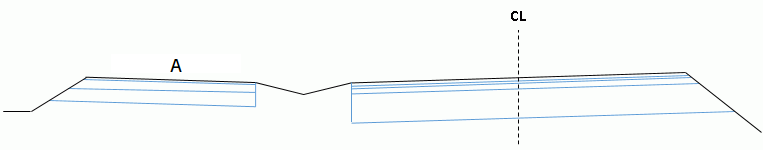

A = Tilleggsflater 5-7

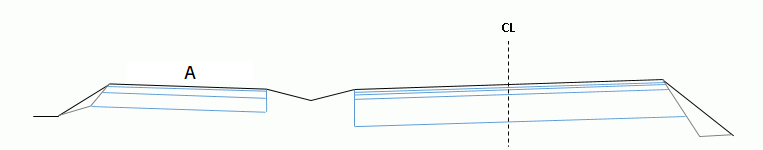

Du kan legge inn steinskråning og utgravingsskråning. Steinskråning starter i ytterste flate som har overbygning. Dersom du ikke har lagt inn utgravingsskråning, går denne til sluttpunktet i neste flate.

A = Tilleggsflater 5-7

Underbygning¶

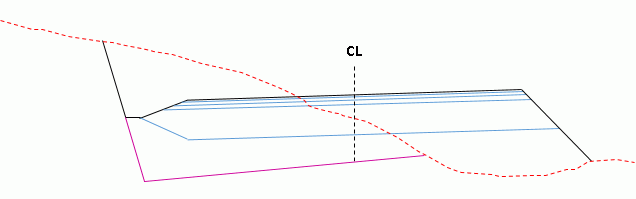

Vegoverflaten er referansenivået for sprengningsdybden. Ved takfall gjelder dybden i senterlinjen. Ved ensidig fall gjelder dybden under ytterkant i siste 2-er flate.

Hvis dybden til dypsprengningslaget på noe sted blir mindre enn angitt minimumsdybde, vil dypsprengningslaget justeres. Dypsprengningsplanet vil på ingen steder ligge mindre enn angitt minimumsdybde under overflaten. Formen på overflaten og formen på dypsprengningen avgjør hvor dette punktet ligger. Det kan i praksis ligge hvor som helst i profilet.

Hvis fjellskjæring eksisterer, vil dypsprengning gå til skjæring med forlengelsen til første fjellskjæringsflate. Hvis ikke fjellskjæring eksisterer, vil den gå loddrett til første flate innenfor.

Byggegrop¶

For byggegrop er parametrene for Overflate og Overbygning aktive.

Ser vi eksempelvis på en enkel grop, legger vi i praksis bare en halv vegkropp langs begrensningskonturen. Det betyr at vi definerer vegparametre kun for høyre side. Som standard er det kun skjæring og fyllingsparametre som er definert i byggegrop, men du kan legge til de fleste tilgjengelige parametre i listen.

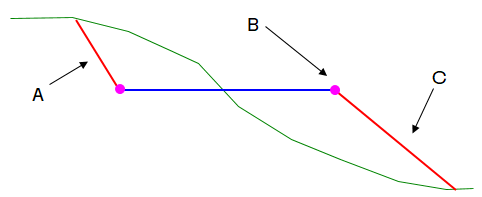

A* = 0511: Fjellskjæring 1, B = Begrensningskontur, C* = 0711: Fylling 1
