Lukket grøft

Bruk denne dialogen til å definere lukkede grøfter.

Hvor finner jeg dialogen?

På verktøyboksen, velg SFI-egenskaper..., gå til arkfanen Vegkropp, og åpne tabellen Lukket grøft.

Åpen grøft defineres vanligvis i tabellen for overflatebeskrivelser. Her brukes flategruppe 4.x til å koble skulder til terrengoverflaten.

Lag for grøft

I ett og samme profil kan du beskrive flere separate lukkede grøfter.

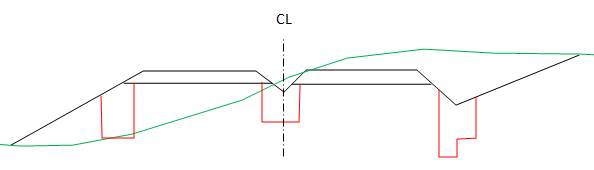

Figur: Eksempel på lukkede grøfter

Nye grøfter oppretter du ved å trykke Ny... i første vindu.

Følgende lag er ment for lukkede grøfter:

• Lag 41: Lukket grøft
• Lag 42: Lukket grøft2
• Lag 43: Lukket grøft3

Du kan også velge et brukerdefinert lag.

Beskrivelse av grøfteforløp

Grøfteforløpet angir du i andre vindu, det vil si i kolonnene for profil og type.

Et grøfteforløp definerer du med minimum start- og sluttprofil. Dette gjelder for eksempel for grøfter med samme utforming på hele strekningen. Et profil oppretter du ved å velge Ny med høyre museknapp.

Mellom start- og sluttprofil angir du profil der utformingen av grøftetverrsnittet skal endres. Mellom to profiler med forskjellig grøftetverrsnitt blir det interpolert lineært.

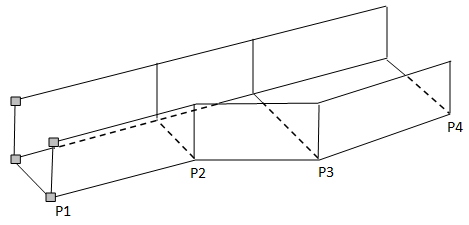

Figur: P1 = startprofil, P4 = sluttprofil

Opphold i grøfteforløpet angir du med en - (minus/bindestrek). Denne legger du inn i kolonnen for profil etter sluttprofilen. Dette gir programmet beskjed om at delstrekningen stopper her.

Dybden i grøften beregnes ut fra relative høyder (type REL) eller absolutte høyder (type ABS). Brukes relative høyder og samme verdi over hele strekningen, vil grøftebunnen få samme vertikalkurvatur som senterlinjen.

Beskrivelse av grøftetverrsnitt

Knekkpunktene i grøftetverrsnittet defineres med avstand fra senterlinjen og høyde, enten som absolutt høyde eller relativt til senterlinjen.

Knekkpunktene oppretter du ved å velge Ny med høyre museknapp i tredje vindu. Pass på å legge inn punktene i naturlig rekkefølge, fra venstre mot høyre. Gis avstanden med negativt fortegn, betyr dette at grøften ligger til venstre for senterlinjen.

Avslutning av grøfteflatene

Programmet finner skjæringspunktet mellom grøfteveggene og trau. Dersom grøften er plassert utenfor vegområdet, blir den avsluttet der veggene skjærer terrengoverflaten.

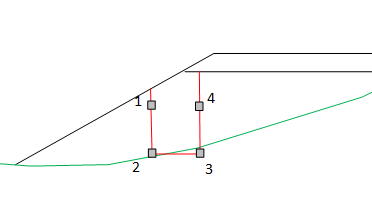

Figur: Skjæringspunkt mellom grøftevegger og trau

I de tilfellene der grøften er definert slik at det ikke blir skjæring som beskrevet over, vil grøfteveggene bli forlenget til skjæring.

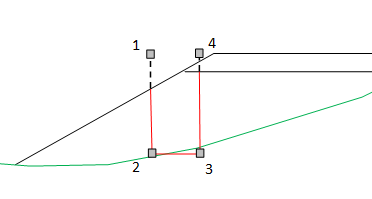

Figur: Forlengelse av grøftevegger til skjæring
