Kopier 2D/3D-linjer

Bruk denne dialogen til å kopiere linjer fra SFI-modellen til målebok eller utklippstavle.

Hvor finner jeg dialogen?

I SFI-modellen, velg Import/eksport - Kopier 2D/3D-linjer.

Eksportmål

Du kan kopiere linjer i SFI-modellen til:

  1. Målebok
    Dette valget åpner dialogen for målebok. Her kan du lage rådatafiler som kan overføres til målebok.
  2. Utklippstavle
    Dataene på utklippstavlen kan limes inn på applikasjonslag i Gemini Terrain etterpå.

Flateutvalg

Du kan bestemme hvilke linjer som skal være med ved å oppgi et flateutvalg.

Streng Beskrivelse Merknad
(-1.01),(1.01) Kun flatene -1.01 og 1.01 Det er linjene som går gjennom flatenes sluttpunkt som blir kopiert.
(-2.09:2.09) Flatene fra og med -2.09 til og med 2.09 Inkluderer alle flater i det angitte intervallet

Alternativer

Med valget Lag begrensningskontur kan programmet opprette en begrensningskontur (et polygon) i ytterkant av dataene. Dette kan være nyttig i mange sammenhenger, for eksempel hvis du skal triangulere linjene etterpå.

Tips

Hvis du ønsker å kopiere linjer uten høyde, huk av for Bare 2D-linjer. Dette valget beholder også radier, noe som for eksempel er nyttig hvis linjene skal brukes videre i en reguleringsplan.

3D-linjer og segmentering

Når du kopierer 3D-linjer, vil linjene bli splittet opp i mange små rette linjesegmenter. I buer kan du styre hvor godt disse segmentene skal passe i grunnriss (XY) og høyde (Z). Verdien i kriteriene for Maks. sirkelavvik bestemmer dette.

Merk

Hvis du setter sirkelavviket til 0, får du kun segmenter som går fra profil til profil.

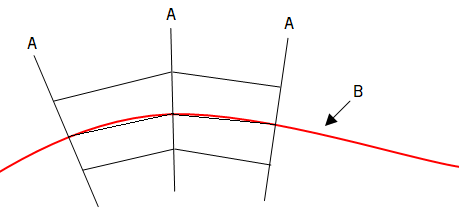

I eksempelet er Maks. sirkelavvik = 0. A = Tverrprofiler, B = Senterlinje

Egenskaper

Linjene får også med to egenskaper:

  • LTYPE
    LTYPE-egenskapen inneholder SFI-modellens flatekoder. En linje med LTYPE 1.01 betyr at dette er linjen som går gjennom flate 1.01 sitt sluttpunkt (lengst fra senterlinjen).

  • OBJTYPE
    Det er SOSI-objekttyper som blir tildelt linjene. Koblingen mellom flatekode i SFI-modellen og objekttype er definert i fcodes.ini [PCODE_OBJTYPE].

Tips

Denne koblingen kan du redigere hvis ønskelig via Innstillinger Gemini Terrain.
