Overbygning¶
Bruk denne dialogen til å definere eller redigere lag i overbygningen. Du bruker pakker, slik at hver overbygningstype kun er beskrevet én gang, selv om du bruker samme beskrivelse flere steder langs veglinjen.
Hvor finner jeg dialogen?¶
På verktøyboksen, velg SFI-egenskaper..., gå til arkfanen Vegkropp, og åpne tabellen Overbygning.
Bruk av dialogen¶
Dialogen har et eget vindu for forhåndsvisning, samt mulighet til å endre hvilket profil du vil se.
Merk
Det er ikke mulig å zoome i vinduet for forhåndsvisning. I tverrprofilredigering er det derfor også forhåndsvisning direkte i tverrprofilet. Her kan du både zoome og for eksempel måle avstander. Massetyper blir også oppdatert ved redigering i tabellen.
Prosedyre¶
Prosedyren for å definere overbygningen består av følgende tre hovedsteg:
- Definer overbygningspakke
- Definer overbygningsbeskrivelse
- Definer seksjoner (hvor overbygningspakkene skal gjelde)
Gjenta steg 1 og steg 2 for å opprette så mange pakker som nødvendig.
Overbygningspakke¶
Pakkene definerer du i tabellen øverst til venstre i dialogen. Aktiver kolonnen ved å peke og klikke, og skriv deretter inn navnet på pakken.
Overbygningsbeskrivelse¶
Selve definisjonen til overbygningspakken legger du inn i den nederste tabellen i dialogen. Her kan du definere:
- Lag i overbygning
- Indre fyllingsskråning
- Overganger i overbygning
Denne er kompatibel med VIPS 17.10 og nyere.
Merk
Spesiell planering er også avhengig av metodevalget du har gjort for overbygning. Enkel metode gir Gemini-tabell for spesiell planering. Velger du utvidet metode får du VIPS-kompatibel tabell for spesiell planering (tilgjengelig fra versjon 7.0).
Lag i overbygning¶
Denne tabellen inneholder vegflatene som er relevante for overbygningslagene. Kun mellomliggende flater (flategruppe 0-3) kan ha overbygning.

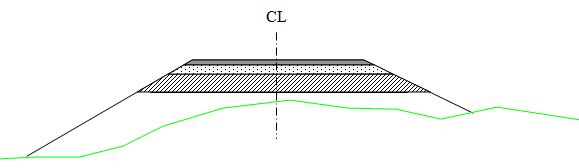

I tabellen legger du inn alle vegflatene som skal ha overbygning. Hver flate kan ha inntil ti overbygningslag. Tykkelsen på lagene skriver du rett inn i tabellen.
Er det midtdeler i vegoverflaten, kan du velge om det skal være overbygning også under disse. Dette gjør du ved å velge kode 0: Avslutt eller kode 1: Gjennomgående i den generelle flaten Midtdeler.
Merk
Dersom tabellen inneholder beskrivelse for hver midtdelerflate (for eksempel -0.01, 0.01, etc.), vil disse overstyre den generelle flaten for midtdeler.
For vegflatene legger du som nevnt inn tykkelsen direkte i listen.
Utvidet metode har også noen spesialfunksjoner i tabellen. For påfølgende vegflater kan du velge opsjonene Arv (A), Arv helning (H) og Avslutt (V). Disse kan spare deg for en del tasting. Valgene har hurtigtaster (bokstaven i parentes).
-

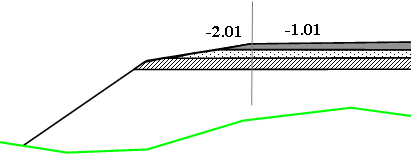

Arv: Lagtykkelsen blir arvet fra foregående flate som virkelig finnes i vegen. Helningen blir arvet fra vegflaten. Merk at du kun kan arve fra senterlinje og utover. Midtdelerflater kan for eksempel ikke arve fra utenforliggende flater.
-
Arv helning: Helningen blir arvet fra foregående vegflate.
-
Avslutt: Avslutter overbygningslaget. Merk at laget går til siste punkt i neste flate hvis det ikke er skjæring med vegoverflaten.
Du kan også styre utformingen til lagenes kanter i utvidet metode. Merk flaten i listen og velg Kant med helning til venstre eller Kant med helning til høyre med høyre museknapp. To ekstra rader blir satt inn i tabellen for beskrivelse av kanten. Kanten defineres med bredde og helning.
På venstre side av senterlinjen vil valget Kant med helning til venstre sette kantene inn på sluttpunktet på flaten, mens valget Kant med helning til høyre vil sette kantene inn på startpunktet på flaten.
Eksempel

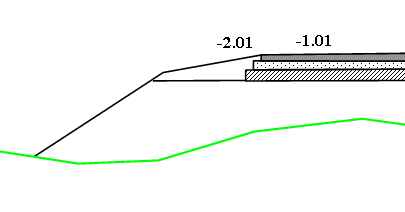

Tabellen og illustrasjonen viser et eksempel der valget Kant med helning til venstre er satt på flate -1.01 med bredde 0,1 og helning 0 (loddrett).
| Flate | Slitelag | ... | Bærelag 1 | ... | Forsterkningslag 1 | ... |
|---|---|---|---|---|---|---|
| -1.01 | Arv | Arv | Arv | |||
| Bredde, Venstre | 0.1 | 0.1 | 0.1 | |||
| Helning, Venstre | 99 | 99 | 99 |
Indre fyllingsskråning¶
I denne tabellen kan du sette indre fyllingsskråning for overbygningen, samt utgravingsskråning.
Huk av sjekkboksen Aktiver og legg inn skråning i kolonnen Helning. Regelen er at indre fyllingsskråning bygges i ytterste flate med overbygning.

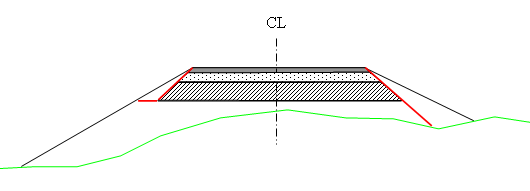

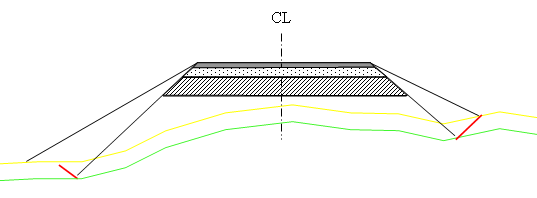

I figuren er indre fyllingsskråning utvidet til terrengoverflaten i fylling

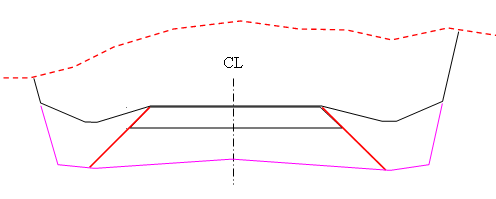

I figuren er indre fyllingsskråning utvidet til dypsprengning i skjæring
Hvis det er definert både trapping og indre fyllingsskråning, har trapping prioritet.
I forbindelse med indre fyllingsskråning/steinskråning er det også naturlig å legge inn utgravingsskråning
Merk at du kan definere indre fyllingsskråning kun på én side, enten venstre eller høyre side.
Overganger i overbygning¶
Med denne tabellen kan du styre overgangen når lagene gjør et sprang som følge av varierende tykkelser (mer enn 5 cm forskjell). Merk at det ikke blir bygget overganger for de to øverste lagene (slitelag og bindlag).
Vi har to varianter:
- Fra tykk til tynn

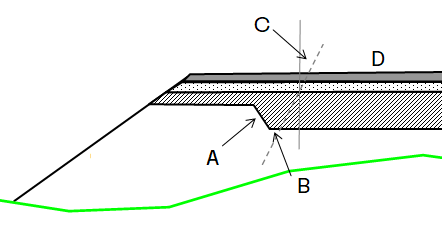

Figur: A = Overgangslinje, B = Ekstra bredde, C = Lastlinje, D = Startflate

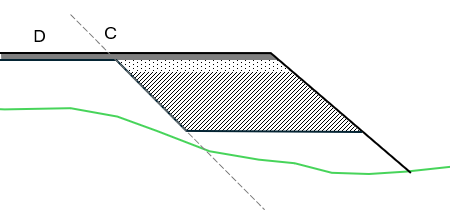

- Fra tynn til tykk
Figur: C = Lastlinje, D = Startflate
Seksjoner¶
I tabellene for Jordskjæring og fylling og Fjellskjæring definerer du seksjonene hvor de ulike pakkene skal brukes. Legg inn første og siste profilnummer for hver seksjon. Velg deretter overbygningspakke som skal gjelde for seksjonene. Du må minimum ha én seksjon for Jordskjæring og fylling og én seksjon for Fjellskjæring. Det er ingen begrensning i antall seksjoner.
Hvis du har opphold mellom to seksjoner, interpolerer programmet overbygningen i dette området.
Merk
Du må ha likt antall flater i overbygningspakkene for at interpolering skal virke.
For hvert tverrprofil finner programmet automatisk ut om det er overbygning for Jordskjæring og fylling eller Fjellskjæring som skal brukes. Som standard sjekkes alle punktene i overflaten (fra flate -3.999 til 3.999). Er punktene under fjellaget, velger programmet fjellskjæring, ellers velges jordskjæring og fylling.
Med innstillingen Sjekk alle flater aktiv vil programmet sjekke hver flate for seg. Start- og sluttpunkt for hver flate blir kontrollert, og overbygningstype for flaten velges etter samme regel som over.
Dette betyr at du kan bygge varierende overbygning i halvskjæringer, det vil si at programmet velger overbygning for jord i fylling og overbygning for fjell i skjæring.

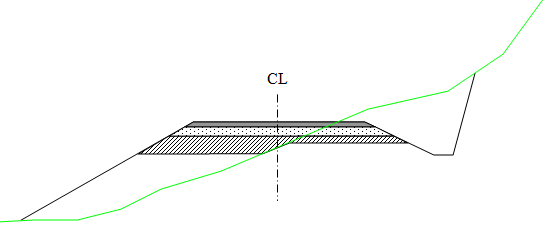

Her har programmet valgt overbygning for jord i fylling og overbygning for fjell i skjæring.
Merk
Du kan overstyre denne automatikken med tabellen Opptredende overbygning.
Under knappen Innstillinger for frostsikringslag kan du automatisk utelate frostsikring hvis gitte kriterier er oppfylt. Med disse innstillingene kan du klare deg med færre overbygningspakker.
VIPS-import¶
Importen leser innholdet i VIPS sine overbygningstabeller. Unntaket er tabellen for rehabilitering. Du vil få melding under importen dersom VIPS-prosjektet inneholder dette.
Redigering i tabeller¶
Du gjør et felt i tabellen aktiv for redigering ved å trykke [F2] eller klikke med venstre museknapp. I redigeringsmodus kan du flytte mellom kolonnene med [Tab] og [Shift] + [Tab]. Tilsvarende kan du bytte rad med [Pil opp] og [Pil ned]. Merk at piltastene også kan brukes til å flytte mellom felt når du ikke er i redigeringsmodus.
Forhåndsvisning¶
Forhåndsvisningen forutsetter at du står i et profil med vegflater. Det opplyses også om hvilken overbygningspakke som er vist i vinduet. Innholdet i forhåndsvisningen kan styres med de tre radioknappene til høyre i skjermen:
- Opptredende: Viser opptredende overbygning for profilet du står i dersom dette er angitt, gjeldende overbygning hvis ikke angitt
- Jordskjæring og fylling: Viser overbygning for jordskjæring og fylling brukt i profilet du står i
- Fjellskjæring: Viser overbygning for fjellskjæring brukt i profilet du står i
