Bakkeplanering

Bruk denne dialogen til å definere fyllingsflater som skal legges oppå den ordinære vegoverflaten eller skjæringsflater for å angi at noe av sideterrenget skal planeres ut. Eksempler på bruk kan være oppbygging av støyvoll og utjevning av sideterreng.

Hvor finner jeg dialogen?

På verktøyboksen, velg SFI-egenskaper..., gå til arkfanen Vegkropp, og åpne tabellen Sideområde.

Bruk av dialogen

Dialogen består av to tabeller som brukes til å definere og beskrive bakkeplanering.

Øvre tabell

Den øvre tabellen brukes til å definere strekningene med bakkeplanering og hvordan de starter og slutter.

Strekninger

Strekninger med bakkeplanering defineres med et start- og sluttprofil. Mellom to profiler blir verdiene interpolert lineært. Et nytt profil må defineres hver gang bakkeplaneringen skal endres.

Startpunkt for bakkeplanering

Startpunktet for bakkeplaneringen kan defineres med følgende metoder:

1. Høyde (absolutt)

Programmet bruker første flate utenfor skulderkant som skjærer med denne høyden.

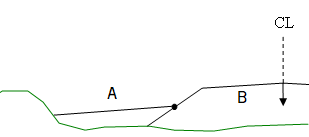

1. Vertikal avstand fra senterlinje

Figur: A = Bakkeplanering, B = Avstand

Programmet bruker første flate utenfor skulderkant som skjærer med denne høyden.

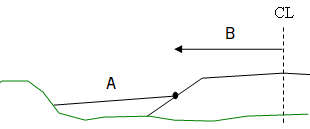

1. Horisontal avstand fra senterlinje

Figur: A = Bakkeplanering, B = Avstand

Programmet bruker første flate utenfor skulderkant som skjærer med denne avstanden.

1. Ytterkant på valgfri vegflate

Sluttpunkt for bakkeplanering

Sluttpunktet for bakkeplaneringen kan gis på to ulike måter:

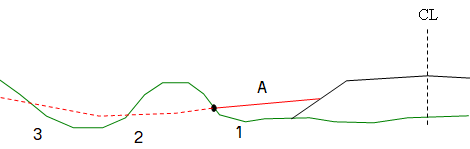

1. Første skjæring med terrenget

Figur: 1-3 = Flate 1-3, A = Bakkeplanering

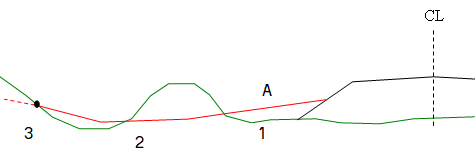

1. Siste flates skjæring med terrenget

Figur: 1-3 = Flate 1-3, A = Bakkeplanering

Startverdi

Du må angi verdi for startpunktet til bakkeplaneringen. Horisontal avstand fra senterlinje gis i meter og med positivt fortegn. Startpunktet må ligge utenfor skulderkanten.

Merk

Unntaket er når du angir ytterkant på valgfri flate. Her er startpunktet entydig definert ut fra flatens beliggenhet.

Nedre tabell

Den nedre tabellen brukes til å beskrive flatene. Selve oppbyggingen av bakkeplaneringen beskrives fortløpende med flater (1, 2, 3, osv.) utover fra startpunktet. Flatene beskrives med bredde og helning. Normalt bruker vi bare type Bredde og helning.

Bredde

Bredden gis i meter. Bredde kan også gis som udefinert (-) for ytterste flate.

Helning

Helning gis som forholdstall, det vil si 1:1 gis som 1.0 og 1:2 gis som 0.5. Fortegn angir om helningen går oppover eller nedover. Negativ verdi for helning betyr nedover i forhold til horisontalplanet.

Import fra andre systemer

VIPS-import

Importen leser innholdet i VIPS-tabellen: Bakkeplanering.
