Flateavgrensning¶

Bruk denne dialogen til å knytte en flate til en ekstralinje (avgrensningslinje). Linjen vil definere ytterste avgrensning til flaten.

Dialogen har ikke eget vindu for forhåndsvisning, men i tverrprofilredigering er det forhåndsvisning direkte i tverrprofilet. Her kan vi både zoome og eksempelvis måle avstander. Massetyper blir også oppdaterte ved redigering i tabellen. Vi kan også bytte profilnummer i dialogen og tverrprofilet blir oppdatert tilsvarende.

Hvor finner jeg dialogen?¶

På verktøysettet for Planlegging, prosjektering og utførelse, velg Flateavgrensning...

Avgrensningslinjer¶

Avgrensingslinjene er ekstralinjer i modellen. Vi kan bruke flateavgrensning i veger, kryss og byggegroper. For SFI-modeller redigerer vi disse linjene med funksjonen Ekstralinjer... på verktøysettet for Planlegging, prosjektering og utførelse. For kryss og byggegrop finner vi en egen knapp Avgrensningslinjer for skj/fyll... i egenskapsdialogen (arkfanen for Lag).

Informasjon

Ekstralinjer kan også være linjer importert fra eksterne modeller. ID-en for disse linjene vil da bestå av både linjenavn og navn på ekstern modell, eksempelvis 6.1_Veg2.sfi. Slike linjer kan vi oppdatere med knappen Oppdater eksterne linjer i modellen sin egenskapsdialog.

Fremgangsmåte

Skriv inn kode på flate som skal avgrenses mot ekstralinje
Fyll inn Fra / Til profilnummer hvor flateavgrensningen skal gjelde
Velg metode (de er detaljert beskrevet nedenfor)
Velg ekstralinje i nedtrekksmenyen

Profilintervall¶

Profilnummer legger vi inn manuelt i feltet eller peker/bruker snappunkt i tegningen. Snappunkt blir aktiv når kolonnen er merket (blå).

Vi kan også beregne profilnumrene for ekstralinjen sitt start og sluttpunkt. Valget for dette finner vi på høyremenyen.

Tips

Hvis vi setter et intervall som er lengre enn ekstralinjen, eksempelvis 0-9999, så vil ikke flaten bli bygget utenfor området som dekkes av ekstralinjen.

Advarsel

I byggegrop er begrensningskonturen (senterlinjen) vanligvis lukket. Det vil si at ekstralinjen kan passere profil 0. I disse tilfellene vil verdien for Fra profilet bli større enn Til profilet og du må manuelt splitte dette i to profilintervaller.

Metoder for flateavgrensning¶

Vi kan velge mellom flere metoder for hvordan linjen kan brukes:

Avstand fra linje, helning fra flatebeskrivelse
Avstand fra linje, helning fra vertikalkurvatur
Avstand fra linje, helning fra terrenget i linjen
Avstand fra flatebeskrivelse, helning fra vertikalkurvatur
Helning fra flatebeskrivelse, høyde fra vertikalkurvatur
Avstand fra flatebeskrivelse, helning fra terrenget i linjen

Figurene nedenfor, eksemplifisert med en vegmodell, viser hvordan de ulike metodene virker.

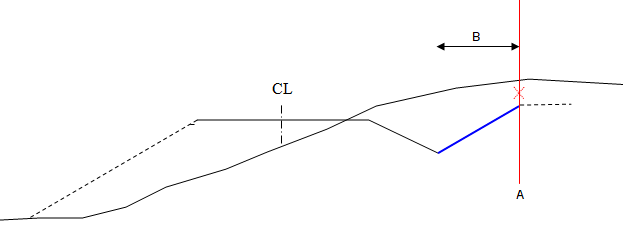

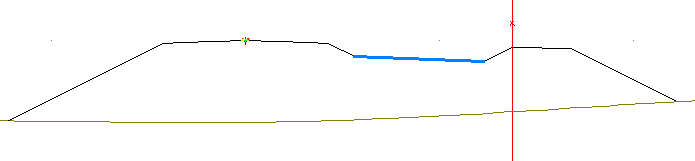

Avstand fra linje, helning fra flatebeskrivelse¶

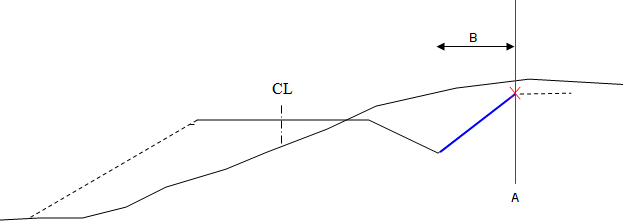

Programmet bruker linjen sin horisontalgeometri til å beregne bredden og henter helningen fra flatebeskrivelsen.
