Høydedifferanse

Bruk denne dialogen til å overstyre vertikalkurvaturen.

Hvor finner jeg dialogen?

I lengdeprofilredigering, velg Vertikalkurvatur, og trykk på knappen for Diff. høyde i dialogen.

Bruk av høydedifferanse er særlig aktuelt ved utbedringsarbeider eller forsterkning av eksisterende veg, når vertikalkurvaturen til eksisterende veg er tilfredsstillende.

Strekninger

Strekningene for Diff. høyde angis med Fra og med profil - Til profil. Det er ingen begrensning på antall strekninger (intervaller). Programmet bruker vertikalkurvaturen utenfor disse intervallene.

Høydedifferanse

En gitt verdi for høydedifferanse er avstanden mellom øverste fysiske lag (terrengoverflaten) og vegoverflaten. I intervallene der høydedifferanse er gitt, overstyrer denne vertikalkurvaturen.

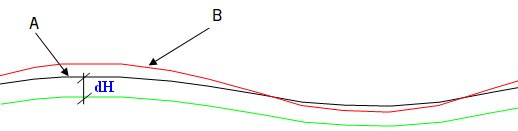

Figur: A = Vegoverflate (gitt med diff. høyde), B = Vertikalkurvatur

Høyden til det øverste fysiske laget hentes fra tverrprofilene. Om programmet bruker VIPS eller Gemini fysiske lag bestemmes av innstillingene under SFI-egenskaper.

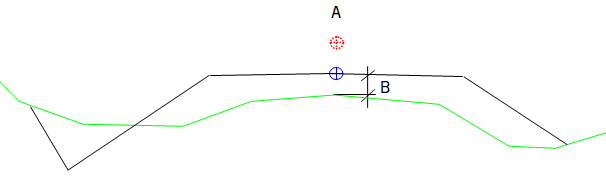

Figur: A = Vertikalkurvatur, B = Diff. høyde

Merk

Dersom noen av tverrprofilene ikke har fysiske lag der det er definert diff. høyde, bruker programmet vertikalkurvaturen for disse.
