Fjerning av matjord og vegetasjon¶
Bruk denne dialogen til å definere hvordan avslutningsflatene for vegoverflaten skal bygges ved fjerning av matjord og vegetasjon.
Hvor finner jeg dialogen?¶
På verktøyboksen, velg SFI-egenskaper..., gå til arkfanen Vegkropp, og åpne tabellen Underbygning.
Vegetasjon og matjord er som oftest lite bæredyktige masser og vil derfor i mange sammenhenger fjernes under vegkonstruksjonen, for eksempel ved lave fyllinger og hellende sideterreng. Matjordlag skrapes normalt av (tas vare på) når massene kan brukes til å kle skråninger og bakkeplaneringsflater.
Vegetasjon og matjordlag kan beskrives som egne sjikt i terrengmodellen. Se eget avsnitt om sjikt for nærmere beskrivelse.
Strekninger¶
Fjerning av matjord og vegetasjon angis med Fra og med profil - Til profil". Det er ingen begrensning på antall strekninger (intervaller). Dersom det er opphold mellom to strekninger, blir det ikke gjort noe her.
Utforming¶
Avslutningsflatene kan utformes på tre forskjellige måter (A i figurene = matjord/vegetasjonslag):

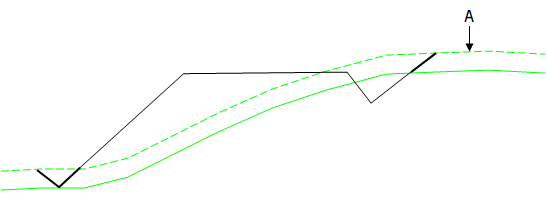

Metode 1: Fyllingsforlengelse, normal skjæring

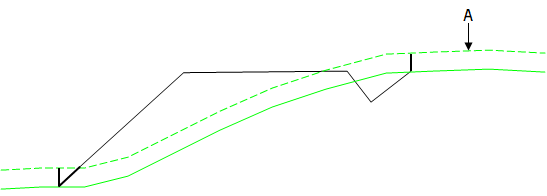

Metode 2: Fyllingsforlengelse, vertikal skjæring
Metode 3: Vertikal fylling, vertikal skjæring
Du kan også velge ulik utforming avhengig av om du er i skjæring eller fylling. Utforming skjæring brukes dersom flaten 4.01 eller den innenfor er under et godt lag (jord eller fjell).
Tvungen fjerning¶
Ved Nei må du angi kriteriene for fjerning av matjord og vegetasjon.
Ett av følgende kriterier må være oppfylt:

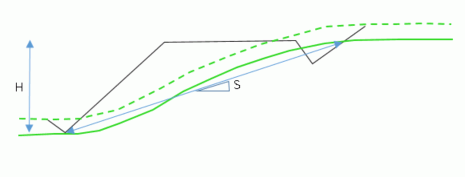

- Fyllingshøyde
Matjord og vegetasjon fjernes dersom en av høydene (under venstre og høyre skulderkant og under senterlinjen) er under gitt verdi.
- Helning
Matjord og vegetasjon fjernes dersom midlere terrenghelning mellom fyllingsfot på høyre og venstre side, eventuelt fyllingsfot og skjæringstopp, er brattere enn gitt verdi (gis som forholdstall).
Kombinasjon matjord/vegetasjon og masseutskiftning¶
Fjerning av matjord og vegetasjon har mye til felles med masseutskiftning. I et profil der vi har både matjord/vegetasjon og utskiftningsmasser, vil vi ha flere kombinasjonsmuligheter. Utforming 1 og 2 kan kombineres fritt, mens utforming 3 må gjøres både for matjord/vegetasjon og masseutskiftning.

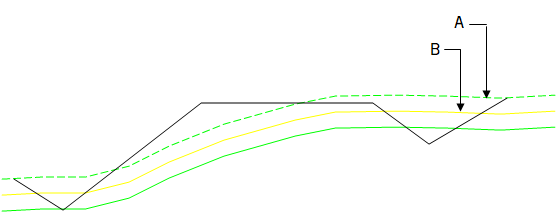

Kombinasjon 1-1. A = Matjord/vegetasjonslag, B = Utskiftningsmasse

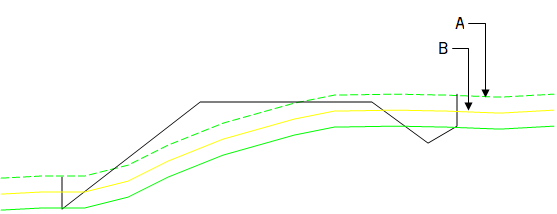

Kombinasjon 2-2. A = Matjord/vegetasjonslag, B = Utskiftningsmasse

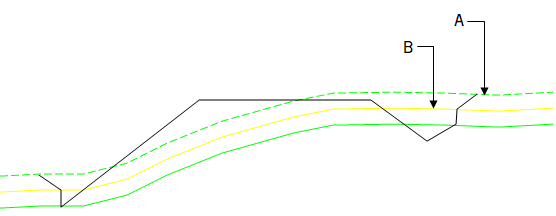

Kombinasjon 1-2. A = Matjord/vegetasjonslag, B = Utskiftningsmasse

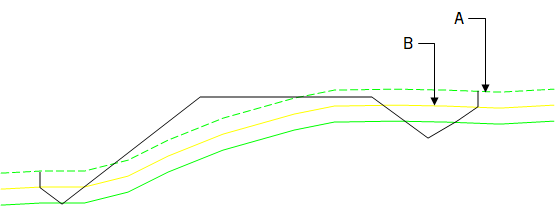

Kombinasjon 2-1. A = Matjord/vegetasjonslag, B = Utskiftningsmasse

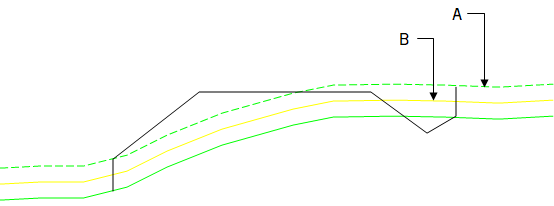

Kombinasjon 3-3. A = Matjord/vegetasjonslag, B = Utskiftningsmasse
VIPS-import¶
Importen leser innholdet i VIPS-tabellen: Fjerning av matjord og vegetasjon.
