Sideavgrensning¶
Bruk denne dialogen til å definere sideavgrensning, det vil si hvor langt til siden for senterlinjen profilet skal bygges. Sideavgrensning kan for eksempel være hensiktsmessig å bruke ved bruer, kulverter, og sammenkobling av flere veger.
Sideavgrensning kan gis på flere alternative måter:
- Flatenummer
- Avstand (fra senterlinje)
- Flate og avstand (fra ende på flate)
- Linje-ID
Hvis det er verdier i kolonnene for både flate og avstand, legges avstanden til enden av flaten. Hvis en linje-ID er angitt, vil den overstyre eventuelle verdier i kolonnene for flate og avstand.

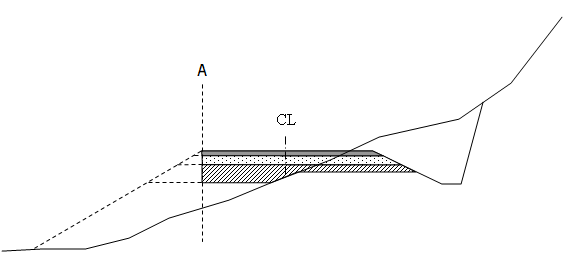

Sideavgrensningen(e) markeres med en loddrett, stiplet strek i tverrprofilet.
Figur: A = Sideavgrensning
Forhåndsvisning
Dialogen har ikke et eget vindu for forhåndsvisning, men i tverrprofilredigering er det forhåndsvisning direkte i tverrprofilet. Her kan du både zoome og for eksempel måle avstander. Massetyper blir også oppdatert ved redigering i tabellen. Du kan også bytte profilnummer i dialogen, og tverrprofilet blir oppdatert tilsvarende.
Strekninger¶
Strekningene (profilintervallene) for sideavgrensningen gis med Fra og med profil - Til profil. For å markere et brudd i sideavgrensningen, angir du - (bindestrek) i feltet for avstand.
Profilnummer legges inn manuelt i feltet eller ved å peke/bruke snappunkt i tegningen. Snappunkt blir aktivt når kolonnen er merket (blå).
Flate og avstand¶
Flate og avstand legges inn direkte i listen for venstre eller høyre side. En verdi i kolonnen for avstand blir lagt til flaten som er oppgitt.
Stopp ved flate
| Venstre side | ||
|---|---|---|
| Profil | Flate | Avstand |
| 1240 | -1.01 | 0.000 |
| 1250 | -1.01 | 0.000 |
I dette tilfellet vil profilet stoppe etter flate -1.01 i profil 1240.
Stopp ved avstand (negativ)
| Venstre side | ||
|---|---|---|
| Profil | Flate | Avstand |
| 1240 | - | -2 |
| 1250 | - | -2 |
I dette tilfellet vil profilet stoppe 2 meter til venstre for senterlinjen i profil 1240.
Stopp ved avstand (positiv)
| Venstre side | ||
|---|---|---|
| Profil | Flate | Avstand |
| 1240 | - | 1 |
| 1250 | - | 1 |
I dette tilfellet vil profilet stoppe 1 meter til høyre for senterlinjen i profil 1240.
Linje-ID¶
Legg inn ID-en til linjen som skal brukes som sideavgrensning.
Linjen kan være importert fra VIPS eller konstruert i planvisning med funksjonen for Ekstralinjer....
VIPS-import¶
VIPS-importen leser følgende tabeller: SIDEAVV, SIDEAVH.
