Overbygning (gammel metode)

Bruk denne dialogen til å definere hvordan overbygningen skal bygges.

Hvor finner jeg dialogen?

På verktøyboksen, velg SFI-egenskaper... og deretter arkfanen for Vegkropp og tabellen for Overbygning.

Strekninger

Strekningene for overbygningen gis med Fra og med profil - Til profil. Det er ingen begrensning i antall strekninger (intervaller). Hvis det er et opphold mellom to strekninger, blir det ikke bygget overbygning der.

Redigering i tabeller

Du gjør et felt i tabellen aktivt for redigering ved å trykke [F2] eller klikke med venstre museknapp. I redigeringsmodus kan du flytte mellom kolonnene med [Tab] og [Shift]+[Tab]. Tilsvarende kan du bytte rad med [Pil opp] og [Pil ned]. Piltastene kan også brukes til å flytte mellom felt når du ikke er i redigeringsmodus.

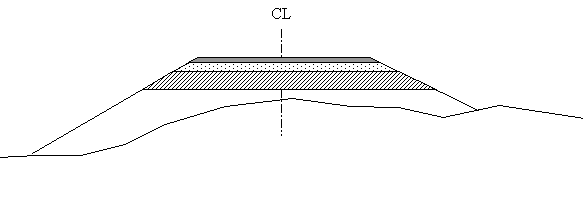

Lag i overbygning

Overbygningen kan beskrives med inntil tre lag:

• Dekke
• Bærelag
• Forsterkningslag

Kun mellomliggende flater (flategruppe 0-3) kan ha overbygning.

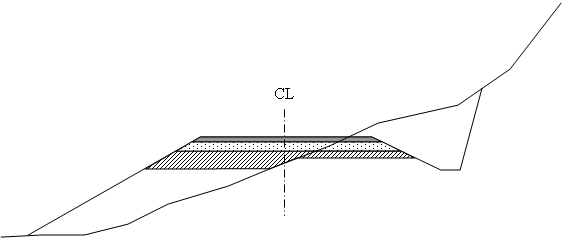

Halvskjæringer

Det er en liste med verdier for jord og en liste med verdier for fjell. Under bygging av forsterkningslaget tar programmet hensyn til om flatene ligger over eller under fjell.

Midtdeler

Merk

Hvis det er en midtdeler i vegoverflaten, kan du velge om det skal legges inn overbygning også her. Videre kan du velge hvilke lag du ønsker å ta med. Eksempelet under viser en midtdeler uten overbygning.

VIPS-import

Importen leser innholdet i VIPS-tabellen Overbygning.
