Dypsprengning (gammel metode)¶
Bruk denne dialogen til å definere hvordan dypsprengningslaget skal bygges. Ved dypsprengning bores og sprenges fjellet til et nivå som ligger under endelig utlastingsnivå (planum/traubunn).
Hvor finner jeg dialogen?¶
På verktøyboksen, velg SFI-egenskaper..., deretter arkfanen Veg og tabellen Underbygning.
Strekninger¶
Strekningene for dypsprengning angis med Fra og med profil – Til profil. Det er ingen begrensning på antall strekninger (intervaller). Hvis det er et opphold mellom to strekninger, blir det ikke bygget dypsprengning der.
Utforming¶
Du kan velge mellom fire utformingstyper:
- Takfall
- Ensidig fall venstre
- Ensidig fall høyre
- Helning venstre/høyre

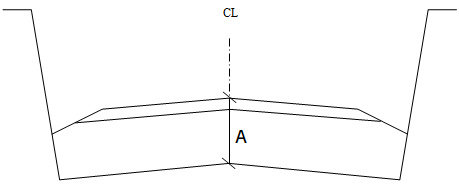

Takfall¶
Figur: A = Dybde
Som standard er dybden avstanden fra vegoverflaten til sprengningsnivået. Ved takfall gjelder dybden i senterlinjen, med mindre en referanseflate er angitt.
Hvis dybden til dypsprengningslaget på noe sted blir mindre enn angitt minimumsdybde, vil dypsprengningslaget justeres. Dypsprengningsplanet vil ingen steder ligge mindre enn angitt minimumsdybde under overflaten. Formen på overflaten og formen på dypsprengningen avgjør hvor dette punktet ligger. Det kan i praksis ligge hvor som helst i profilet.

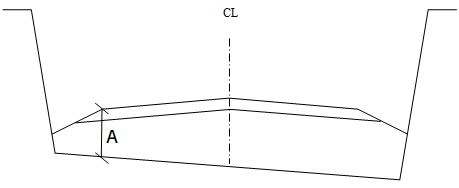

Ensidig fall mot venstre¶
Figur: A = Dybde
Som standard er dybden avstanden fra vegoverflaten til sprengningsnivået. Ved ensidig fall mot venstre gjelder dybden under ytterkanten i siste 2-er-flate (skulderflate), med mindre en referanseflate er angitt.
Hvis dybden til dypsprengningslaget mellom flate -3.9999 og 3.9999 blir mindre enn angitt minimumsdybde, vil dypsprengningslaget bli justert. Dypsprengningsplanet vil ingen steder ligge mindre enn angitt minimumsdybde under overflaten. Formen på overflaten og formen på dypsprengningen avgjør hvor dette punktet ligger. Det kan i praksis ligge hvor som helst i profilet.

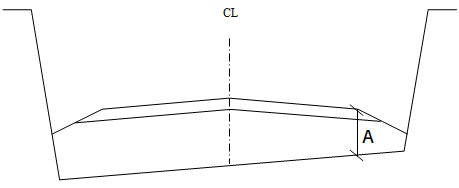

Ensidig fall mot høyre¶
Figur: A = Dybde
Som standard er dybden avstanden fra vegoverflaten til sprengningsnivået. Ved ensidig fall mot høyre gjelder dybden under ytterkanten i siste 2-er-flate (skulderflate), med mindre en referanseflate er angitt.
Hvis dybden til dypsprengningslaget mellom flate -3.9999 og 3.9999 blir mindre enn angitt minimumsdybde, vil dypsprengningslaget bli justert. Dypsprengningsplanet vil ingen steder ligge mindre enn angitt minimumsdybde under overflaten. Formen på overflaten og formen på dypsprengningen avgjør hvor dette punktet ligger. Det kan i praksis ligge hvor som helst i profilet.

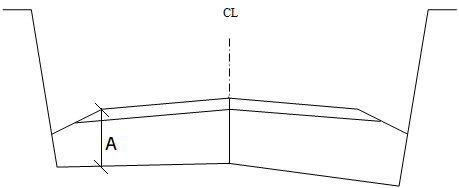

Helning venstre/høyre¶
Figur: A = Dybde
Dybden er avstanden fra vegoverflaten til sprengningsnivået. Ulik helning for venstre og høyre side kan angis. Ved helning venstre/høyre gjelder dybden i senterlinjen, med mindre en referanseflate er angitt.
Hvis dybden til dypsprengningslaget på noe sted blir mindre enn angitt minimumsdybde, vil dypsprengningslaget justeres. Dypsprengningsplanet vil på ingen steder ligge mindre enn angitt minimumsdybde under overflaten. Formen på overflaten og formen på dypsprengningen avgjør hvor dette punktet ligger. Det kan i praksis ligge hvor som helst i profilet.
Bredde¶
Ukjent bredde angis med - (bindestrek) i feltet for bredde.
Ved ukjent bredde gjelder følgende regler:
- Hvis en fjellskjæring eksisterer, vil dypsprengningen gå til skjæringen med forlengelsen til flate 5.01/5.02.
- Hvis ingen fjellskjæring eksisterer, vil dypsprengningen som standard gå loddrett til flate 4.09 (ytterste 4-flate).
Du kan også velge å stoppe dypsprengningen i en gitt flate for venstre og høyre side. Stoppunktet vil være det ytterste punktet på flaten. Fra stoppunktet går dypsprengningen loddrett opp til trauet.
Helning¶
Hvis helningen er udefinert og utformingen er Takfall, bruker programmet helningen fra flate 1.01. Hvis denne ikke eksisterer, brukes -1.01, 1.02 eller -1.02 i nevnte rekkefølge.
Programmet vil ikke bygge dypsprengningslaget ved andre utformingstyper hvis helningen er udefinert.
Referanselag og referanseflate¶
Med disse valgene angir du hvilket lag (standard er trau) og hvilken flate i laget dybden skal referere til.
VIPS-import¶
Importen leser innholdet i VIPS-tabellen Dypsprengning.
