Overflatebeskrivelser¶
Bruk denne dialogen til å definere hvordan overflater skal bygges, for eksempel en vegoverflate i et vegprosjekt.
Hvor finner jeg dialogen?¶
På verktøyboksen, velg SFI-egenskaper..., deretter arkfanen Vegkropp og tabellen Overflatebeskrivelser.
Forhåndsvisning¶
Dialogen har et eget vindu for forhåndsvisning av overflatebeskrivelsene, og du kan endre hvilket profil du vil se. Overflatebeskrivelsene kan vises enten mot reelle fysiske lag eller mot fiktive fysiske lag.
Det er ikke mulig å zoome i forhåndsvisningsvinduet. I tverrprofilredigering er det derfor også forhåndsvisning direkte i tverrprofilet. Her kan du både zoome og for eksempel måle avstander. Massetyper blir også oppdatert ved redigering i tabellen. Du kan også bytte profilnummer i dialogen, og tverrprofilet blir oppdatert tilsvarende.
Merk
Dersom du legger inn nye flater, for eksempel i et brukerdefinert lag, må disse være sortert for at forhåndsvisningen skal virke. Dette kan løses med Sorter fra kontekstmenyen (høyreklikk) i listen for flater.
Lag¶
Bruk knappen Ny... for å opprette en ny overflatebeskrivelse for et lag. Du kan velge mellom predefinerte eller brukerdefinerte lag.
Ved import av et VIPS-prosjekt oppretter programmet automatisk laget 0: Vegoverflate og legger inn flatene fra VIPS vegoverflatetabellen.
Referanseflate og referansehøyde¶
Referanseflaten angir hvilken flate vertikalkurvaturen refererer til. Referansehøyden angir referanseflatens høyde i forhold til vertikalkurvaturen.
Vanligvis er flate 1.01 referanseflate med referansehøyde 0, se eksempler nedenfor.
Informasjon
I dette tilfellet er det høyden i startpunktet på flaten som gjelder, mens i andre funksjoner er det sluttpunktet.
Eksempel uten midtdeler. Rød sirkel = Vertikalkurvatur, Flatenummer på venstre og høyre side
Eksempel med midtdeler (0-flater). Rød sirkel = Vertikalkurvatur, Flatenummer på venstre og høyre side
Klippe mot lag¶
Lagnumrene angir byggerekkefølgen til lagene. Du kan klippe et lag mot andre lag som bygges før dette laget, det vil si mot lag med lavere lagnummer. Videre kan du velge forskjellig lag på venstre og høyre side.
Skjærings- og fyllingsflatene er normalt definert til å klippe mot sjiktene (- på bredde i flatetabellen). Med Trim kan du overstyre dette og få flatene til å skjære mot klippelaget, selv om klippelaget for eksempel ligger over sjiktet.
Startpunkt for bygging¶
For andre lag enn overflaten har du også mulighet til å starte byggingen i andre punkter enn senterpunktet.
Valgene er:
- Senterpunkt
- Flate i lag
- Ekstralinje
For alle valgene kan du i tillegg sette et offset.
Velger du Flate i lag, må laget være bygget først. Rekkefølgen på byggingen er tunnel, overflate, overbygning, trau, dypsprengning og ekstralag (brukerdefinerte). Merk at for valget Flate i lag er startpunktet der flaten slutter.
Ekstralinjer kan legges inn i SFI-modellen med kommandoen Ekstralinjer....
Rediger ref. høyde...¶
Du kan la referansehøyden variere langs senterlinjen. Denne muligheten brukes for eksempel i grøfter.
Rediger flateavgrensning...¶
Dette valget er aktivt for manuell beregningsmetode. Med flateavgrensning kan du overstyre verdiene som er gitt i tabellen for en flate.
Se tilhørende dialoghjelp for en detaljert beskrivelse.
Rediger 3D-linjer...¶
Dette valget er aktivt når du har valgt kombinert beregningsmetode (Manuell/3D-linjer).
Se tilhørende dialoghjelp for en detaljert beskrivelse.
Beskrivelse av flatene¶
Programmet bruker samme nummerering av flatene som VIPS.

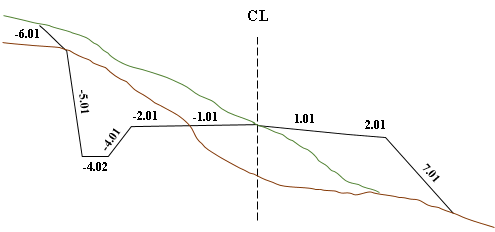

Figuren viser et eksempel på et vegprofil i jord og fjell.
Se eget avsnitt for en nærmere beskrivelse av VIPS-flater.
Det er to listevinduer som beskriver flatene i laget. Det venstre vinduet inneholder flatene med beskrivelse, mens det høyre inneholder flatenes utforming. Hver flate vil typisk ha en varierende beskrivelse langs senterlinjen.
Du gjør et felt i tabellen aktivt for redigering ved å trykke [F2] eller klikke med venstre museknapp. I redigeringsmodus kan du flytte mellom kolonnene med [Tab] og [Shift]+[Tab]. Tilsvarende kan du bytte rad med [Pil opp] og [Pil ned]. Merk at piltastene også kan brukes til å flytte mellom felt når du ikke er i redigeringsmodus.
Når flaten er lagt inn med tekst, beskrives dens utforming med Bredde og Helning fra profil til profil.
Merk
Knappen Hent flater fra 3D-linjer blir aktiv når du jobber med kombinert metode. Da kan du opprette alle flatene med ett enkelt tastetrykk. En forutsetning er at du har lagt inn flatekoder på 3D-linjene.
Flater hentet fra 3D-linjer (linjene representert med røde punkter)
Bruker du flateavgrensning for en flate, vil det være huket av for dette. Flateavgrensning definerer du med valget Rediger flateavgrensning.... Ekstralinjen som blir brukt til flateavgrensning, vil da overstyre tabellverdiene i kolonnen til høyre.
Her er det huket av for flateavgrensning for Skulder
Jobber du med kombinert metode, kan du også for flategruppe 1-3 bestemme om du skal bruke 3D-linje eller tabellverdier for bredde og helning. Dette bestemmer du ved å klikke i kolonnen.
Her er det huket av for å bruke 3D-linje
Du kan også beregne tabellverdier fra 3D-linjene. Merk flaten og finn valget på høyre museknapp.
Videre finnes det et spesialtegn for bredde og helning. Skal flatene for skjæring og fylling (5.01, 6.01, og 7.01) gå til de treffer tilhørende lag, må du sette en - (bindestrek) i breddefeltet.
Bindestrek i feltet for Bredde angir at flate 5.01 skal gå til den treffer tilhørende lag
Ønsker du at flaten skal arve helningen til flaten innenfor, kan du skrive - i feltet for helning. Helningen til flaten innenfor blir da skrevet i parentes, for eksempel -(0.03).
Endringer i bredde og helning blir interpolert for mellomliggende profiler. Merk at programmet vil hente verdier fra tabellen for flateavgrensning eller minimum grøftedybde hvis disse eksisterer for flaten.
Interpolering
| Profil | Bredde | Helning |
|---|---|---|
| 100 | 1 | 0 |
| 200 | 2 | 0 |
I dette tilfellet vil profil 150 få verdien 1,5.
Unngå interpolering
Du kan unngå å få interpolerte verdier i et intervall med følgende løsning:
| Profil | Bredde | Helning |
|---|---|---|
| 100 | 1 | 0 |
| 199.99 | 1 | 0 |
| 200 | 2 | 0 |
Unngå verdier i intervall
Du kan unngå å få verdier for denne flaten i et intervall med følgende løsning:
| Profil | Bredde | Helning |
|---|---|---|
| 100 | 1 | 1 |
| 100.01 | - | - |
| 200 | 2 | 0 |
Når en verdi i kolonnen for helning står i parentes, for eksempel -(-0.27), betyr dette at verdien er arvet fra en annen flate. Hvilken flate finner du ved å lete bakover. Det arves fra første flate som har en verdi for dette profilet.
Hva betyr "Overskriv" i kolonnen Type?¶
Importrutinen i Gemini Terrain sammenligner den ferdig beregnede VIPS vegoverflaten med VIPS vegoverflatetabellen. I noen tilfeller stemmer ikke disse overens i VIPS-prosjektet. Det kan blant annet bety at et annet kriterium har overstyrt vegoverflatetabellen. Vegoverflatetabellen, sammen med det ekstra kriteriet, har gitt den ferdig beregnede vegoverflaten i VIPS-prosjektet.
Siden Gemini Terrain ikke håndterer dette kriteriet, må disse situasjonene løses på en annen måte. Programmet løser det ved å legge inn nye verdier i vegoverflatetabellen for de aktuelle profilene. Da kan du bygge Gemini vegoverflaten lik VIPS vegoverflaten i disse. De nye verdiene markeres med Overskriv i kolonnen for Type.
Vær oppmerksom
Du bør være oppmerksom på kolonnen Type hvis du oppretter mellomprofiler og bygger flater der du ikke har VIPS-profiler. Da vil Overskriv kunne gi uønskede resultater.
Når programmet skal finne verdiene for en flate i et profil, gjøres det på følgende måte:
- Prøver å finne en "Overskriv-verdi" med eksakt treff på profilnummer.
- Hvis det ikke finnes et VIPS teoretisk vegoverflatelag i profilet, prøver programmet å interpolere verdiene basert på Overskriv-verdiene til naboene (profilet ligger mellom to Overskriv-verdier).
- Hvis et VIPS teoretisk vegoverflatelag finnes, eller interpoleringen basert på Overskriv-verdiene ovenfor ikke var mulig, gjøres følgende:
- Hvis flatebegrensning er gitt, forsøker programmet å hente verdiene basert på dette (flatebegrensning brukes bare for vegoverflatelaget).
- Hvis ikke flatebegrensning er gitt, prøver programmet å interpolere verdiene basert på de originale verdiene (uten overskriv).
- Hvis det heller ikke er mulig å interpolere, finnes det ingen verdi for denne flaten i dette profilet.
Ingen VIPS teoretisk vegoverflatelag i profil 125
| Profil | Bredde | Helning | Type |
|---|---|---|---|
| 100 | 2.5 | 0 | |
| 120 | 1 | Overskriv | |
| 130 | 2 | Overskriv | |
| 200 | 2.5 | 0 |
I dette tilfellet vil profil 125 få verdien 1,5, og profil 135 vil få verdien 2,5.
VIPS teoretisk vegoverflatelag i profil 125
| Profil | Bredde | Helning | Type |
|---|---|---|---|
| 100 | 2.5 | 0 | |
| 120 | 1 | Overskriv | |
| 130 | 2 | Overskriv | |
| 200 | 2.5 | 0 |
I dette tilfellet vil profil 125 få verdien 2,5, og profil 135 vil få verdien 2,5.
