Profiloppsett¶
Bruk denne dialogen til å bestemme hvor det skal genereres tverrprofiler. Utgangspunktet er en standard profilavstand, men flere andre parametere bestemmer hvor det opprettes ekstraprofiler.
Hvor finner jeg dialogen?¶
I Linjedefinisjon, velg Profiler - Oppsett.
Ekstraprofiler¶
Med valgene Fortettingsvinkel, Maks. sirkelavvik XY, og Maks. sirkelavvik Z genereres mellomprofiler automatisk i kurver.
Fortettingsvinkel gjelder kun for horisontalkurvatur. Dersom vinkelen mellom to påfølgende tverrprofiler (retningsendring) overstiger angitt verdi, opprettes et mellomprofil. Vinkelen angis i grader (360-graders system), og 0 gir ingen fortetting.
Tabell over fortettingsvinkel¶
| Radius | Profilavstand 5 meter | Profilavstand 10 meter | Profilavstand 20 meter |
|---|---|---|---|
| 10 | 28,65 | 57,30 | 114,59 |
| 20 | 14,32 | 28,65 | 57,30 |
| 50 | 5,73 | 11,46 | 22,92 |
| 100 | 2,86 | 5,73 | 11,46 |
| 200 | 1,43 | 2,86 | 5,73 |
| 500 | 0,57 | 1,15 | 2,29 |
| 1000 | 0,29 | 0,57 | 1,15 |
Denne beregnes ut fra følgende formel:
\(Vinkelendring = \frac{Profilavstand * 180}{ \pi * radius}\)
Tips
Hvordan bruker du tabellen? For eksempel, hvis du har en profilavstand på 10 meter og ønsker dobbel tetthet ved en radius på 50 meter eller mindre, skal du bruke 11,46 som fortettingsvinkel.
Med valget Maks. sirkelavvik XY angir du krav til maksimal pilhøyde, altså avviket mellom rettlinjer og horisontalkurvatur, som aksepteres. Det opprettes mellomprofiler helt til kravet er oppfylt.

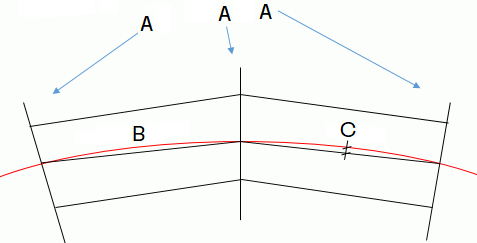

Figuren viser: A = Tverrprofiler, B = Horisontalkurvatur, C = Pilhøyde
Med valget Maks. sirkelavvik Z angir du krav til maksimal pilhøyde, altså avviket mellom rettlinjer og vertikalkurvatur, som aksepteres. Det opprettes mellomprofiler helt til kravet er oppfylt.
Figuren viser: A = Tverrprofiler, B = Vertikalkurvatur, C = Pilhøyde
Valget Ekstraprofiler ved parameterendringer er aktuelt for veger. Veger kan beskrives med tre ulike metoder:
- Vegparametre (parametrisk)
- Vegparametre (Manuell)
- Vegparametre (3D-linjer)
Informasjon
Hvordan virker dette valget? Når dette er aktivt, opprettes tverrprofiler slik at alle endringer i normalprofilet blir fanget opp. For parametrisk og manuell metode betyr det at du får profiler der vegflatene endrer bredde eller helning. For 3D-linje-metoden opprettes profiler der det er knekk mellom to påfølgende linjestykker.

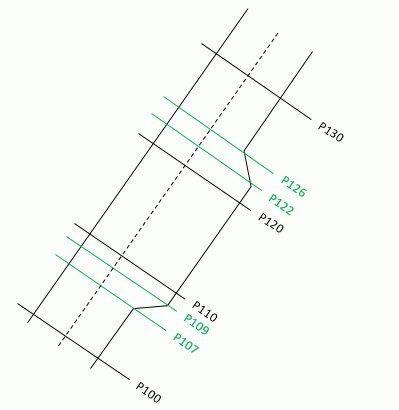

Figuren illustrerer ekstraprofiler ved parameterendringer
Valget Ved kurvepunkt gir profiler i alle kurve- og knekkpunkt langs senterlinjen. Dette gjelder også vinkelpunkt i vertikalkurvatur.
Valget Ved punkt i applag løser behovet for å generere tverrprofiler som går gjennom bestemte punkt i kartet, for eksempel spesielle punkt i en nærliggende konstruksjon. Forutsetningen er at du har digitalisert disse interessepunktene i et applikasjonslag. Applikasjonslaget velger du under knappen med tre prikker.
Merk
Som standard søker programmet etter punkt 200 meter til hver side av senterlinjen. Hvis du har valgt avstand venstre/høyre side større enn 200 meter, vil programmet bruke disse i stedet.
Skråstille (tilte) tverrprofilene normalt på vertikalkurvatur¶
Med dette valget kan du skråstille tverrprofilene slik at de står normalt på vertikalkurvaturen etter generering. Som standard genererer programmet profilene loddrett. Det er vanlig å huke av for dette valget i forbindelse med tunnelprosjekter.

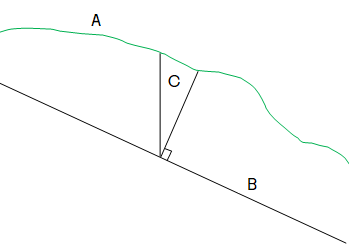

Figuren viser: A = Terrengoverflate, B = Vertikalkurvatur C = Tverrprofil (loddrett og tiltet)
Advarsel
Merk at du kun kan generere tiltede profiler mot triangelnett. Du vil få feilmelding hvis du prøver å generere tiltede profiler mot terrenggrid.
Automatisk høydejustering¶
Når du genererer tverrprofiler med to lag i modellen, kan det i noen tilfeller skje at fjell (06: fjell) ligger høyere enn jord (01: jord).

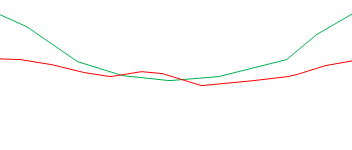

Illustrasjon av situasjon der fjell ligger høyere enn jord
Informasjon
Dette er i praksis ikke mulig, men kan forekomme med to innmålte modeller. Du kan derfor bestemme at programmet skal håndtere disse tilfellene automatisk.
Opprett lengdeprofil fra tverrprofildata¶
Lengdeprofil og tverrprofiler genereres og lagres uavhengig av hverandre i SFI-modellen. Ved å krysse av for dette valget vil lengdeprofilet bli opprettet fra tverrprofilenes senterhøyder. Dette skjer etter generering av tverrprofiler.
Eksempel
Dette valget brukes blant annet ved enkel prosjektering av skogsbilveger der det ikke finnes terrengmodell. I slike tilfeller går du opp senterlinjen i terrenget og profilerer tverrprofiler, for eksempel hver 10. meter.
