Linjegeometri

Bruk denne dialogen til å opprette eller redigere geometrien til: * Linje/polygon i standard applikasjonslag * Linje (polygon) i landmålingsapplikasjonslag * Linje i SFI-modell.

Hvor finner jeg dialogen?

På verktøysettet for Planlegging, prosjektering og utførelse, velg Opprett linje i applikasjonslag... eller Horisontalkurvatur (Linjedefinisjon).

Bruk av dialogen

Du kan redigere geometrien med to metoder: * Via dialogen for egenskaper * Ved bruk av "grips"

Når du redigerer via dialogen for egenskaper, har de ulike elementene i linjen følgende farger:

  • Rettlinje: Oransje
  • Klotoide: Lys grønn
  • Radius: Mørk grønn

Under redigering kan du slå på eller av hjelpeopsjoner for dynamisk linje, det vil si dynamisk tekst og hjelpegeometri.

Ikonet for hjelpeopsjonene finner du på verktøylinjen under kartvinduet.

Tips

Når du bruker SFI-modellen i forbindelse med vegprosjektering, har du gjerne valgt en vegklasse. Redigeringsfunksjoner og ekstrafunksjonalitet i forbindelse med dette er nærmere beskrevet i den generelle hjelpen.

Redigere via objektets egenskapsdialog

Du kan legge inn punkt og avrundinger dynamisk i skjermen eller manuelt i dialogen for egenskaper. Det vanligste er å bruke dynamisk konstruksjon. Manuell innlegging kan for eksempel brukes hvis du har en linjedefinisjon på papir som du ønsker å etablere digitalt.

Dynamisk redigering

Når du oppretter nye linjer i Gemini Terrain, brukers vinkelpunktmetoden. Det vil si at du legger ut alle vinkelpunktene før du setter inn avrundinger i punktene.

Vinkelpunktene plasseres før radiene settes inn i disse knekkpunktene

Fremgangsmåte

  1. Velg funksjonen for å opprette horisontalkurvatur i SFI-modell eller linje/polygon i applikasjonslag.
  2. Pek og trykk venstre museknapp i kartet for å registrere vinkelpunktene.
  3. Deaktiver ikonet Sett inn punkt på høyre museknapp.
  4. Pek og trykk venstre museknapp på første vinkelpunkt (punktet og linjen til neste punkt blir merket med blå farge).
  5. Velg ikonet for Sett inn/endre avrunding på høyre museknapp og angi ønsket avrunding med eller uten klotoider.
  6. Merk neste vinkelpunkt og legg inn ny avrunding. Fortsett slik til alle knekkpunktene har fått ønsket avrunding.

Merk

For linjer i SFI-modell vil det være en kobling til kravene i vegnormalen dersom dimensjoneringsklasse er valgt. Programmet foreslår minimum avrunding automatisk etter hvert som du legger inn vinkelpunktene.

Du kan også følge eksisterende linjer i applikasjonslag eller modeller, både i plan og 3D. Aktiver Følg linje på kontekstmenyen. Når du snapper til et punkt på linjen, endepunkt, midtpunkt eller skjæringspunkt, blir linjen du følger markert grønn i skjermen.

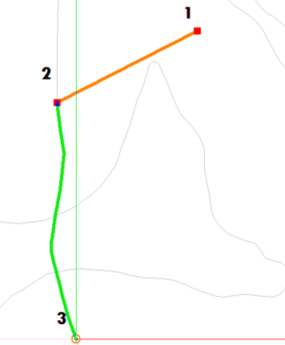

Eksempel på bruk av Følg linje**

Advarsel

Du kan kun følge sammenhengende linjeelementer. Hvis du for eksempel har to linjeobjekter med felles start- og sluttpunkt som du ønsker å følge, kan du ikke følge på tvers av disse. Mulig løsning: Følg linjen til sluttpunktet, registrer dette, slå av og på igjen Følg linje-funksjonen, og fortsett på neste linjeobjekt. Alternativt kan du sammenføye linjeobjektene først, for eksempel med topologiopprydding.

Redigere eksisterende linje (polygon)

Åpne egenskapsdialogen til et eksisterende objekt ved å dobbeltklikke på det i kartet eller listen, eller velg Egenskaper... på kontekstmenyen.

Sette inn punkt vilkårlig på linjen

Merk punktet du vil sette inn nye punkt foran, og aktiver ikonet Sett inn punkt på høyre museknapp. Alle innsatte punkt blir fortløpende satt inn rett foran det merkede punktet. Start derfor med det som er lengst unna. Du kan også bruke Følg linje her.

Linjeelementet etter det merkede punktet blir også markert blått. Dette viser også indirekte retningen til linjen.

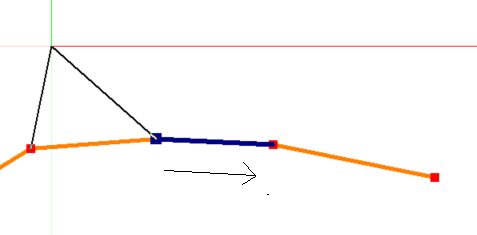

Knekkpunkt er valgt, og påfølgende linjeelement blir markert i blått

Fortsette linjen fra siste punkt

Hvis du ønsker å fortsette en linje fra siste punkt, må du klikke ved siden av sluttpunktet. Trykk deretter høyre museknapp og velg Sett inn punkt. Klikker du på sluttpunktet, blir dette merket med et kryss og punktet blir satt inn foran. Du kan også sjekke dette via egenskapsdialogen. Hvis du klikker ved siden av siste punkt slik at dette ikke er markert med blått, vil den tomme linjen nedenfor siste punkt i listen være markert.

Flytte en linje med buer og klotoider dynamisk

Når du skal flytte en linje med buer og klotoider dynamisk, kan du bruke funksjonene Flytt dynamisk via vinkelpunkt, Flytt dynamisk via punkt på linje, Flytt dynamisk klotoide sluttpunkt og Flytt dynamisk radius. Merk elementet du vil redigere (radius eller klotoide) og velg funksjonen på høyre museknapp.

Advarsel

Du må visuelt sjekke at det finnes en løsning for buer og klotoider når du dynamisk flytter linjen via vinkelpunkt eller punkt på linjen. Flytter du linjen så langt at geometrien ikke lenger lar seg løse, blir linjen markert med tykk strek og ingen buer eller klotoider blir tegnet.

Tips

Alle funksjonene på høyre museknapp har en hurtigtast. Du kan spare mange høyreklikk ved å lære disse.

Låse retning på linjeelementer

Dialogen for linjeredigering har en kolonne for informasjon om låste linjeelementer. Du kan låse retningen på ett eller flere elementer i listen. Det er kun retningen som blir låst, ikke lengden på linjeelementet. Dynamisk redigering kan derfor gjøre linjeelementet større eller mindre.

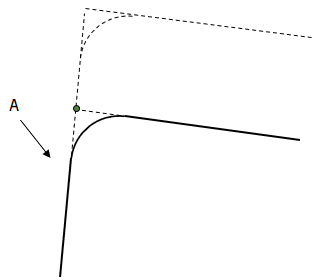

Figurtekst: A = Låst retning

Manuell redigering

Dette gjør du ved hjelp av funksjonene på høyre museknapp i dialogen. Her finner du også flere nyttige beregningsfunksjoner.

Fremgangsmåte

  1. Velg funksjonen for å opprette linje eller polygon.
  2. Trykk høyre museknapp og velg ikonet Dialog på/av.
  3. Trykk høyre museknapp i listen og velg Sett inn....
  4. Legg inn startpunkt, kurvepunkt og sluttpunkt.
  5. Merk deretter start kurvepunkt, trykk høyre museknapp og velg Rediger....
  6. Velg Bue 2 punkt og legg inn radius (husk fortegn).

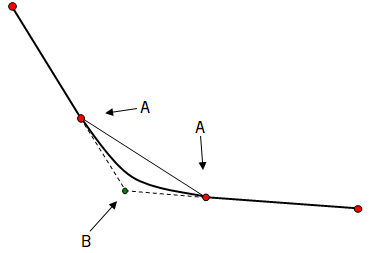

Figurtekst: A = Kurvepunkt, B = Vinkelpunkt

Funksjonene på høyre museknapp i dialogen er nærmere beskrevet i eget avsnitt.

Redigere via "grips" (bruk av håndtak)

"Grips" er spesielt nyttig når du ønsker å redigere geometrien til eksisterende linjer. Vær oppmerksom på at du ikke har angremulighet på samme måte som når du redigerer via egenskapsdialogen. Bruker du egenskapsdialogen, kan du alltid trykke Avbryt. Har du først flyttet punktet med grips, har du ikke denne muligheten.

Merk

Ved all redigering kan du laste opp igjen siste lagring. Valget Ignorer endringer... finner du både i egenskapsdialogen for applikasjonslag og egenskapsdialogen for SFI-modeller.

På verktøylinjen finner du ikonet for å slå på eller av "grips-redigering"

Ved å peke og klikke på en linje eller et polygon når "grips" er aktiv, blir noen punkter uthevet med et symbol. Disse gripehåndtakene kan du ta tak i og flytte direkte.

Når du peker på et gripehåndtak, får du opp et skjermtips som forteller hva som skjer ved venstreklikk på punktet. Andre aktuelle valg får du opp ved å klikke høyre museknapp.

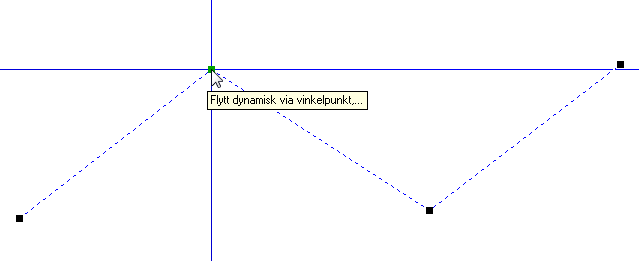

Skjermtips for venstre musetast ved å holde musepeker over gripehåndtaket

Hvis linjen inneholder buer og klotoider, får du opp ekstra gripehåndtak. Ved å dra i disse kan du endre linjen dynamisk.

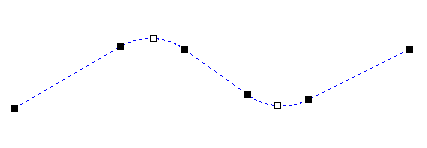

Figuren viser "grips" for en linje med buer

Informasjon i kolonnen for element

For linjer viser kolonnen lengden L=. Lengden vises også i feltet over koordinatlisten.

Hvis linjen har et opphold, vil det også stå Usynlig i kolonnen. Usynlig vil være markert på siste punktet før oppholdet begynner. Kolonnen vil for linjer med opphold vise lengden på begge linjestykkene.

For polygoner viser kolonnen i tillegg areal A=. Dersom polygonet har en øy, vil kolonnen vise Usynlig på samme måte som for linjer. Kolonnen viser også arealene for både hovedpolygon (+ areal) og øypolygon (- areal). Summen av disse polygonene finner du under egenskapsfanen.

3D-linje

I en 3D-linje har alle punktene høyde. Du kan slå av eller på 3D-linjevalget. Merk at alle høyder slettes dersom du endrer en 3D-linje til en 2D-linje.

Noen kommentarer til 3D-linjer:

  1. 3D-linjer har et eget valg på hurtigmenyen for å ekstrapolere linjen i 3D.
  2. De blir tegnet med eksakte høyder i 3D-visning. Linjedefinisjoner med udefinert høyde blir klistret på terrenget.
  3. Linjedefinisjonskommandoen LineDef(*.sfi) blir automatisk satt inn i lengdeprofilet når du genererer eller ser på eksisterende profiler.

Bruke hjelpelinjer

I noen tilfeller kan det være nødvendig å konstruere hjelpelinjer. Når hjelpelinjene er konstruert, kan du snappe til disse. Hjelpelinjer er nærmere beskrevet i den generelle hjelpen.

I mange sammenhenger ønsker du å opprette en linje som kun er en sirkel. Til dette spesialtilfellet kan du bruke hjelpegeometri.

Fremgangsmåte

  1. Opprett hjelpesirkel.
  2. Velg Opprett linje i applikasjonslag....
  3. Hold nede tasten [Ctrl].
  4. Pek på hjelpelinjesirkelen og trykk venstre museknapp (forutsetter at du ikke har registrert noen punkt i linjen på forhånd).
  5. Svar Ja for å opprette full sirkel.

Kolonnen for Brudd

Kolonnen for brudd viser vinkeldifferansen mellom to påfølgende elementer. Hvis du ikke har lagt inn avrundinger, vil du få brudd i hvert knekkpunkt. Det kan også være at elementer i linjen er flyttet uten at tilhørende kurvepunkt er oppdatert. Bruddkolonnen gir med andre ord en kontroll på at linjen er en matematisk korrekt senterlinje for veg.

Figurtekst: B = Bruddvinkel

Kolonne for Punkt-ID i landmålingsapplag

Linjeobjekter i landmålingsapplag har kobling til punktobjekter. På denne måten kan du sørge for at linjepunktenes koordinater blir oppdatert ved endring, det vil si etter beregning av de målte punktene.

Denne koblingen vises i kolonnen Punkt-ID.
