Innstillinger for tunnellag¶
Bruk denne dialogen til å angi spesielle innstillinger for tunnellag.
Hvor finner jeg dialogen?¶
På verktøysettet, velg SFI-egenskaper..., deretter Tunnel - Manuell beskrivelse - Innstillinger.
Tilgjengelige innstillinger¶
Følgende innstillinger kan settes:
- Hvilket lag det skal klippes mot
- Startpunkt for laget
- Rotasjon for laget
Fremgangsmåte
- Merk laget i dialogen for tunnelkontur.
- Høyreklikk og velg Innstillinger...
- Angi ønskede innstillinger for laget.
- Trykk OK for å lagre og avslutte innstillingene.
Eksempel: Opphøyd skulder med kantstein¶
Eksempelet under viser hvordan innstillingene brukes for opphøyd skulder (bankett) med kantstein.

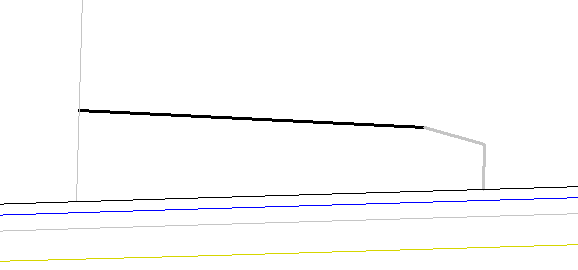

Innstillinger for tunnellag med kantstein og bankett
Vi bruker to lag: ett for kantstein og ett for bankett. Laget for kantstein skal følge tunnelens rotasjon, mens laget for banketten skal ha fast fall (minimum 5 ‰) og avsluttes mot tunnelveggen. Lagene konstrueres på vanlig måte med flater.
Lag 101: Kantstein H¶
- Klipp mot lag: (ikke satt)
- Start i: Flate i lag med Lag 0: Overflate og Pkode: (definert)
- Rotasjon: Tunnelrotasjon
Lag 102: Bankett H¶
- Klipp mot lag: Teo. 30: Tunnel
- Start i: Flate i lag med Lag 101: Kantstein og Pkode: (definert)
- Rotasjon: Urotert
Merk
Hvis du ønsker å starte laget, for eksempel 25 cm fra en flate, må du ta høyde for dette når du konstruerer flatene i laget.
Eksempel på flateinnstillinger¶

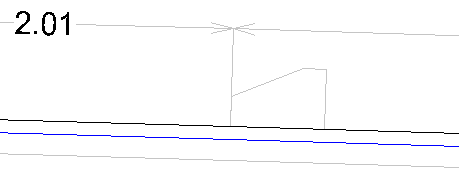

Start i flate 2.01¶
Flateinnstillinger: A = Flate, B = Avstand, C = Høyde, D = Radius

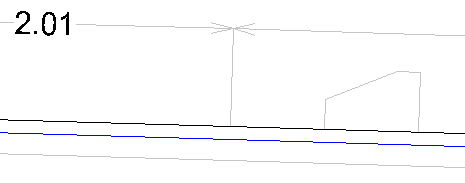

Start i flate 2.01 med offset 25 cm¶
Flateinnstillinger med offset: A = Flate, B = Avstand, C = Høyde, D = Radius
