Eksporter til felt¶
Bruk denne dialogen til å eksportere data fra SFI-modellen til totalstasjon eller eksterne formater.
Tilgjengelige formater¶
Formater for veg:¶
- LandXML tverrprofiler
- Leica DBX database (krever at LeicaSdkModuleForGemini.msi er installert)
- LandXML 3D-linjer
- LandXML bruddlinjer
- LandXML bruddlinjer og triangelnett
- Trimble DC
- Trimble RXL
- Trimble PRO
- Trimble GCS900 (krever at FileFlipper er installert)
- Trimble Earthworks (krever at FileFlipper er installert)
- VisualMachine LandXML 3D-linjer
- Topcon LandXML tverrprofiler
- Topcon RD3 database
- Bomag
- HAMM
Formater for tunnel:¶
- Leica DBX database (krever at LeicaSdkModuleForGemini.msi er installert)
- LandXML
- Trimble TXL
- IREDES kurvatur 2D
- IREDES kurvatur 3D
Advarsel
Ved eksport av tunnel Leica DBX database kan følgende feilmelding komme:
Export to Roadrunner FAILED: "ERROR: code 4 - Conversion failed"
Denne feilmeldingen opptrer blant annet hvis siste tunnelprofil er utenfor horisontalkurvaturen. Løsningen er å redigere profilnummeret til å være innenfor linjen, eksempelvis endre profilnummer fra 428.138 til 428.136 for tunnelkonturen.
Formater for tunnel tverrprofillag:¶
- Leica DBX database (krever at LeicaSdkModuleForGemini.msi er installert)
- LandXML
- Trimble TXL
- IREDES kurvatur 2D
- IREDES kurvatur 3D
Informasjon
I denne eksporten er det resultatlagene (konturene) i tverrprofilene som blir eksportert. Under eksporten blir profilene avroterte (null rotasjon) og identiske og dermed overflødige profiler blir fjernet.
En rotasjonstabell forteller hvordan lagene skal roteres langs senterlinjen.
Tips
Merk at sammensatte lag kan eksporteres med denne metoden, samt at manuelle redigering i tverrprofillagene også vil komme med.
Eksport av tunneltverrprofillag er med andre ord en fleksibel eksport, som har flere muligheter enn direkte eksport av tabellverdiene.
Oppsett¶
For enkelte formater blir knappen Oppsett... aktiv. Under denne kan vi sette noen opsjoner som blant annet påvirker navnekonvensjonen for linjene. Vi henviser til dialoghjelpen for nærmere beskrivelse.
Eksporter lag¶
Ved å huke av for dette valget kan vi eksportere lag i SFI-modellen. De ulike teoretiske lagene i tverrprofilet blir da valgbare i listen.
Merk
For noen format er det kun mulig å eksportere ett lag om gangen.
Advarsel
For 3D-linjeformatene er det ikke mulig å eksportere ut lag som ligger til side for senterlinjen, det vil si at lagene ikke inneholder senterpunkt. I disse tilfellene kan vi løse det med å opprette et sammensatt lag og eksportere dette.
Hvis ikke valget er huket av vil kun senterlinjen (3D-linje eller horisontalkurvatur med eller uten vertikalkurvatur) bli tatt med.
Flateutvalg¶
Vi kan avgrense SFI-modellen sidevegs ved å oppgi hvilke flater vi ønsker å ta med. Dette løser vi ved å oppgi en tekststreng med flatekodene.
| Streng | Beskrivelse | Merknad |
|---|---|---|
| -(1.01),(1.01) | Kun flatene -1.01 og 1.01 | For format som gir 3D-linjer er det linjene i flatenes endepunkt som blir eksportert. |
| (-2.09:2.09) | Flatene fra og med -2.09 til og med 2.09 |
Profilintervall¶
Vi kan ta ut en del av SFI-modellen ved å sette profilområde. Gi inn Fra profil og Til profil.
Merk
Programmet kutter kun tverrprofilene ved disse profilnumrene. Senterlinjen kuttes ved elementet foran og elementet bak.

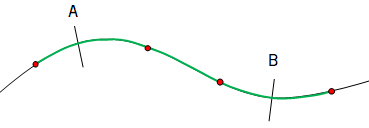

Eksempel
Elementene markert med grønn farge kommer med selv om Fra profil og Til profil angir en mindre del av senterlinjen.
Figurtekst: A = Fra, B = Til
Maksimal sirkelavvik¶
Disse valgene gjelder kun når vi eksporterer lag i SFI-modellen. Ellers er de grået ut.
Sirkelavvik XY¶
Maks. sirkelavvik XY er kun aktivt for de formatene som gir 3D-linjer. For de andre formatene som gir tverrprofiler er valget grået ut.
Alle 3D-linjene i SFI-modellen blir delt opp i linjesegment (også senterlinjen sin horisontalkurvatur). Vi kan styre hvor godt disse segmentene skal passe til buene i grunnriss (XY). Verdien i kriteriet Maks. sirkelavvik XY bestemmer dette. Setter vi sirkelavviket til 0 får vi kun segmenter som går fra profil til profil.
Eksempel
Maks. sirkelavvik = 0
Figurtekst: A = Tverrprofiler, B = Senterlinje
Sirkelavvik Z¶
Senterlinjen sin vertikalkurvatur vil også bli delt opp i linjesegment som de andre 3D-linjene i SFI-modellen. Vi kan styre hvor godt segmentene skal passe til buene i vertikalkurvaturen på samme måte som i XY (grunnriss).
Toleranse¶
Dette valget er aktivt for tunnel.
Like og overflødige konturer og tunnelrotasjoner vil bli slettet ved eksport.
Vi kan oppgi hvilken toleranse vi ønsker å bruke. Toleransen oppgis i meter, og gjelder for profiler og konturer (avstand, høyde og radius).
Informasjon
For rotasjoner benyttes en fast toleranse på 0,0001.
Funksjonen ivaretar koblingen mellom profiler og konturer ved å oppdatere referansene for de data som slettes.
