Opprett modell¶

Bruk denne dialogen til å opprette nye modeller: SFI, XFI og EFI.

Hvor finner jeg dialogen?¶

Høyreklikk i det vertikale listefeltet for modeller, og velg Opprett...

Om maler¶

Programmet velger automatisk en mal basert på valgt modelltype. Du kan overstyre valget av mal ved å trykke på knappen med tre prikker. En mal kan blant annet inneholde predefinerte massetyper.

Fremgangsmåte

Høyreklikk i listen for modeller.
Velg Opprett...
Velg modelltype.
Velg eventuelt mal for modellen ved å trykke på knappen med tre prikker. For SFI-modeller (veier) velges typisk en mal i henhold til ønsket vegklasse.
Skriv inn filnavn for den nye modellen i feltet Navn. Hvis filen skal lagres et annet sted enn i prosjektmappen, trykk på knappen med tre prikker og bla til ønsket plassering.
Trykk Opprett for å åpne egenskapsdialogen for modellen.

Detaljert om EFI-modeller¶

EFI-modeller kan være av to typer:

Volumkontur (sjikt mot sjikt)
Byggegrop

Volumkontur¶

Volumkontur brukes til masseberegning mellom to fysiske lag (sjikt). Datagrunnlaget for sjiktene kan være innmålte eller konstruerte, for eksempel opprettet med funksjonen Bygg skjæring/fylling fra linje polygon...

Basert på begrensningskonturene til sjiktene beregner programmet automatisk områdene hvor begge sjiktene er definerte. Dette forutsetter at sjiktene har begrensningskonturer, og at terrenggridet er satt til udefinert utenfor disse.

Skraverte områder illustrerer massetype

Merk

Dersom du lager egne maler for masse mellom lag, må du bruke lagene 98: BUNN FYSISK LAG og 99: TOPP FYSISK LAG. Programmet vil da automatisk bytte ut disse med valgene du gjør for sjikt 1 og sjikt 2 i dialogen.

Byggegrop¶

Med modulen Gemini DigSite får du tilgang til utvidet funksjonalitet, blant annet støtte for mange teoretiske lag og beregning av skjærings-/fyllingsvinkler. Du kan også flytte byggegropen dynamisk i XY og Z, og få den beregnet på nytt.

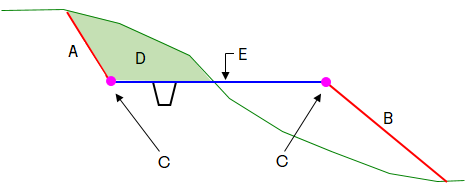

Byggegrop: A = Skjæring, B = Fylling, C = Begrensningskontur, D = Massetype, E = Kt.
