Vertikalkurvatur¶

Bruk denne dialogen til å opprette eller redigere geometrien for vertikalkurvatur.

Hvor finner jeg dialogen?¶

På verktøyboksen, velg ikonet Vertikalkurvatur.

Bruk av dialogen¶

Geometrien kan redigeres med to metoder: enten via egenskapsdialogen eller via Grips.

Merk at det vil være en kobling til kravene i vegnormalen (N100) dersom dimensjoneringsklasse er valgt i dialogen for SFI-egenskaper.

Under redigering kan du slå på eller av hjelpeopsjoner for dynamisk linje. Ikonet for hjelpeopsjonene (dynamisk tekst og hjelpegeometri) finner du på statuslinjen nede til venstre.

Redigere via objektets egenskapsdialog¶

Når vi redigerer via egenskapsdialogen kan vi legge inn punkt og avrundinger manuelt i dialogen eller dynamisk i skjermen.

1) Manuell redigering¶

Manuell innlegging i dialogen gjør vi med å legg inn vinkelpunkt med radius

Fremgangsmåte

Velg Vis dialog på hurtigmenyen (høyre museknapp).
Trykk høyre museknapp og velg Legg til...
Legg inn høyde for startpunkt.
Trykk høyre museknapp og velg Legg til...
Legg inn profilnummer og høyde for vinkelpunkt 1.
Fortsett på samme måte for alle vinkelpunkter og sluttpunkt.
Merk første vinkelpunkt, trykk høyre museknapp og velg Rediger...
Legg inn høyde på vinkelpunkt, velg type avrunding (sirkel eller parabel), og tilhørende parameter.
Fortsett på samme måte for resten av vinkelpunktene. Merk at du kan utveksle data mellom dialogen for vertikalkurvatur og for eksempel Excel med Kopier og Lim inn-funksjonen på høyre museknapp. Husk å merke alt, også "Vertical Align", når du skal kopiere data tilbake fra Excel.

Kurvepunktene beregnes automatisk fra vinkelpunkthøyde og avrunding.

Du kan også legge inn vertikalkurvaturens kurvepunkter ved å bruke Rediger som kurveelement i Excel.... I noen tilfeller kan vertikalkurvaturen beskrives på denne måten. Du må alltid starte og slutte med et rett linjeelement.

Fremgangsmåte

Velg Rediger som kurveelement i Excel... i dialogen.
Legg inn profilnummer, høyde og radius for start på linjen.
Legg inn første kurvepunkt (radius = 0).
Legg inn andre kurvepunkt (radius = nnn).
Fortsett med resten av kurvepunktene og avslutt med siste punkt på linjen.
Avslutt Excel og lagre.
Programmet konverterer beskrivelsen til profilnummer, høyde og radius for vinkelpunktene.

Eksempel

2) Dynamisk redigering¶

Fremgangsmåte

Aktiver Sett inn punkt på hurtigmenyen.
Pek og trykk venstre museknapp i lengdeprofilet for å registrere startpunktet, vinkelpunktene og sluttpunktet.
Lås helning for strekkene ved behov (låste helninger markeres med S i kolonnen for lås).
Deaktiver ikonet for å sette inn punkt etter at alle punktene er registrert.
Pek og trykk venstre museknapp på første vinkelpunkt (punktet markeres med et lite kryss i skjermen).
Velg Sett inn/endre avrunding på hurtigmenyen og angi ønsket avrunding.
Merk neste vinkelpunkt og legg inn ny avrunding. Fortsett til alle vinkelpunktene har fått ønsket avrunding.

Hvordan sette inn punkt på eksisterende linje?¶

Fremgangsmåte

For å fortsette linjen fra siste punkt: Klikk ved siden av sluttpunktet. Hvis dialogen er åpen, ser du at den tomme linjen nedenfor siste punkt i listen er merket. Trykk deretter høyre museknapp og velg Sett inn punkt.
For å sette inn punkt mellom to eksisterende punkt: Nye punkt settes inn foran det punktet du merker. Punktet markeres med et svart lite kryss i vertikalkurvaturen. Hvis dialogen er åpen, ser du at punktet er merket i listen. Merk punktet i skjermen og velg Sett inn punkt.

Redigere via grips (bruk av håndtak)¶

Grips er spesielt nyttig når vi ønsker å redigere geometrien til en eksisterende vertikalkurvatur. Vi finner ikonet for å slå på/av grips-redigering på verktøylinjen.

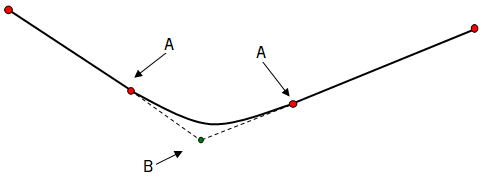

Ved å peke og klikke på vertikalkurvaturen når Grips er aktiv blir noen punkter uthevet med et symbol. Disse gripehåndtakene kan vi ta tak i og flytte direkte.

Tips

Når du peker på et gripehåndtak får du opp et skjermtips som forteller hva som skjer ved venstreklikk på punktet. Andre aktuelle valg får du opp ved å klikke høyre museknapp.

Advarsel

Vær oppmerksom på at du ikke har noen angremulighet på samme måte som når du bruker dialogen. Har du først flyttet punktet med grips kan du ikke trykke avbryt for å ignorere endringen.

Informasjon

Du kan alltid bruke Ignorer endringer i SFI-dialogen for å hente opp siste endring dersom du har gjort en feil med grips-redigering.

Kontroll mot vegnormen (N100)¶

Under konstruksjon av en vertikalkurvatur i en SFI-modell som har en aktiv dimensjoneringsklasse får brukeren informasjon om kravene i denne, det vil si maks. stigning, min. radius i høybrekk og min. radius i lavbrekk.

Merk

Vi kan overstyre disse kravene ved behov, men avvik fra vegnormen bør dokumenteres i prosjektet.

Tilkobling i kryssområder¶

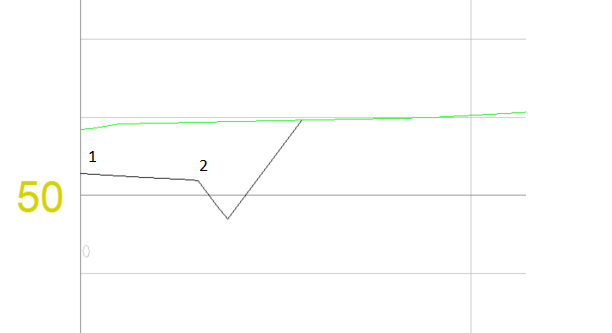

I kryssområde må vi koble oss på en annen veg og da er det naturlig å hekte seg på denne i punkt 1 og punkt 2 (avansert snitt vil vise vegkroppen vi skal hekte oss på).

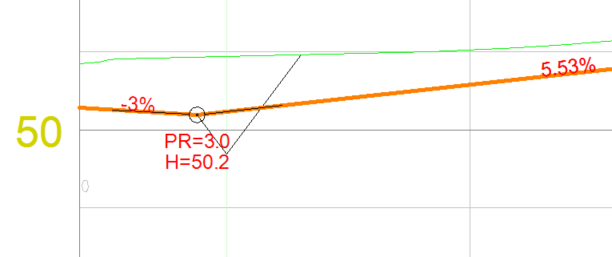

Vi vil da få beskjed om at minimum radius er for stor, men vi får mulighet til å fortsette uten radius.

Ved behov kan vi også legge inn en liten radius her etterpå.

Visualisering av avvik¶

Når du åpner dialogen for en eksisterende vertikalkurvatur i lengdeprofilredigering eller presentasjonstegning for lengdeprofil, utføres også en kontroll så sant vegmodellen inneholder en dimensjoneringsklasse.

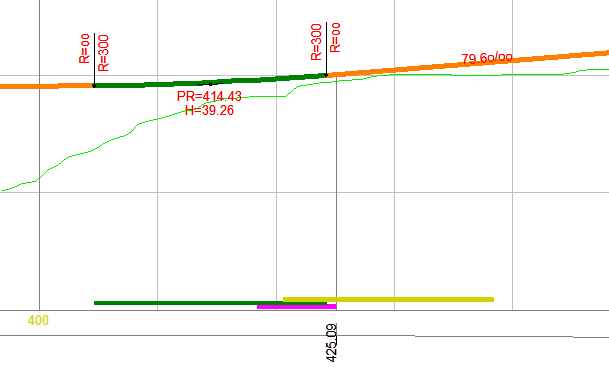

Avvikene vises grafisk nederst i lengdeprofilvinduet, hvor fargene indikerer type feil og profilområdet feilene er representert i:

Gul: Min./maks. resulterende fall
Magenta: Maks. stigning
Grønn: Min./maks. vertikalkurveradius

Fargevisningen hjelper deg å identifisere hvor du må gjøre justeringer for å oppfylle kravene i vegnormen.
