Beregn verdier fra 3D-linjer¶

Bruk denne dialogen til å beregne tabellverdier fra 3D-linjer for en flate.

Forberedelser¶

3D-linjene må være kodet med flatekode og sortert, se eksempel nedenfor.

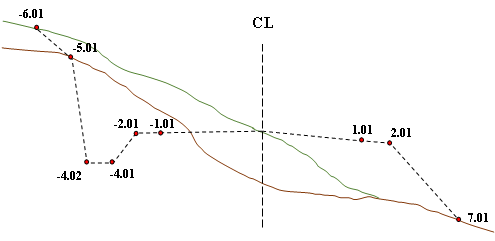

Eksempel på 3D-linjer kodet med flatekode

Med dette valget beregner programmet både bredde og helning for flaten.

Profil	Bredde	Helning
100	2	-0.5
200	2	-0.5

Velger du kun Helning, får du udefinert bredde for flaten. Dette er et vanlig valg for flategruppe 5, 6 og 7.

Profil	Bredde	Helning
100	-	-0.5
200	-	-0.5

Med dette valget ekstrapolerer programmet tabellverdier for flaten i de områdene der det ikke finnes beregning fra 3D-linjene.

Verdier for flate -7.01: Fylling er i henhold til 3D-linjene udefinert mellom profil 18 og profil 41.

Udefinert område mellom profil 18 og 41

I eksempelet over kan det være to situasjoner: helningen kan være lik eller ulik før og etter det udefinerte området.

Valget ikke aktivt:

Valget aktivt:

Profil	Bredde	Helning
0	-	-0.5
53	-	-0.5

Valget ikke aktivt:

Valget aktivt:

For å unngå for mange unødvendige tabellverdier som følge av små forskjeller, kan du sette en toleranseverdi.

Uten toleranseverdi:

Med toleranseverdi 0.01:

Profil	Bredde	Helning
0	-	-0.500
19	-	-0.501
