Innstillinger for bygging¶

Bruk denne dialogen til å bestemme hvilke tabeller som skal være aktive, og angi parametere som styrer hvordan bygging utføres.

Hvor finner jeg dialogen?¶

På verktøyboksen, velg SFI-egenskaper..., gå til arkfanen Vegkropp, og trykk på knappen Innstillinger...

Bruk av dialogen¶

Dialogen har ikke forhåndsvisningsvindu, men i tverrprofilvisning ser du resultatet direkte i profilet under redigering.

Ved import av VIPS-data fylles dialogen ut med tabellene som importeres fra VIPS-prosjektet. Disse tabellene bygges når du senere bygger flater for profilene.

Du kan huke av eller fjerne haker for de tabellene du ønsker å bygge flater for, etter hvert som du gjør endringer i vegmodellen.

Merk

Det kan være flere valg under hver hovedtabell.

Advarsel

Tilpasning til eksisterende veg er alltid grå i dialogen, da denne tabellen ikke brukes i Gemini Terrain. Se advarsel i importlogg for VIPS-import.

Sideområder¶

Juster jordskjæring opp til fjell¶

Jordskjæring følger fjell i tilfeller der fjellet er brattere. I enkelte tilfeller kan dette bli mange flater.

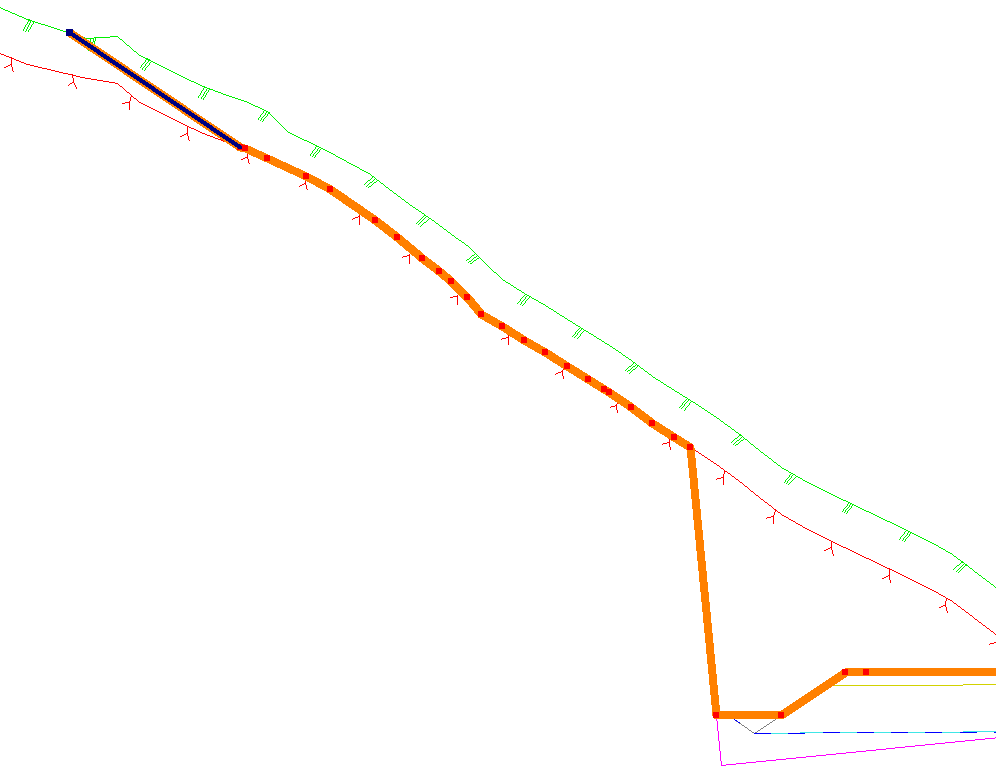

Jordskjæring med justering opp til fjell

Slår du av dette valget, tillater du jordskjæring å gå under fjell og får dermed færre flater.

Utvid overflaten til ytterkanten¶

Med dette valget kan du velge om overflaten skal utvides til ytterste kant (topp utgravingsskråning) eller ikke.

Uten utvidelse¶

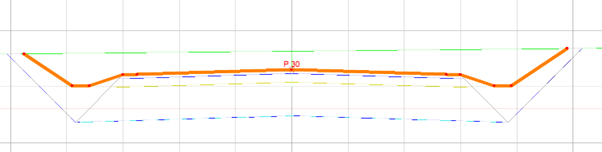

Overflate uten utvidelse

Med utvidelse¶

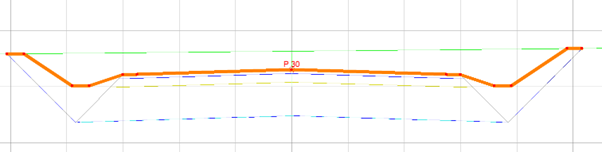

Overflate med utvidelse

Overbygningsdetaljer¶

Sjekk alle flater¶

Standard metode når programmet skal velge overbygningstype (Jordskjæring og fylling eller Fjellskjæring) for et profil, er at alle punkt i vegoverflaten blir kontrollert mot det fysiske fjellaget.

Er punktene under fjellaget, velger programmet fjellskjæring. Ellers velges jordskjæring og fylling.

Med opsjonen Sjekk alle flater aktiv, vil programmet sjekke hver flate for seg. Start- og sluttpunkt for hver flate blir kontrollert, og overbygningstype for flaten velges etter samme regel som over.

Dette betyr at programmet kan bygge varierende overbygning i halvskjæringer. Programmet velger overbygning for jord i fylling og overbygning for fjell i skjæring, som vist i figuren under.

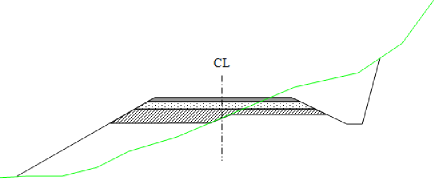

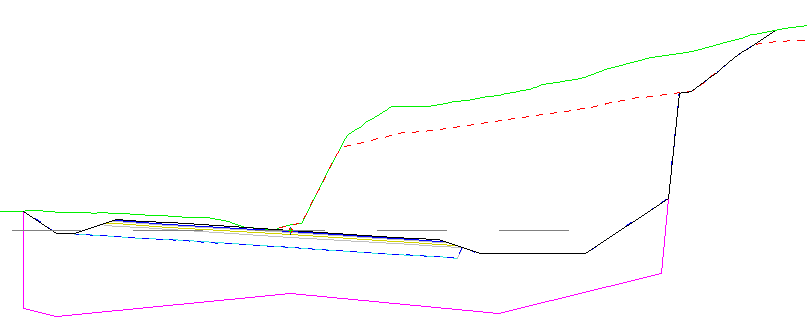

Varierende overbygning i halvskjæring

Avslutt trau ved bunn steinskråning¶

Dette valget er standard innstilling og vil stoppe trau ved bunn steinskråning som vist i figuren under.

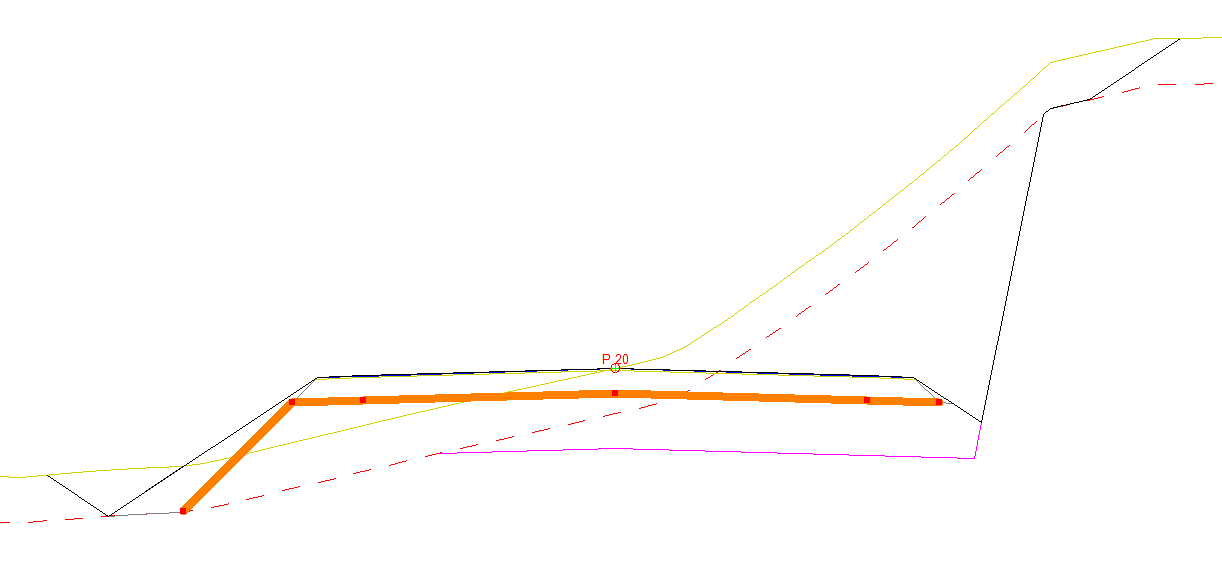

Trau avsluttet ved bunn steinskråning

Uten avhukning vil programmet bygge trau helt ut i skjæring.

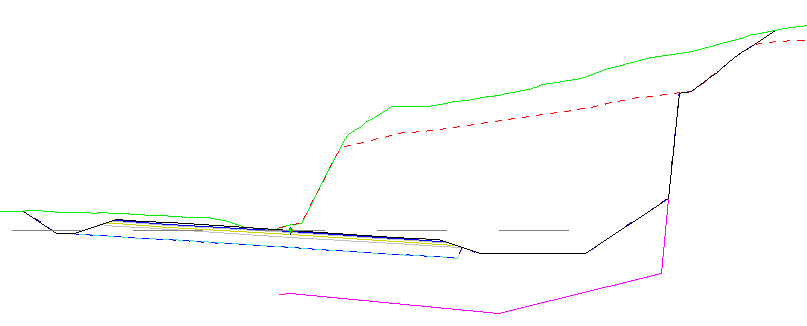

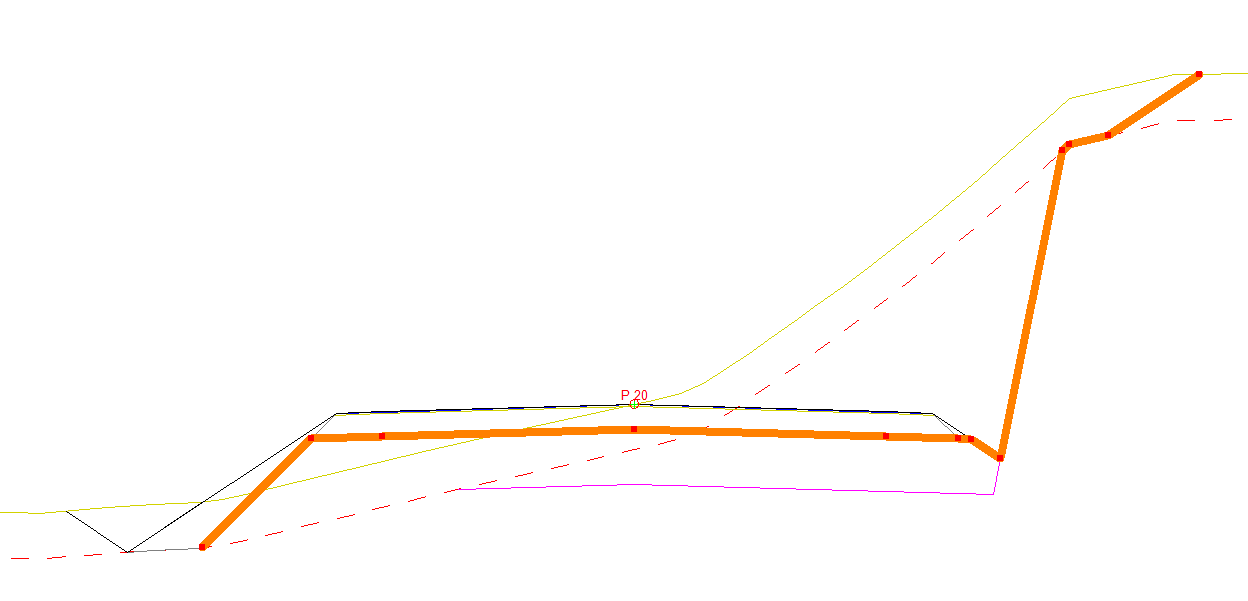

Trau forlenget ut i skjæring

Forleng til overflatelaget¶

I noen tilfeller (eksempelvis for 3-er flater) kan du bestemme om lagene i overbygningen skal forlenges til overflatelaget eller ikke.

Uten forlengelse¶

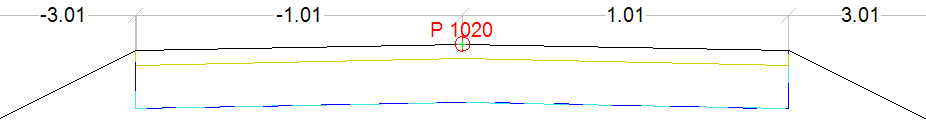

Overbygning uten forlengelse

Med forlengelse¶

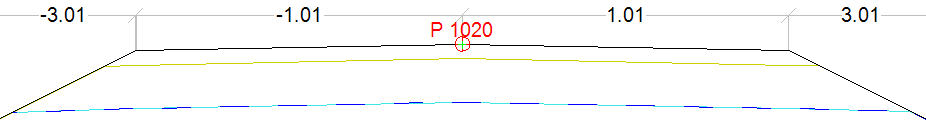

Overbygning med forlengelse

Spesiell planering¶

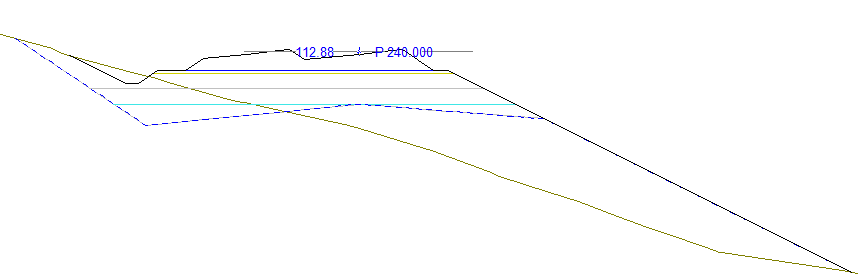

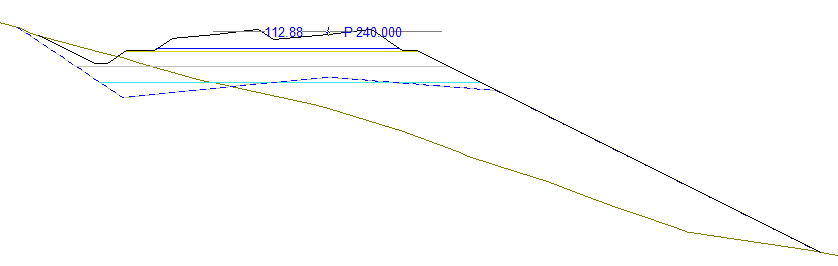

Kontroll av min. overbygningstykkelse¶

Avhukning i dette feltet kjører en kontroll av minimum overbygningstykkelse ved bygging av flater for profilene, slik at du unngår at de ulike lagene i overbygningen overlapper hverandre.
