Erosjonsbeskyttelse

Bruk denne dialogen til å definere erosjonsbeskyttelse. Lag 14: Erosjonsbeskyttelse bygges når tabellen er definert.

Hvor finner jeg dialogen?

På verktøyboksen, velg SFI-egenskaper..., gå til arkfanen Vegkropp og tabellen Sideområde.

Merk

Tabellen er laget etter spesifikasjon fra Jernbaneverket i Sverige, men er tilgjengelig i alle markeder.

Parametre

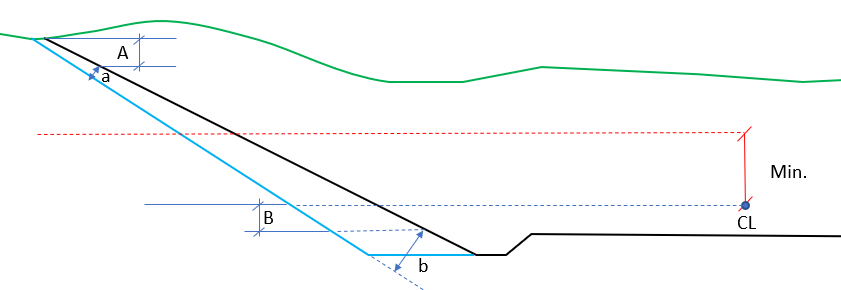

Figuren nedenfor viser hva de ulike parametrene refererer til.

Parametere for erosjonsbeskyttelse

Fremgangsmåte

1. Opprett pakke.
2. Legg inn profilintervaller der pakken skal gjelde.
3. Legg inn verdi for A og B, se figur over.
4. Legg inn høydeintervaller med tilhørende a- og b-verdier i høydetabellen, se figur over.
5. Legg inn parametre for lav jordskjæring.
6. Huk eventuelt av for Bruk høydetabell og legg inn minimumskriterium for høyde for at tabellen skal brukes.
7. Trykk OK for å bekrefte innstillingene.

Høydetabell

Hvis høydeforskjellen mellom vertikalkurvatur og topp jordskjæring er mindre enn innlagt verdi, bygges ikke laget.
