3D-massetype

Bruk denne dialogen til å vise massetyper i SFI-modellen i 3D.

Hvor finner jeg dialogen?

På verktøyboksen Planlegging, prosjektering og utførelse i terrengmodelltegning, velg ikonet 3D-massetype...

Valget for 3D-massetype er grått i 2D.

Du kan sette inn funksjonen flere ganger i samme tegning. Hver innsetting gir en post for 3DMassetype i kommandofilen.

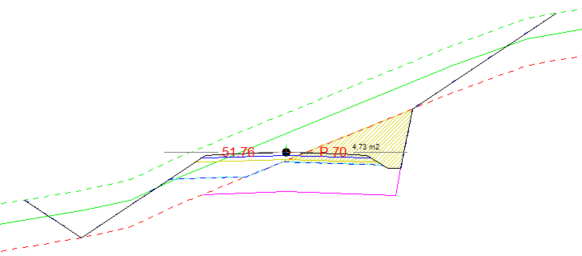

Massene i en SFI-modell beregnes med tverrprofilmetoden. I vinduet for tverrprofilredigering ser du råmassene, for eksempel areal.

Råmassene multiplisert med 1/2 profilavstand frem og 1/2 profilavstand tilbake gir beregnet mengde, for eksempel volum. Disse mengdene kan du vise i 3D med kommandoen.

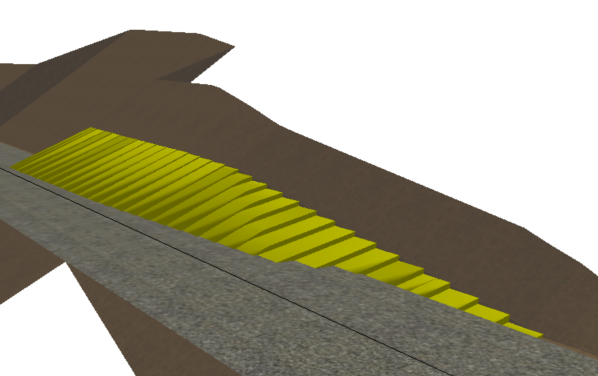

Eksempel på skjæring fjell, der tverrprofilene er generert med profilavstand 1 m

Eksempel på skjæring fjell, der massen er delt i objekter med 10 m lengde

Tips

Venstreklikk én gang for å markere hele objektet. Klikk deretter én gang til for å markere delobjektet.
