Vegklasse-ID

Bruk denne dialogen til å angi parametre for vegklasse i henhold til håndbok N100. Veger deles inn i ulike dimensjoneringsklasser, som stiller krav til vegbredder, kurvatur, teknisk standard, tverrprofil ut til skulderkant, linjeføringsparametere, kryssløsninger og avkjørsler, løsninger for gående og syklende, kollektivanlegg og belysningsanlegg.

Hvor finner jeg dialogen?

På verktøysettet, velg ikonet SFI-egenskaper..., deretter fanen Egenskaper, knappen Vis til høyre for Vegklasse, og til slutt fanen Vegklasse-ID.

Bruk av dialogen

Standardklassene installeres med programmet og kan ikke endres av brukeren. For veger med andre krav kan brukeren opprette egne dimensjoneringsklasser.

Håndbok V120 forklarer og redegjør for parametrene som brukes ved konstruksjon av en veglinje, samt formelverket disse inngår i. Dette formelverket og parametrene er implementert i Gemini Terrain sitt vegdimensjoneringsbibliotek.

Parametrene og andre krav legges inn i denne dialogen, fordelt på følgende arkfaner:

• Vegklasse ID
• Fart
• Veg og kjørefelt
• Overhøyde
• Stopp
• Kryssløsning (kun informasjon)

Under konstruksjonen beregner dimensjoneringsbiblioteket fortløpende verdier for parametrene, som horisontalkurveradius, vertikalkurveradius, klotoide, stigning, og så videre. Dette er et nyttig verktøy som hjelper deg å prosjektere veger som tilfredsstiller kravene i standarden.

Se håndbok V120 Premisser for geometrisk utforming av veger for nærmere beskrivelse av formelverk og grunnparametre.

Noen av parametrene er kommentert nedenfor:

• Valget for Smal veg er en viktig parameter for veger med én kjørebane. Hvis denne er merket, kan kjøretøyet benytte hele kjørebanen i kurver, noe som gir mindre breddeutvidelser.
• Kjøretøytype bruker programmet til å beregne breddeutvidelser i kurver. Du kan definere egne kjøretøy med kjøretøyeditoren (Verktøy - Kjøretøyeditor).

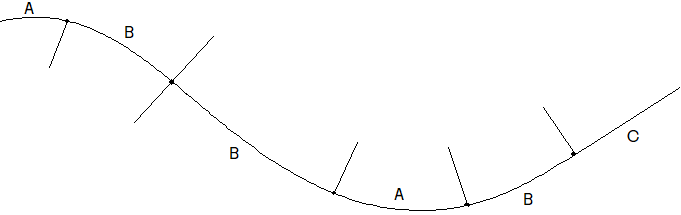

En horisontalkurvatur (senterlinje) kan inneholde tre elementer: rettlinje, sirkelkurve og klotoide:

Figurtekst: A = Sirkel, B = Klotoide, C = Rettlinje

Valget Krever klotoide i horisontalkurvatur bestemmer om kurvene skal bygges med klotoide eller ikke: A–R–A eller kun R. Hvis du huker av for dette valget, vil programmet foreslå verdier for A–R–A under konstruksjonen. Huker du av for fast minste radius, blir dette standardverdi under konstruksjon.

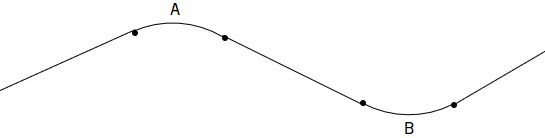

En vertikalkurvatur kan inneholde tre elementer: rettlinje, sirkelkurve eller parabel.

Figurtekst: A = Høybrekk, B = Lavbrekk

Du kan overstyre beregningen av kurveradier for horisontal- og vertikalkurvatur ved å legge inn faste minimumsverdier. Dette kan være ønskelig for enkelte brukerdefinerte veger.
