Rediger punktsky i 3D

Bruk denne dialogen til å redigere punktskyer eller et utvalg av disse i 3D.

Du vil typisk bruke denne funksjonen til å slette støy i data fra bakkeskann manuelt, for eksempel trær, bygninger, og andre objekter.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning (når punktsky er merket i skjermen), velg Verktøy - Rediger punktsky i 3D...

Bruk av dialogen

Åpne redigering i 3D

Fremgangsmåte

1. Merk punktskyen(e) når du er i 2D-visning og velg Rediger punktsky i 3D... på hurtigmenyen.
2. Pek to punkt i skjermen (grunnlinje) og juster deretter høyden på rektangelet dynamisk for ønsket punktutvalg.
3. Programmet åpner eget vindu for redigering av punktskyutvalg i 3D.

Dialogboks for redigering av punktsky i 3D

Under redigering kan du sette pikselstørrelsen. Dette vil kunne gi deg en bedre visuell tolkning av dataene.

Eksempel pikselstørrelse 1:

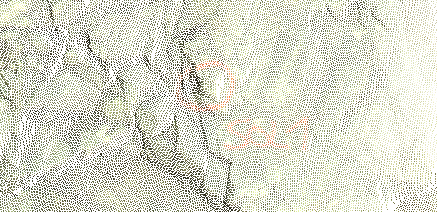

Punktsky med pikselstørrelse 1

Eksempel pikselstørrelse 3:

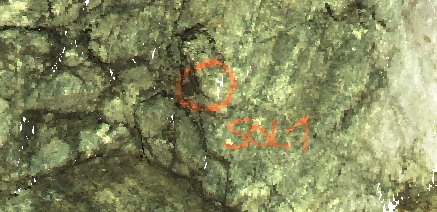

Punktsky med pikselstørrelse 3

Punktskyer har en egen presentasjonsregel for applikasjonslag. Den heter Punktsky og har fire ulike valg for hvordan du kan presentere punktene i skjermen.

Er valgene for intensitet eller høyde aktive i tegningen, får du mulighet til å velge punkt på grunnlag av disse attributtenes verdier.

Bruk av egenskapen intensitet for å renske en punktsky er egnet der støyen har en intensitet som skiller seg vesentlig fra resten av punktskyen.

Velge punkt

Punktskyredigering er en manuell og ofte tidkrevende prosess som kan innebære mye tid med repeterende operasjoner.

Flere av valgene i dialogen finnes derfor også på kontekstmenyen med hurtigtaster slik at unødvendige håndbevegelser kan minimeres.

Funksjon	Hurtigtast
Velg med polygon	[Spacebar]
Snu merket	[X]
Slett	[R]
Øk antall piksler	[E]
Reduser antall piksler	[Q]

Fremgangsmåte

1. Zoom/naviger til ønsket perspektiv.
2. Bruk standard DDSCad merkefunksjon eller polygon [Spacebar] som i figuren under.
3. Merkede punkt (utvalget) får blå farge i skjermen.
4. Trykk [R] for å slette disse.

Navigering i 3D-visning

Velg punkt med polygon

Merkede punkt vises i blått

Velge punkt på grunnlag av intensitet eller høyde

Fremgangsmåte

1. Startverdier er minste og største verdi i punktskyen.
2. Endre verdiene med manuell inntasting (husk å trykke Oppdater utvalg etterpå).
3. Endre verdiene med å trykke på piltastene i dialogen, endre eventuelt stegverdi.
4. Endre verdiene med pek i skjermen (trykk Pek..., hold nede tasten [Shift] og merk punkt på vanlig måte. Programmet beregner gjennomsnittsverdi fra punktene).

I eksemplet nedenfor har du to rør festet på en fjellvegg. Du ser at disse skiller seg ut når det gjelder intensitet, og dermed lett lar seg fjerne.

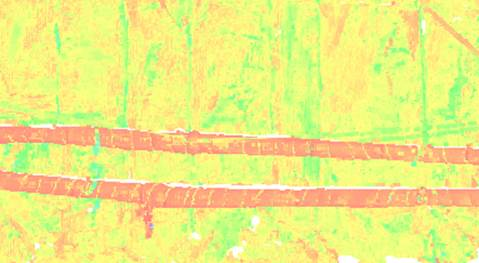

Punkter med avvikende intensitet merket for sletting

Bruke andre punktskyer som bakgrunn under redigering

Du kan vise punktskyer fra andre applikasjonslag som bakgrunn. Disse bakgrunnspunktskyene vises i grått og er ikke redigerbare.

Før du velger funksjonen, må du også merke punktskyer i andre applikasjonslag hvis du ønsker å bruke disse som bakgrunnspunktskyer. Da er det punktskyene i det aktive applikasjonslaget som redigeres, mens de i andre applikasjonslag vises som bakgrunn.

Punktskyer fra andre applikasjonslag vises som grå bakgrunn

Overlappende punkter kan merkes automatisk i den redigerbare punktskyen, enten ved nærhetskontroll eller ved 2D-overlapp.

Overlappende punkter

Hvordan de ulike valgene virker, kan illustreres nærmere i tverrprofilet.

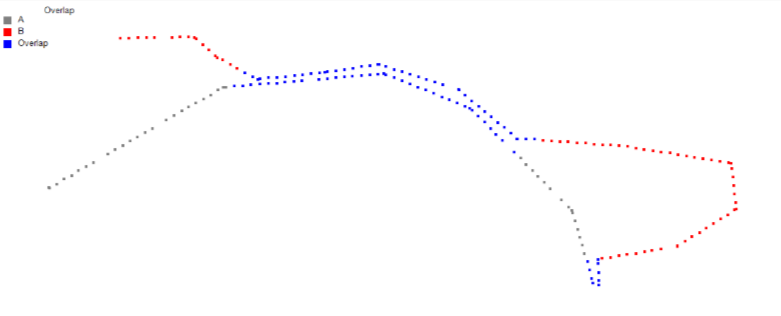

Tverrprofil som viser overlappende punkter

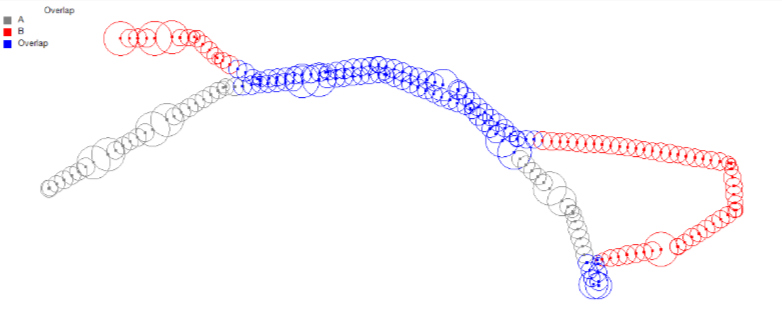

Visualisering av hvordan overlappende punkt velges ut med toleranse 1

Merk

Størrelsen på kulen er medianen av alle avstander mellom punktet og dets 10 nærmeste naboer, multiplisert med toleransen.

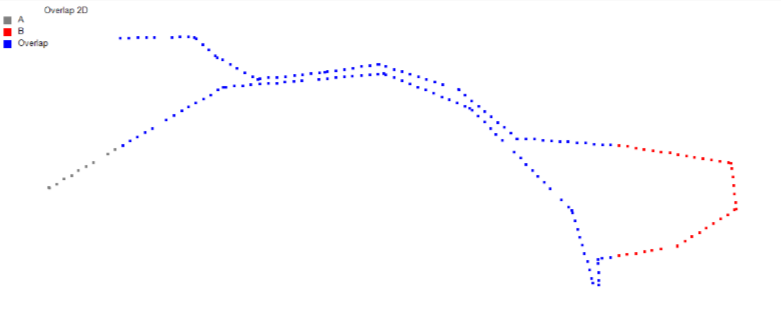

Tverrprofil som viser 2D-overlapp

Merk

I de tilfellene ikke alle overlapp blir oppdaget, må punktene fjernes manuelt.

Merke punkt med standard DDSCad-merking

Du kan merke flere punkt samtidig med et dynamisk rektangel. Hold inne [Shift] og pek på øverste venstre hjørne av et tenkt rektangel. Venstreklikk og hold nede musetasten. Et rektangel med stiplet strek vises. Dra rektangelet nedover til høyre og slipp musetasten når ønskede punkt er innenfor.

Merk at du må holde inne [Shift] når du merker punkter i 3D-visning (overstyrer rotering). Hvis du vil legge til flere punkt, kan du holde inne [Ctrl] + [Shift]. Du kan også fjerne punkt fra utvalget ved å dra et rektangel nedover til venstre.
