Rydd triangler¶
Bruk denne dialogen til å rydde triangler i triangelnettet.
Hvor finner jeg dialogen?¶
På hurtigmenyen i terrengmodelltegning, velg Verktøy - Rydd triangler...
Slå sammen punkt¶
Funksjonen kan slå sammen punkter som ligger nærmere hverandre enn en angitt 3D-avstand.
Med parameteren Slå sammen punkt nærmere enn kan du redusere antall triangler, for eksempel for å visualisere store prosjekter.

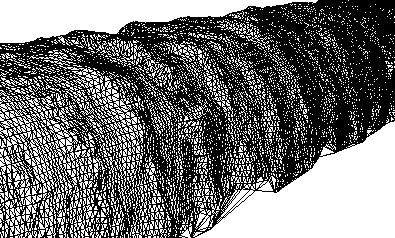

Eksempel på triangelnett før redusering

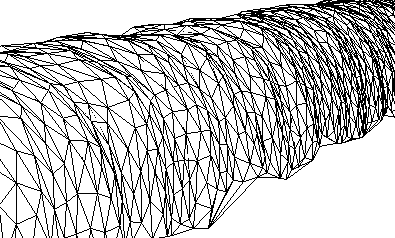

Eksempel på triangelnett etter redusering
Det stilles ingen krav til nøyaktighet, så det reduserte triangelnettet kan avvike fra det originale.
Setter du 0 i feltet for Slå sammen punkt nærmere enn, vil funksjonen fjerne doble punkter og gjenskape naboskapsforhold i triangelnettet. Doble punkter kan blant annet føre til at du ikke får hentet begrensningskontur fra triangelnettet.
Rett opp feile triangelnettkoblinger¶
Med valget Rett opp feile triangelnettkoblinger kan du rense triangelnettet for feil, som vist i eksempelet under.

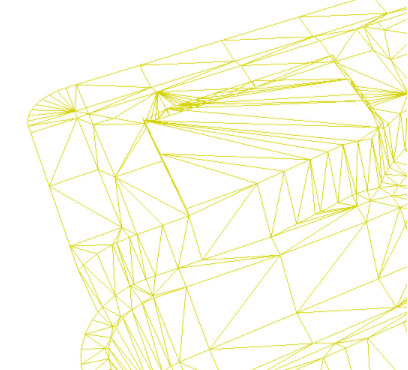

Eksempel på triangelnett før rens
Eksempel på triangelnett etter rens
Optimaliser triangelnett¶
Med valget Optimaliser triangelnett endres ikke formen på triangelnettet. Valget fjerner overflødige triangler uten å endre formen.

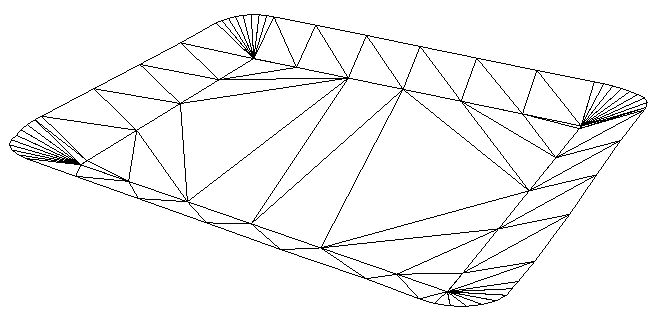

Eksempel på triangelnett før rens

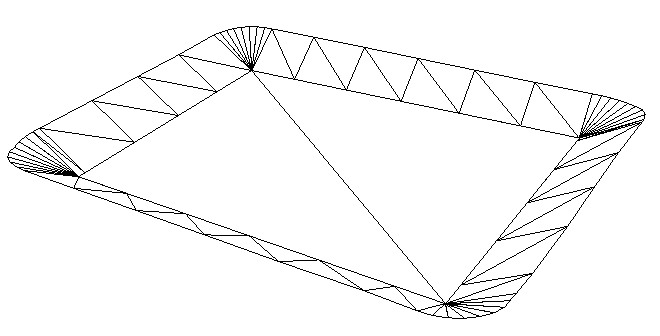

Eksempel på triangelnett etter rens
