Rediger punktsky langs linje¶
Bruk denne dialogen til å redigere punkt i et snitt normalt på en linje. Det kan være en linje i et applag, en linje i en SFI-modell eller en temporær linje som du konstruerer der og da. Funksjonen vil eksempelvis brukes til å slette støy i et tunnelskann eller en punktsky fra drone.
Hvor finner jeg dialogen?¶
På hurtigmenyen i terrengmodelltegning (når punktsky og linje er merket i skjermen), velg Verktøy - Rediger punktsky langs linje...
Bruk av dialogen¶
Hvis du kun merker en punktsky, vil du få spørsmål om å opprette en midlertidig linje. Merker du punktsky og linje før valg av funksjon, kommer du rett inn i dialogen.
Du kan vise punktskyer fra andre applikasjonslag som bakgrunn. Disse bakgrunnspunktskyene vises i grått og er ikke redigerbare.
Før du velger Rediger punktsky langs linje..., må du også merke punktskyer i andre applag hvis du ønsker å bruke disse som bakgrunnspunktskyer. Da er det punktskyene i det aktive applaget som redigeres, mens de i andre applag kan vises som bakgrunn.
I dialogen oppgir du gjeldende profil, eventuelt avstand til venstre og høyre, samt utvalgsdybden. Velger du for eksempel profil 7280 og utvalgsdybde 1.5, vil punkter 0.75 framover og bakover tas med.
Punktskyredigering er en manuell og ofte tidkrevende prosess som kan innebære mye tid med repeterende operasjoner.
De fleste brukere – spesielt de som er kjent med PC-spill – hviler naturlig venstre hånd rundt WASD-området på tastaturet, med høyre hånd på musen.
Alle valg i dialogen har derfor hurtigtaster i henhold til denne håndposisjonen på kontekstmenyen, slik at unødvendige håndbevegelser blir minimert.
| Funksjon | Hurtigtast |
|---|---|
| Bla fremover | [W] |
| Bla bakover | [S] |
| Velg med polygon | [Spacebar] |
| Snu merket | [X] |
| Slett | [R] |
| Øk antall piksler | [E] |
| Reduser antall piksler | [Q] |
| Øk utvalgsdybde | [D] |
| Reduser utvalgsdybde | [A] |
Tverrsnittgenerering "on the fly"¶

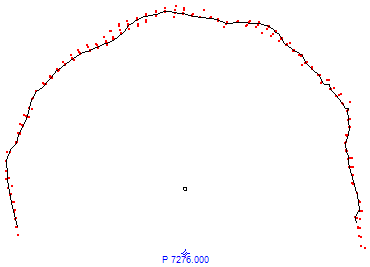

Programmet kan triangulere og generere et snitt for gjeldende profilnr. Forutsetningen er at det er valgt et sjikt for applag, eksempelvis 91: Tunnel. Først må du under Trianguleringsparametre... aktivere 3D-triangulering. Deretter kan du huke av for Vis beregnet tverrsnitt. Punktene du ser i 3D-visning kan du med dette valget automatisk få en visning av punktutvalget normalt til senterlinjen.
Som standard vises punktene med rød farge. Du kan velge å bruke farger fra applaget, det vil si Fast farge, Farge fra RGB eller Farge fra intensitet. Hvis det er definert Farge fra høyde i applaget, vil fargen nærmest 0 benyttes, siden Z er avstand forover/bakover i profilet.
For å merke punkt i skjermen kan du bruke standard CAD-funksjoner eller Velg punkt med polygon... ([Backspace]). Klikk inn punktene i polygonet med venstre musetast og lukk polygonet med [Enter]. Når du velger funksjonen blir eventuelle merkede punkt avmerket (funksjonen nullstiller utvalget).
Knappen Slett punktutvalg ([Del]) bruker du for å slette merkede punkt, typisk støy i punktskyen.
Eksempel

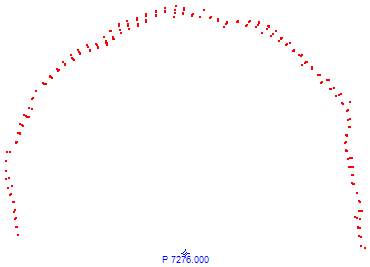

I dette snittet ser du konturene av noe utstyr som du ønsker å fjerne.
Veg disse punktene som du skal fjerne, enten med polygon eller standard DDSCad merking (hold nede venstre museknapp og dra).
Trykk Slett punktutvalg eller hurtigtasten R.
Standard DDSCad merking¶
Flere punkt kan merkes samtidig med et dynamisk rektangel. Pek øverste venstre hjørne av et tenkt rektangel. Venstreklikk og hold nede musetasten. Et rektangel i stiplet strek vises. Dra rektangelet nedover til høyre og slipp musetasten når ønskede punkt er innenfor. Hvis du vil legge til flere punkt, kan du holde inne tasten [Ctrl]. Tilsvarende kan du fjerne punkt fra utvalget ved å dra et rektangel nedover til venstre.
Merk at du må holde inne tasten [Shift] hvis du merker punkter i 3D-visning (overstyrer rotering). Dette kan være aktuelt hvis du har aktivert ikonet for perspektivisk visning.
