Generer punkt langs linje¶

Bruk denne dialogen til å sette opp parametre for generering av tyngdepunkt, kurvepunkt eller profilpunkt langs en linje eller et polygon.

Hvor finner jeg dialogen?¶

På høyre museknapp i horisontalt listefelt, velg Verktøy - Generer punkt langs linje..., eller høyreklikk i skjermen og velg Generer punkt langs linje...

Punktnummer¶

Egenskapen for punktnummer i Gemini Terrain er S_OBJID. Denne blir opprettet for alle punktene etter følgende navnekonvensjon:

<linjeID>_<prefiks>_<lengde>

Arv egenskaper fra linje¶

Hvis du ønsker å ta med linjens egenskaper, kan du huke av for Arv egenskaper fra linje. Dette kan være nyttig i mange sammenhenger, for eksempel for å spore hvor punktene kommer fra.

Beregn profilintervall i 3D¶

Ved å huke av i dette feltet genereres punktene ut fra profilintervall i 3D, i stedet for avstand i 2D-planet.

Generer tyngdepunkt i polygon¶

Dette valget beregner tyngdepunktet i polygonet. Funksjonen virker på alle polygoner som ligger i et plan, både horisontale og skråstilte plan.

Et typisk eksempel er at du ønsker å finne senterpunktet til en pel importert via IFC eller DWG.

Eksempel på generering av tyngdepunkt i polygon

Generer kurvepunkt¶

Hvis du huker av for å generere kurvepunkt, opprettes kun startpunkt, knekkpunkt (linje uten avrundinger), kurvepunkt (linje med avrundinger), og sluttpunkt på linjen.

Eksempel på generering av kurvepunkt

Generer punkt med profilintervall¶

Med dette valget må du oppgi profilintervallet, det vil si avstanden i meter mellom punktene som skal genereres.

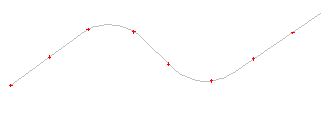

Eksempel på generering av punkt med profilintervall

Innstillinger¶

Punkt-ID prefiks¶

Programmet tildeler automatisk linjeID/polygonID og lengde (fra linjestart til generert punkt) som punktnummer. I tillegg kan du gi et prefiks (forstavelse) etter linjeID/polygonID.

Profilnr. offset¶

Dette feltet angir hvilken lengdeverdi linjen skal starte på.

Startprofil¶

Avstand (meter) fra linjestart til første punkt/kurvepunkt.

Ved å huke av for Intervall relativt fra start vil punktene genereres med profilavstand ut fra valgt startprofil, fremfor starten på selve linjen/polygonet.

Sluttprofil¶

Avstand (meter) fra linjestart til siste punkt.

Forskyvning¶

Med dette valget kan du generere punkter med en forskyvning normalt ut fra senterlinjen.

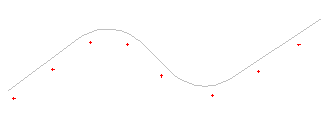

Eksempel på generering av punkter med forskyvning
