Trekk ut punkt langs linje¶

Bruk denne dialogen til å trekke ut data fra et punktskyobjekt og legge disse i et nytt punktskyobjekt. Hensikten er å få et nytt punktskyobjekt med mindre datamengde, som er mer rasjonell å arbeide med.

Hvor finner jeg dialogen?¶

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Trekk ut punkt langs linje...

Bruk av dialogen¶

Utgangspunkt

Utgangspunktet er et punktskyobjekt og en linje, som vist i figuren over.

Dialogen har fire ulike metoder for å trekke ut data. Disse er nummerert som steg 1 til steg 4 i dialogen. Du velger selv hvilke og hvor mange steg du ønsker å utføre. Utfører du flere steg, kjører programmet dem i gitt rekkefølge.

Steg 1: Trekk ut punkt innenfor profilområde¶

Dette er en nyttig måte å ta ut data for et område langs linje.

Eksempel på uttrekk av punkt innenfor profilområde

Steg 2: Trekk ut områder nær profiler¶

Dette er nyttig når du skal generere profiler i en gitt profilavstand.

Eksempel på uttrekk av områder nær profiler

Steg 3: Trekk ut punkt ved hjelp av boks¶

Med denne metoden kan du trekke ut data innenfor eller utenfor en boks sentrert rundt horisontal- og vertikalkurvatur (0,0).

A* = Teoretisk sprengningsprofil, B = Normalprofil, C = Maks. høyde, D = Min. høyde, E = Venstre offset, F* = Høyre offset

Verdiene gis i meter, med negativt fortegn for Venstre offset og Min. høyde.

Eksempel

Venstre offset: -10
Høyre offset: 10
Min. høyde: -1
Maks. høyde: 4

Steg 4: Trekk ut punkt ved hjelp av lag polygon¶

Med denne metoden kan du trekke ut data innenfor eller utenfor et polygon. Polygonet blir opprettet på grunnlag av et lag. Velger du for eksempel teoretisk tunnelprofil, blir dette laget lukket i bunnen slik at du får et polygon. Du kan også gi verdi for parallell offset (positiv verdi for større polygon).

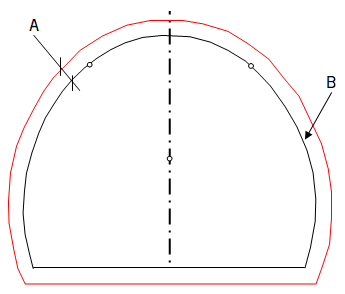

A* = Parallell offset, B* = Teoretisk tunnelprofil

Merk

Du kan bruke denne metoden til å trekke ut de punktene som ligger innenfor teoretisk sprengningsprofil, det vil si påvise knøler.
