polygon¶

Bruk denne dialogen til å bygge skjæring og fylling fra en linje eller et polygon i et applikasjonslag. Du kan velge om du vil bygge skjæring- og fyllingslinjer eller et triangelnett. For triangelnett finnes det to ulike metoder, som beskrevet nedenfor.

Hvor finner jeg dialogen?¶

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Bygg skjæring/fylling fra linje/polygon...

Bruk av dialogen¶

Polygoner med negativ omløpsretning (med klokken) vil snus før funksjonen utføres. Høyre side vil da vende utover, og skjæring/fylling bygges her. Ønsker du å bygge på venstre side av linjen (innover), må du endre verdi i kolonnen for side under Skj./fyll. parametre.

Med valget Resultatapplag bestemmer du hvor resultatet skal havne. Som standard foreslår programmet aktivt lag. Det er kun applikasjonslag som er åpne for redigering som blir listet i nedtrekksmenyen.

Fremgangsmåte

Merk linje(r)/polygon(er) i skjermen.
Velg Bygg skjæring/fylling fra linje/polygon....
Velg ønsket metode ved bygging av triangelnett.
Endre eventuelt innstillinger for bygging.
Trykk OK.

Eksempel med ett polygon

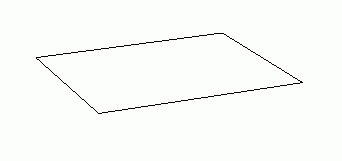

Utgangspunktet er en linje eller et polygon:

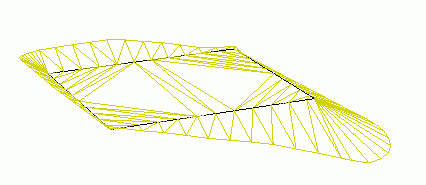

Bygg triangelnett:

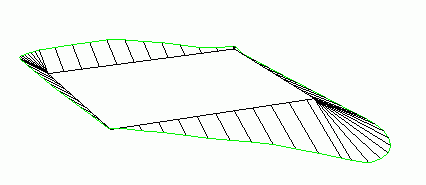

Bygg skjæring- og fyllingslinjer:

Byggemetode for triangelnett¶

I noen tilfeller kan linjen eller polygonet være komplisert med innerhjørner tett på hverandre. Dette er ikke mulig å løse med Standard triangulering, og du må da bruke det andre valget.

Det andre valget er en del av modulen GeminiSurfaceMaker.

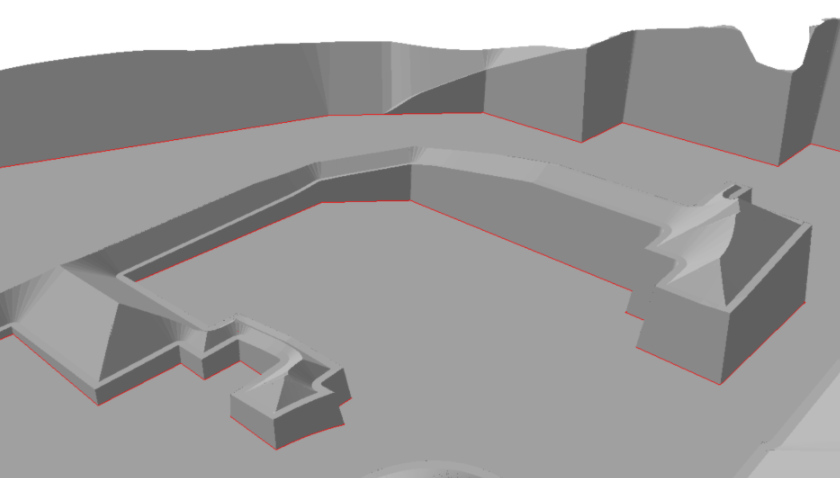

Eksempel på kompleks geometri

Byggeparametre¶

Funksjonen bruker et standard oppsett, men du kan endre dette ved behov.

Hvor mange skjærings- og fyllingspunkt som blir beregnet styrer du med valget Profilintervall under knappen Profiloppsett.... Hvis det er store høydeforskjeller, må du kanskje øke avstandene for å sikre at skjærings- og fyllingspunkter kan finnes.

Med Skj./fyll. parametre kan du endre skjæringsvinkler for jord og fjell, samt fyllingsvinkel. Du kan også legge til flere parametre ved behov.

1 (tynn sort linje)* = Lag 1, 2 (tykk sort linje) = Lag 2, A (blå og rød linje)* = Beregnet skjærings-/fyllingslinje

Byggeparametrene kan du skrive til en mal med Lagre mal.... Dette oppsettet kan du senere hente inn igjen med knappen Bruk mal...
