Splitt/slett objekter mot linje/polygon

Bruk denne dialogen til å splitte og slette objekter i et utvalg, det vil si objekter du har merket i skjermen. Utvalget kan inneholde objekter fra flere forskjellige applikasjonslag, også fra andre lag enn det aktive applikasjonslaget. I dialogen kan du velge hvilke applikasjonslag som skal inkluderes i operasjonen.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, velg Verktøy - Splitt/slett objekter mot linje/polygon...

Tilgjengelige metoder

Du kan velge mellom tre metoder:

• Splitt objekter
• Slett objekter
• Splitt og slett objekter

Linjer kan du splitte mot en linje eller et polygon, mens polygoner, punktskyer og triangelnett kun kan splittes mot et polygon.

Advarsel

Funksjonen støtter ikke splitting av triangelnett med overheng, eksempelvis fagmodeller for konstruksjoner.

Geometrien kan du velge ved å peke på et eksisterende objekt eller tegne et midlertidig i skjermen. Du kan også slette andre objekter i utvalget, som punkter og tekster.

Eksempler på bruk

Hvordan splitte linjer mot en linje?

Fremgangsmåte

1. Merk aktuelle linjer i skjermen.
2. Velg ikonet for Splitt/slett objekter mot linje/polygon... på hurtigmenyen.
3. Trykk Pek eksisterende linje... og venstreklikk på linjen/polygonet du vil splitte mot.
4. Trykk OK.

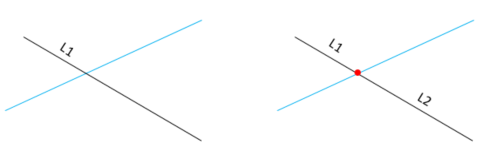

Eksempel på splitting av linjer mot linje

Merk

Funksjonen Automatisk topologiopprydding kan også brukes til å splitte linjer i skjæringspunkt. Forskjellen på disse funksjonene er at topologiopprydding splitter begge linjene i skjæringspunktet.

Hvordan splitte mange linjer mot et polygon og slette linjene utenfor?

Fremgangsmåte

1. Merk aktuelle linjer i skjermen.
2. Velg ikonet for Splitt/slett objekter mot linje/polygon... på hurtigmenyen.
3. Trykk Pek eksisterende polygon... og venstreklikk på polygonet du vil splitte mot.
4. Velg Splitt og slett objekter og Utenfor polygon.
5. Trykk OK.

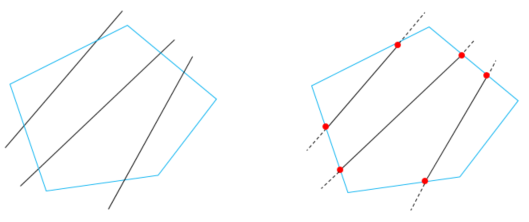

Eksempel på splitting og sletting av linjer mot polygon

Tilsvarende kan du gjøre med punktskyer.

Hvordan splitte triangelnett og slette triangler innenfor?

For splitting av triangelnett har du flere valg. Du kan splitte eksakt, eller velge å tildele berørte triangler enten til triangelnettet på innsiden av polygonet eller til triangelnettet på utsiden av polygonet.

Fremgangsmåte

1. Merk i skjermen triangelnettet du vil splitte og fjerne.
2. Velg ikonet for Splitt/slett objekter mot linje/polygon... på hurtigmenyen.
3. Trykk Pek eksisterende polygon... og venstreklikk på polygonet du vil splitte mot.
4. Velg Splitt og slett objekter og Innenfor polygon. Huk også av for valgt opsjon for triangelnett.
5. Trykk OK.

Eksempel på splitting av triangelnett

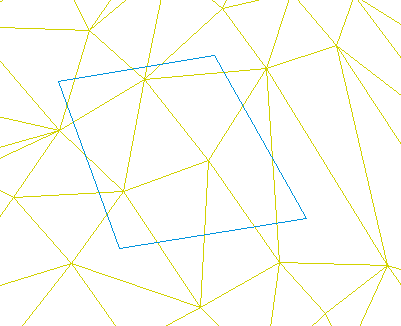

Opprinnelig triangelnett med polygon

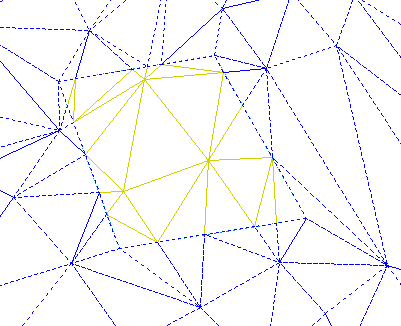

Med Splitt og Splitt triangler eksakt**

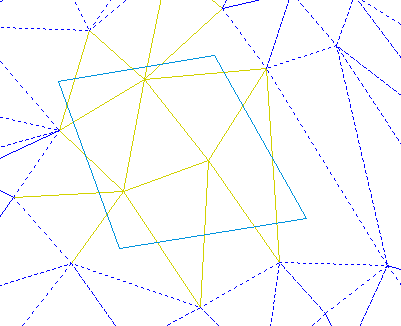

Med Splitt og Tildel skjærende triangler til innside av geometri**
