Sjikt¶

Bruk denne dialogen til å definere sjiktegenskaper for et applikasjonslag (type GMI). Du kan bruke applikasjonslaget til å definere et lag i grunnen, for eksempel terrengoverflate (jord) eller grunnforhold (fjell).

Hvor finner jeg dialogen?¶

Merk applikasjonslag (GMI) i det vertikale listefeltet, høyreklikk (eller dobbeltklikk), og velg Egenskaper.... Gå deretter til fanen Sjikt.

Sjikttype¶

Gemini Terrain støtter mange sjikttyper. Noen er forhåndsdefinerte, mens andre er brukerdefinerte, som vist i tabellen nedenfor.

Sjiktnr.	Kategori
00	Ingen
01-05	Jord
06-10	Fjell
10-15	Masseutskiftning
16-20	Matjord
21-25	Vegetasjon
91-95	Tunnel
101-500	Brukerdefinerte

Bruk sjikttype Ingen for applikasjonslag som inneholder plan- og karttemaer som ikke skal inngå i et lag i grunnen, for eksempel lag for kommune- og reguleringsplaner, bygninger, eiendommer og markslag.

Rekkefølgen på sjiktene i applikasjonslagslisten må tilsvare rekkefølgen på sjiktene i virkeligheten.

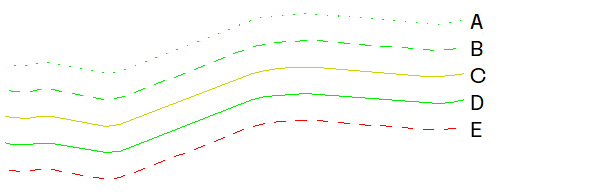

De ulike sjiktene slik de ligger i virkeligheten: A = Vegetasjon, B = Matjord, C = Masseutskiftning, D = Jord, E = Fjell

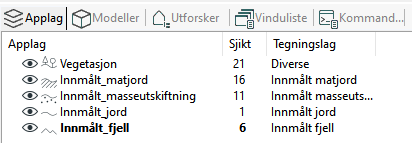

Sjiktenes rekkefølge i applaglisten i Gemini Terrain

Brukte sjikt markeres med tegnet + på slutten. Merk at kun applikasjonslag som er lagt til i åpne tegninger blir sjekket i denne sammenhengen.

Med knappen Brukte sjikt... får du en samlet oversikt over alle sjikt som er lagt til i én eller flere tegninger i prosjektet. Applikasjonslag som ikke er i bruk i prosjektet, blir ikke listet.

Hvis du endrer sjikttype for et applikasjonslag, er det kun dette laget som blir tilbakestilt og/eller reberegnet, ikke alle de andre. Dette gir best mulig ytelse i store prosjekter med mange sjikt.

Teoretisk lag¶

For brukerdefinerte lag kan du velge at laget skal være teoretisk.

Det vil da ikke bli bygget mot disse lagene, og lagene vil være teoretiske ved generering av profiler.

Byggeprioritet¶

Med dette valget kan du prioritere et sjikt over et annet, for eksempel innmålte data over digitale kartdata, under bygging av XFI- og EFI-modeller.

Standard er byggeprioritet "default".

Eventuell prioritering satt på applikasjonslagene blir også tatt hensyn til ved opprettelse av fantomlag for bruk i masseberegning.

Eksempel hvor fantomlaget TOPP JORD (stiplet rød linje) er opprettet fra Lag 1: Jord (grønt) og Lag 2: Jord (blått) med standard prioritet på begge lagene

Eksempel hvor fantomlaget TOPP JORD (stiplet rød linje) opprettet fra 1: Jord (grønt) og 2: Jord (blått), med prioritet 1 på laget 2: Jord

Prioriteten satt på applikasjonslaget blir også overført til SFI-modeller når du genererer profiler.

Metode for beregning av terrenggrid¶

Basert på de originale dataene (kotelinjer, triangelnett og punktskyer) i applikasjonslaget, beregner programmet et sjikt i form av et grid, altså et rektangulært rutenett med høyder. Dersom to eller flere lag er definert med samme sjikttype, for eksempel 01: Jord, bruker programmet dataene i alle lagene til å beregne gridet.

Det beregnede gridet brukes både i beregninger og ved 3D-visualisering. Du bestemmer selv hvilken tetthet du ønsker. Det finnes én tetthet for beregninger (Innstillinger Gemini Terrain - Prosjekt) og én for 3D-visning (Tegningsinnstillinger).

Følgende beregningsmetoder er tilgjengelige:

Ingen
Automatisk: Benytter triangelnett, punktsky eller kotelinjer
Kotelinjer: Benytter høyder i linjer og polygoner
Triangelnett: Benytter høyder i triangelnett
Punktsky: Benytter høyder til punkt

Bruk Ingen for tunneldata og lag som inneholder data som ikke representerer et sjikt, Kotelinjer for digitale kart (høydekurver), og Triangelnett for innmålte triangulerte data. Punktsky brukes for skannede bakkedata.

For Automatisk metode gjelder følgende regel: Programmet sjekker først om applikasjonslaget (GMI) inneholder triangelnettobjekt, deretter punktskyobjekt, og til slutt linjer og polygoner. Automatisk metode bruker altså det datagrunnlaget som først finnes i nevnte rekkefølge.

Informasjon

Beregningsmetodene er detaljert beskrevet i avsnittet Definere sjikt i brukermanualen.

Beregningsmetode for lengde- og tverrprofiler¶

Med Gemini profilgenerator kan du lage lengde- og tverrprofiler. Alle applikasjonslag definert som et sjikt kan gi et lag i profilet. Du kan velge mellom tre metoder:

Automatisk
Fra originale data
Fra terrenggrid

Valget Fra originale data betyr at programmet bruker høyder fra data i applikasjonslaget, mens Fra terrenggrid betyr at programmet bruker høyder fra det beregnede gridet.

Informasjon

Forskjellen på disse metodene er nærmere beskrevet i brukermanualen.

For Automatisk metode gjelder følgende regel: * Er gridet beregnet fra kotelinjer, bruker programmet Fra terrenggrid. * Er gridet beregnet fra triangelnett, bruker programmet Fra originale data.

Referansesjikt¶

Bruk av referansesjikt gir deg mulighet til å beregne et sjikt basert på verdier som er relative til et annet sjikt. Nedenfor beskrives bruken av referansesjikt med et praktisk eksempel.

Ved prosjektering er ofte lagene i grunnen usikre. De kan konstrueres med utgangspunkt i ferdig analyserte punktdata fra grunnundersøkelser, men flatenes nøyaktighet avhenger av antall grunnboringer som er gjort i det aktuelle området. Disse dataene refererer normalt til terrengoverflatelaget, som da må settes som referansesjikt.

Du har informasjon om x, y og dybde for alle borehullene. Disse må importeres til applikasjonslaget og trianguleres på samme måte som innmålte terrengmodeller. Du må også sette triangelnett som beregningsmetode.

Dybdene i triangelnettet er relative til referansesjiktet. For grunnboringer må du velge å subtrahere høyder fra referansesjikt.

Håndtering av høyder i områder uten data (utenfor begrensningskontur)¶

Standardvalget er Sett som udefinert. Dette kan påvirke terrenggridet dersom det finnes en begrensningskontur rundt dataene.

Eksempel

Et typisk eksempel er når du har laget et triangelnett fra landmålte data. Da vil alle gridpunkter utenfor begrensningskonturen bli udefinerte.

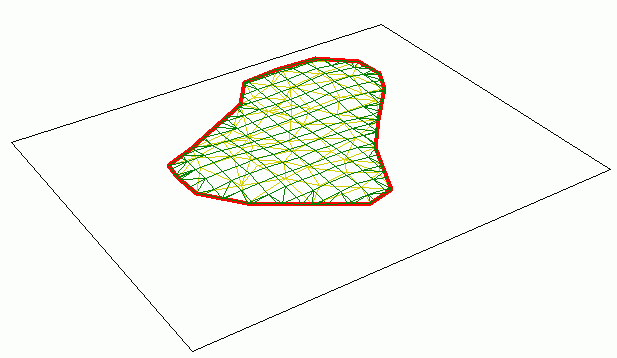

Udefinerte gridpunkter utenfor begrensningskonturen

Dette betyr at lengde- og tverrprofiler stopper ved begrensningskonturen når du genererer profiler fra terrenggrid, og at masseberegning med volumkontur ikke utføres i de udefinerte områdene.

Profilene stopper i begrensningskonturen

Valget Gjør ingenting (kan ekstrapolere terrenggridet) fungerer litt forskjellig avhengig av innstillingene som er satt.

Hvis du velger referansesjikt sammen med Bruk høyder i sjiktet som relative høyder til referansesjikt, vil du ikke få terrenggrid i områder uten data. Dette er typisk for borehullsdata der høydene er gitt relativt til terrengoverflaten.

I andre tilfeller vil programmet ekstrapolere gridet helt ut til terrengmodellområdet. Du kan ikke påvirke gridberegningen i disse områdene (det blir som det blir).

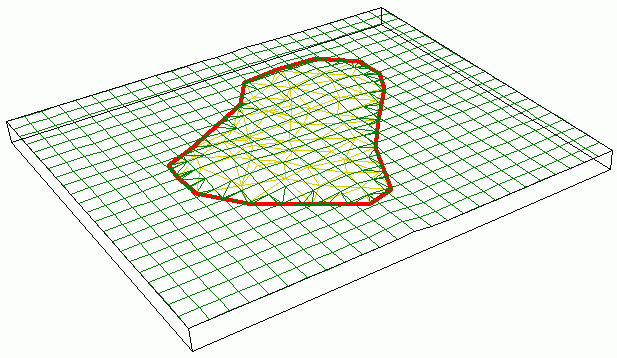

Eksempel på ekstrapolert grid

Med valget Bruk høyder fra referansesjikt og legg til verdi blir høydene i referansesjiktet kopiert utenfor begrensningskonturen. Dette valget er aktuelt hvis du ønsker å kombinere data fra to ulike lag. En typisk problemstilling er at du har et digitalt kart for området, men har målt inn deler av området hvor du må ha høy nøyaktighet.

Du kan også legge til eller trekke fra en verdi på høydene utenfor begrensningskonturen. I eksempelet nedenfor er ingen verdi lagt til.

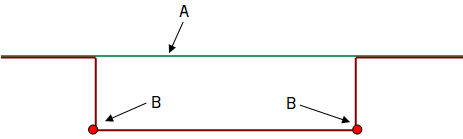

Figur: A = Jordlag er referanselag for fjell-laget, B = Begrensningskontur

Dette valget gir deg også en annen mulighet: Dersom applikasjonslaget ikke inneholder noen data, kan du raskt opprette et sjikt parallelt til referansesjiktet ved å legge inn en offsetverdi. Ved å legge inn -1 får du et lag 1 meter under referansesjiktet.

Visualisere grid, triangelnett og inngrep¶

Du kan bestemme fargen på gridet og om, og hvordan, dette skal vises i 3D-visning. Standardinnstillinger er grønn farge og avhuking for Vis grid i 3D-visning.

Veger, kryss og groper vil gjøre et inngrep i gridet dersom Utfør inngrep er avhuket under Tegningsinnstillinger. Da vil alle høydene i gridet bli justert til å falle sammen med inngrepet.

Som standard viser ikke programmet det justerte gridet. Hvis du ønsker å se dette, kan du huke av for Vis justert grid.

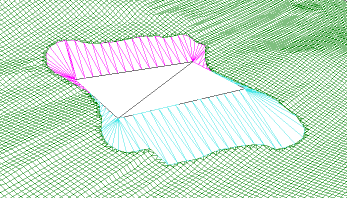

Justert grid er ikke vist

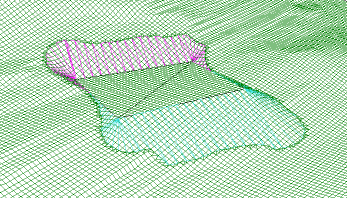

Justert grid er vist

Du kan også bruke valget Material for å velge hvilken tekstur som skal brukes i render (flatebehandling).

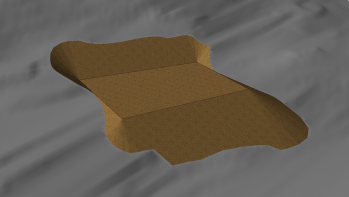

Inngrep visualisert med material

Hvis visning av bakgrunnsbilde (WMS/BGR applikasjonslag) og Vis sjikt er aktiv, vil terrengridet bli brukt for drapering med mindre du huker av for Draper raster på triangelnett. For grid får du alltid en jevn skyggelegging "smooth", mens du for triangelnett kan velge mellom jevn "smooth" og "hard" rendering.

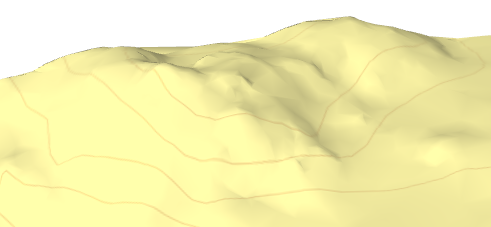

Smooth rendering

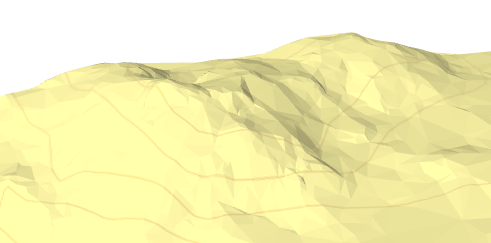

Hard rendering

Merk

Du kan få interferens hvis du har visning av både terrenggrid og triangelnett samtidig.
