Triangelnett

Bruk denne dialogen til å vise og redigere egenskaper for triangelnettobjekter.

Hvor finner jeg dialogen?

På hurtigmenyen i terrengmodelltegning, når et triangelnettobjekt er merket, velg Egenskaper...

Bruk av dialogen

Dialogen viser nøkkelinformasjon om triangelnettobjektet, for eksempel areal. Du har også tilgang til redigeringsfunksjoner som å snu triangler og slette enkelttriangler.

Snu triangler

Funksjonen Snu triangler... lar deg endre retningen på triangler i triangelnettet.

Eksempel på triangelnett før snuing

Eksempel på triangelnett etter snuing

Slette triangler

Du kan slette triangler enkeltvis eller flere samtidig med funksjonen Slett triangler...

Pek og klikk venstre musetast for å slette triangler. Trykk [Esc] for å avslutte sletting.

Du kan også slette flere triangler i én operasjon ved å tegne en linje. Hold inne [Shift], klikk startpunktet med venstre musetast, flytt musepekeren til neste punkt, og klikk venstre musetast på nytt for å slette trianglene. Funksjonen er dynamisk, og berørte triangler blir fortløpende markert i skjermen.

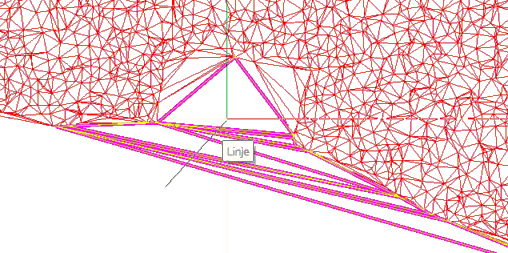

Eksempel på sletting av flere triangler

En tredje slettemetode er Slett lange kanter.... Skriv inn maksimal lengde på triangellinje og trykk Oppdater. Funksjonen starter i randsonen og går innover, og resultatet vises direkte i skjermen.

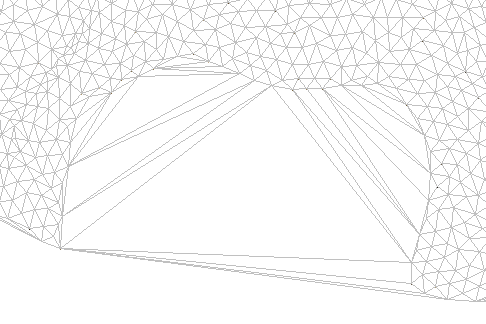

Eksempel på triangelnett før sletting av lange kanter

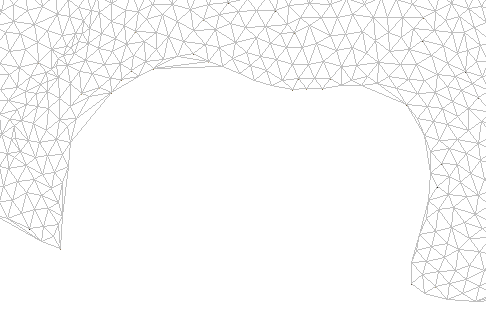

Eksempel på triangelnett etter sletting av lange kanter

Du kan gjenta funksjonen flere ganger, og du kan tilbakestille til utgangspunktet.

Attributter

Nederst i dialogen finner du en liste over attributter. Listen inneholder egenskaper som er definert for triangelnett under arkfanen Metadata. Attributtene kan være av ulike typer, og du kan redigere verdiene direkte i dialogen.
