Opprett punkt¶

Bruk denne dialogen til å opprette eller redigere punktobjekter i et applikasjonslag.

Hvor finner jeg dialogen?¶

På verktøyboksen for Planlegging, prosjektering og utførelse i terrengmodelltegning, velg Opprett punkt...

Rotasjon¶

Programmet bruker standard matematisk system for angivelse av rotasjon: 0 mot øst, 90 mot nord, 180 mot vest, og 270 mot sør.

Ukjent høyde¶

Huk av i feltet Ukjent høyde hvis du ønsker å opprette punkter uten høydeverdi. Merk at aktiv snapping overstyrer dette hvis det nye punktet snappes til et objekt med høyde.

Øk attributtverdi for nye punkt¶

Dette valget er aktuelt når du snapper mange punkt etter hverandre i skjermen. Punktnummeret vil da automatisk øke under digitaliseringsprosessen.

Eksempel

Attributt som skal økes: S_OBJID Øk med: 1

Dette gir følgende punktnumre ved digitalisering: P1, P2, P3, osv.

Fremgangsmåte

Velg funksjonen for å opprette punkt i applikasjonslag
Velg attributt og steg (verdien det skal økes med)
Legg inn startverdi i attributtfeltet
Trykk OK og plasser punktet i skjermen (pek og klikk venstre museknapp)
Sett inn flere punkt hvis ønskelig (trykk [Backspace] for å endre verdi)
Trykk [Esc] for å avslutte innlegging av punkt

Hvordan sette påskrift på punktet?¶

Når du oppretter nye punkt med pek i skjermen, er det hensiktsmessig at påskrift er definert og aktiv. Da ser du direkte punktnumrene som blir tildelt punktene under digitalisering.

Påskrift definerer du under egenskapsdialogen for applikasjonslag og arkfanen Påskrift...

Hvordan flytte punkt?¶

Når du har Grips aktiv og merker et punkt i et applikasjonslag, får du opp to gripehåndtak: ett for punktet og ett for påskriften.

Ved å ta tak i gripehåndtaket for punktet kan du flytte det dynamisk i skjermen. Alternativt kan du trykke høyre museknapp og velge Flytt objekt ([Ctrl] + [M]).

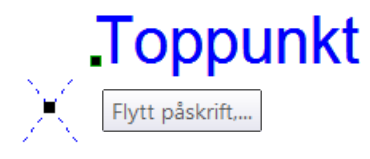

Eksempel på bruk av Grips

Du kan også høyreklikke på påskriftspunktet og få opp flere valg, som Roter påskrift, osv.

Hvordan endre presentasjon for punktet?¶

Presentasjonen er koblet mot en egenskap (ofte S_FCODE). Presentasjonsreglene setter du opp i egenskapsdialogen for applikasjonslag under arkfanen Presentasjon...
